Cavo in fibra ottica push-on multi-fibra MPO (MPO≥24F)

Il cavo in fibra ottica push-on multi-fibra di MPO (MPO≥24f) utilizza 12 unità di core (fibra ottica colorata di φ250μm, elementi di rinforzo aramidica), core di rinforzo centrale non metallico, materio a bassa fumio a basso (LSZH, a basso fumo, senza alogeno, ritardante di fiamma) La guaina viene estrusa all'esterno.

Invia richiesta

Descrizione del prodotto

Caratteristiche

Utilizzando fibra ottica colorata, alta integrazione

Aramid Yam come membro di forza che produce cavo ha un'ottima prestazione di resistenza alla trazione

Il materiale esterno è resistente alla corrosione, impermeabile, resistente ai raggi UV, retardante della fiamma e rispettosa dell'ambiente.

Applicazioni

Qualsiasi distribuzione di cavi scopi

Cavo Data Center

Standard

Soddisfare gli standard di YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21; I prodotti PVC sono certificati da UL, OFNR e OFNP; I prodotti LSZH utilizzano materiali diversi per soddisfare IEC60332-1 o IEC60332-3C.

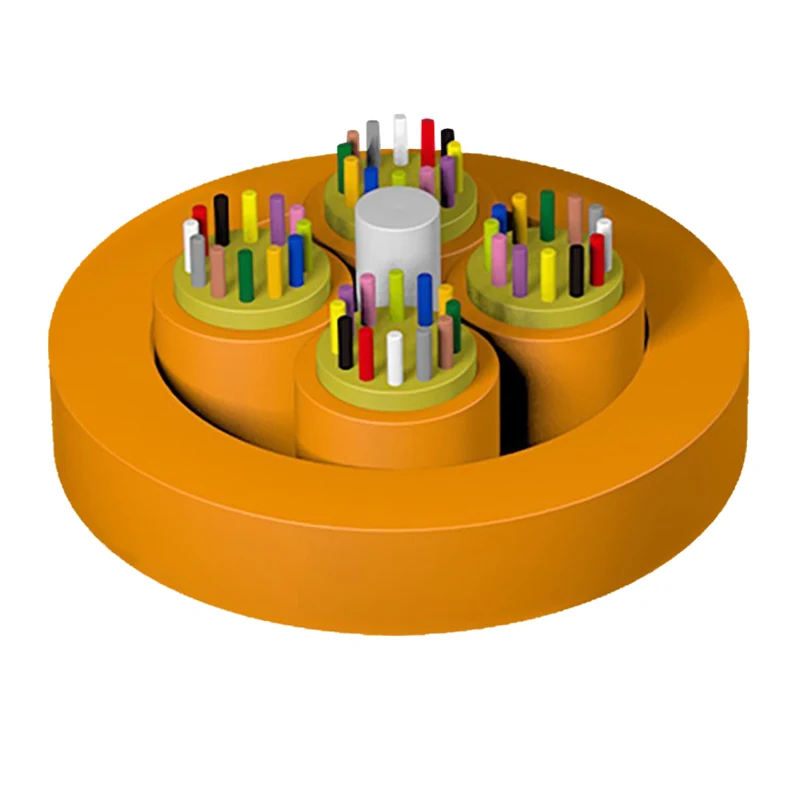

Disegno della struttura

1. Membro della forza centrale

Fibra da 2. 250 μm

3. Aamid Yam

4. Sub-Unit

5. Giacca

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Parametri tecnici

Modello via cavo	Diametro del cavo (Ref) (mm)	Peso del cavo (Ref) (kg/km)		Resistenza alla trazione Lungo/breve termine (N)	Raggio di piegatura Dinamico/statico (mm)
Modello via cavo	Diametro del cavo (Ref) (mm)	Giacca in PVC	Giacca LSZH	Resistenza alla trazione Lungo/breve termine (N)	Raggio di piegatura Dinamico/statico (mm)
24	9,6 ± 0,3	64	72	150/500	20D/10D
36	9,6 ± 0,3	64	72	150/500	20D/10D
48	9,6 ± 0,3	64	72	150/500	20D/10D
72	11,3 ± 0,3	92	103	150/500	20D/10D
96	13,3 ± 0,3	129	146	150/500	20D/10D
144	15,5 ± 0,3	160	250	150/500	20D/10D
168	15,5 ± 0,3	150	250	150/500	20D/10D

Caratteristiche ottiche

Tipo di fibra	Attenuazione				Ofl	Larghezza di banda in modalità efficace	10 Gbit/s Lunghezza del collegamento Ethernet	Raggio di curvatura minimo
Condizione	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Condizione	Valore tipico	Valore massimo	Valore tipico	Valore massimo	850/1300nm	850nm	850nm	/
Unità	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Temperatura di trasporto/ stoccaggio/ operativa: -20 ℃ -+60 ℃, temperatura di installazione: -5 ℃ -+50 ℃
