Fibra ottica UAV

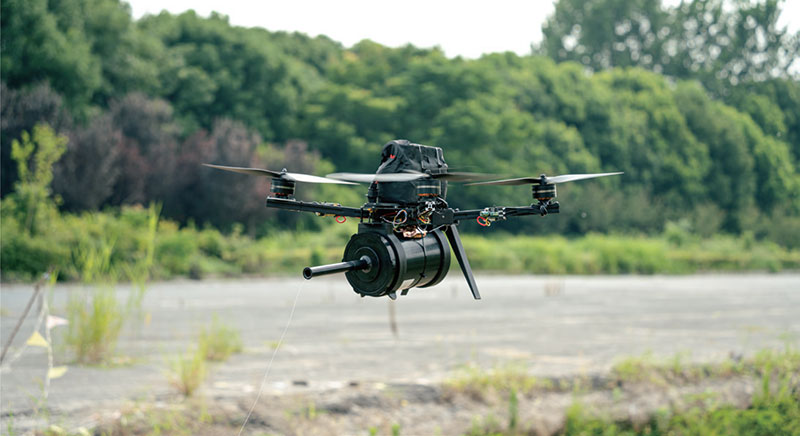

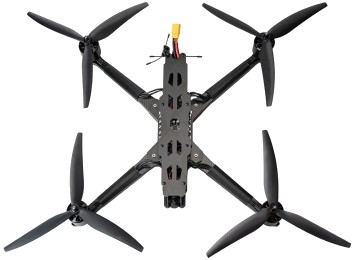

Il sistema di droni in fibra ottica integra un modulo di trasmissione in fibra ottica con una piattaforma UAV tattica, appositamente costruita per difesa, operazioni speciali e missioni ad alto rischio. Con ridondanza a doppio canale, il sistema passa automaticamente alla modalità fibra cablata sotto interferenza elettronica, garantendo una comunicazione quasi infrangibile. Abbinato alla formazione di droni tattici versatili, offre prestazioni robuste e mission-critical anche in condizioni operative estreme.

Sistema di trasmissione in fibra ottica

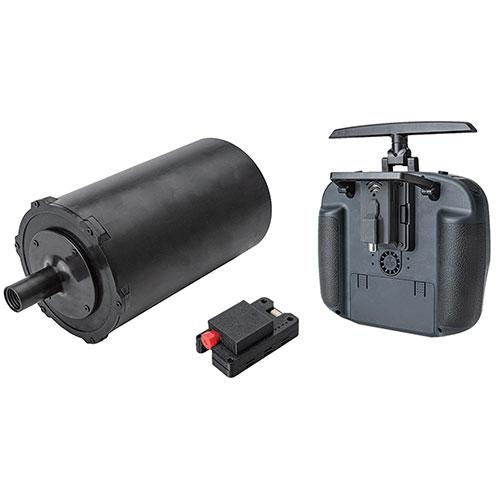

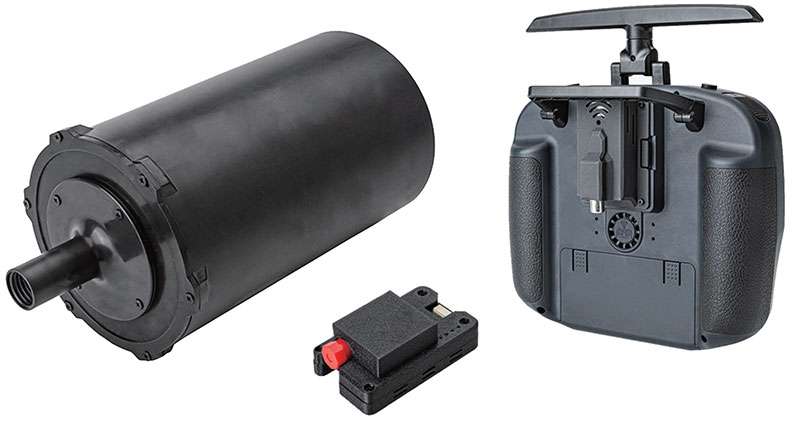

Il sistema di trasmissione in fibra ottica consente feed video sicuri e in tempo reale in un ambiente ad alta interferenza, con intervalli di trasmissione da 3 a 30 km-ideali per operazioni sia a distanza che a lungo e lungo raggio. È costituito da tre componenti principali: la bobina in fibra, l'unità aerea e l'unità di terra.

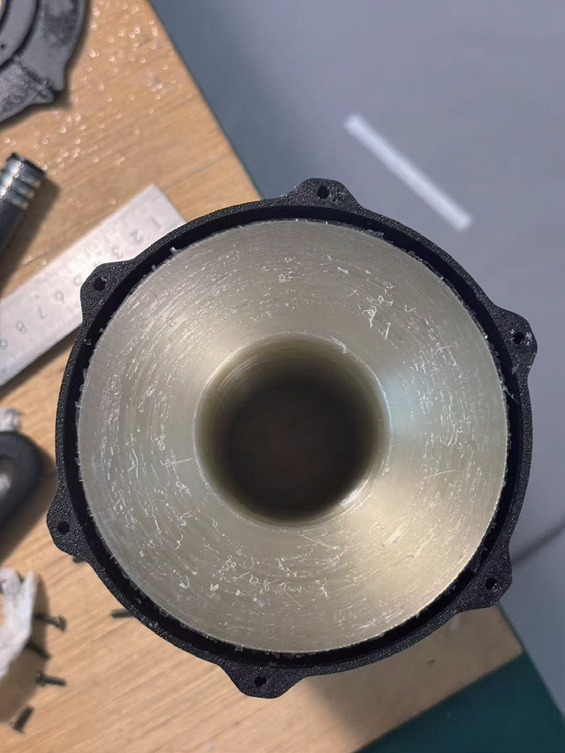

La bobina in fibra è leggera e compatta, costruita con fibra ottica ad alta resistente e resistente per una perdita minima del segnale e massima resilienza.

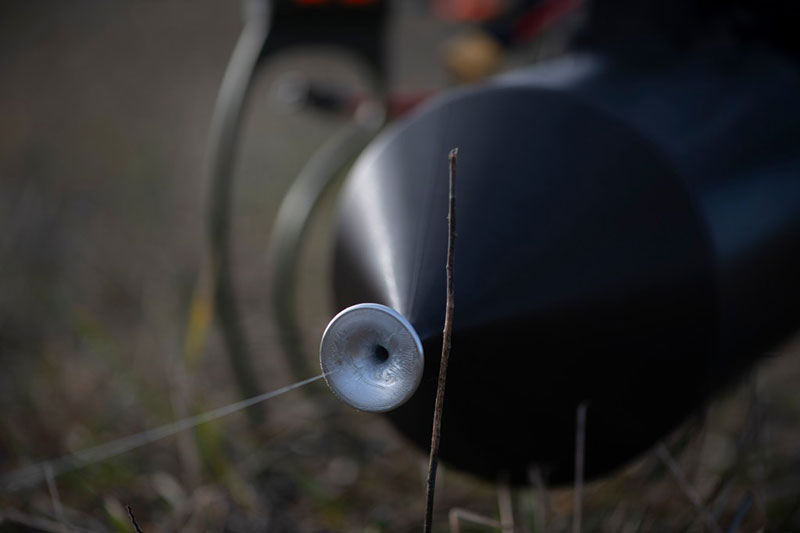

Il sistema di distribuzione in fibra è dotato di tecnologia avanzata di alimentazione interno, garantendo una trasmissione fluida e senza groviglio direttamente dal nucleo spool. Questo design riduce al minimo lo stress meccanico e impedisce gli snag durante il volo, fornendo sicurezza e stabilità superiori per le operazioni aeree, anche in terreni complessi.

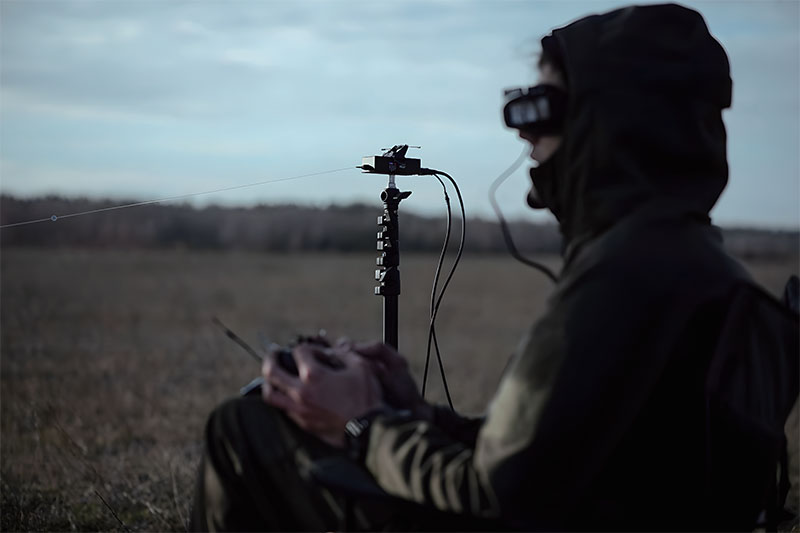

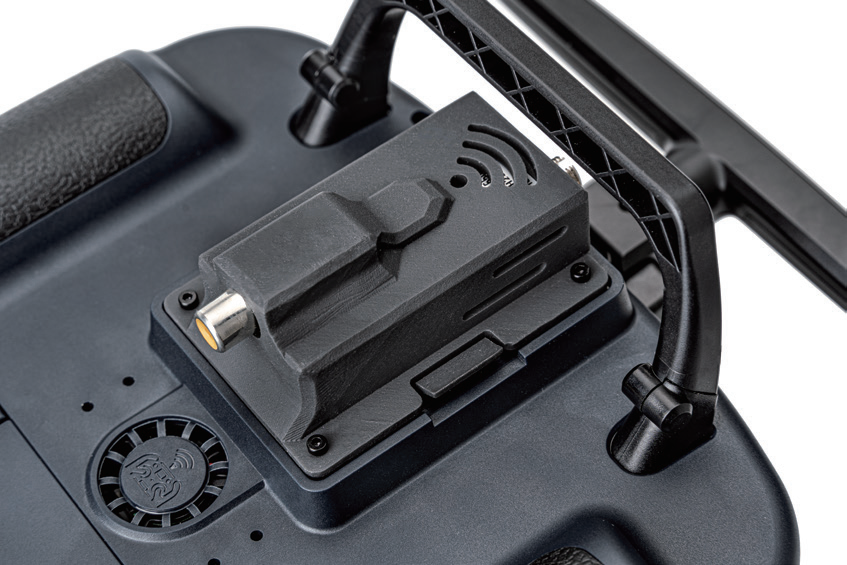

L'unità di terra supporta l'uso di plug-and-play e può essere collegato direttamente ai controller PC standard per la distribuzione rapida.

Scenari di applicazione

CONFIGURAZIONE

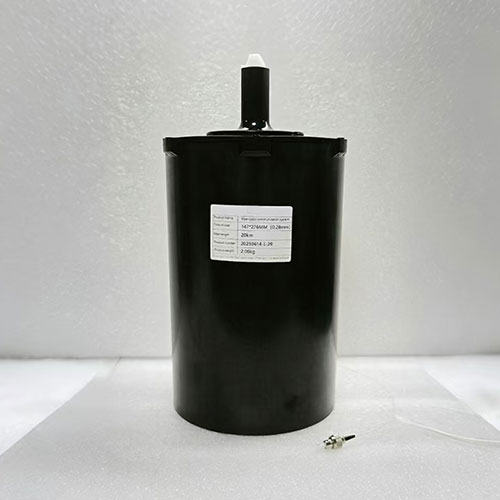

Rotolo di fibra ottica 20 km

Diametro della fibra: 0,28 m

Nome prodotto: casella di scarico in fibra ottica

Materiale della guaina: resinoso

Diametro esterno del cavo in fibra ottica: 0,28 mm ± 0,01

Lunghezza: 20 km

Tipo ottico: G657A2

Temperatura di lavoro: -40 ~ 85 ℃

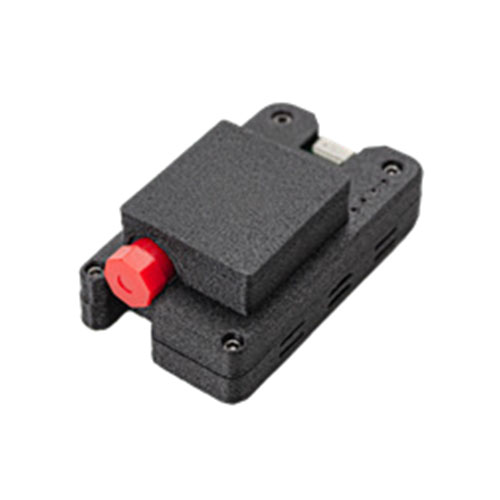

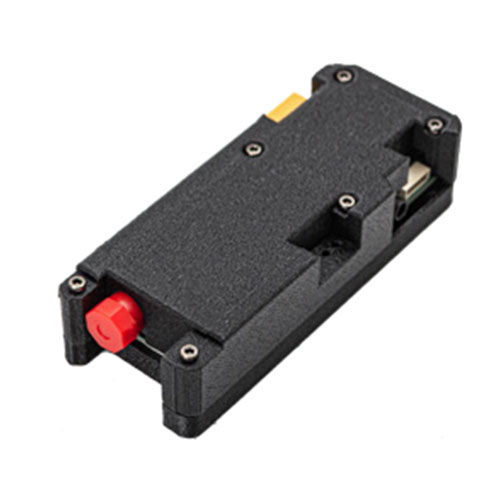

Unità aerea

Alimentazione: 5,5 V-26V

Dimensione del corpo: 63*37*23mm

Peso corporeo: 31 ± 2G

Segnale del bus: CRSF

Video: analogico

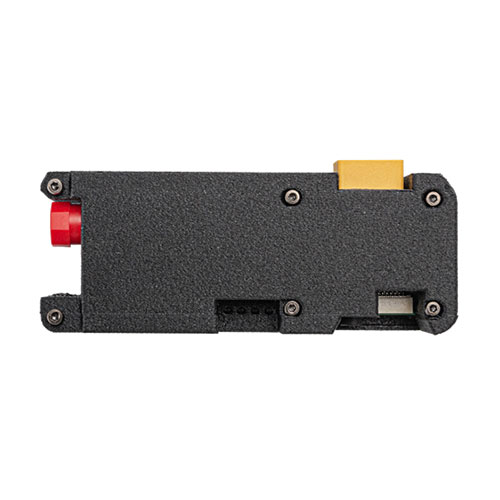

Unità di terra

Alimentazione: 5,5 V-26V

Dimensione del corpo: 65*49*45mm

Peso corporeo: 56.4G

Interfaccia in fibra ottica: FC

Porta di output video: RCA_8.4

Protocollo RC: CRSF
