Nella costruzione di FTTH (Fibra to the Home), i tipi di cavi ottici comunemente usati includono principalmente il cavo di caduta a forma di farfalla e le loro strutture derivate.

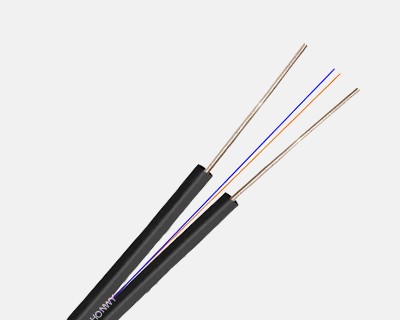

Caratteristiche strutturali:

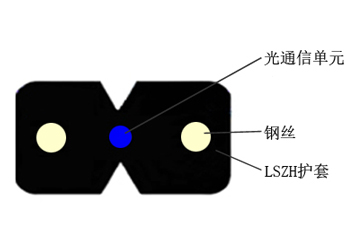

La fibra ottica viene posizionata al centro e due fili in acciaio paralleli sono posizionati su entrambi i lati come elementi di rinforzo. La sezione trasversale è a forma di 8 e la fibra ottica si trova nel centro geometrico.
Scenario dell'applicazione:
Montato a parete: adatto per il routing a parete interno ed esterno, con forte resistenza alla flessione e un raggio di flessione piccolo di 20 mm.
POSSIZIONE DEL PIBI: adatto per la posa della pipeline a breve distanza e adattabile a spazi stretti.
Vantaggi:
La struttura è compatta e la resistenza alla trazione è alta, il che può resistere alla pressione laterale delle persone che ci calpesta e la forza di trascinamento durante la costruzione.
È facile da terminare in loco ed è compatibile con una varietà di connettori rapidi.
Caratteristiche strutturali:

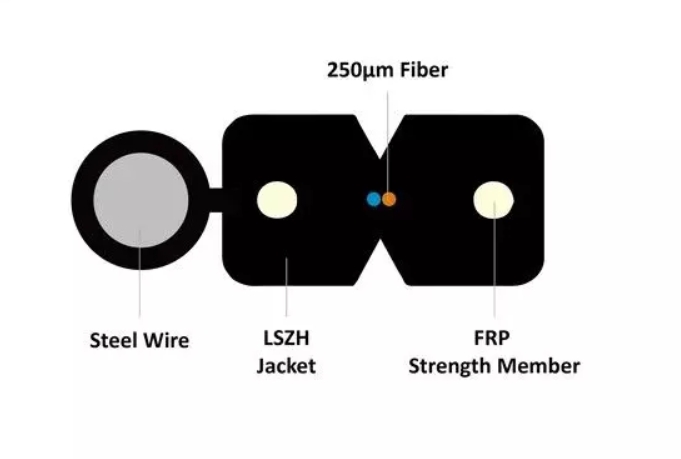

Un filo d'acciaio o una corda in acciaio viene aggiunto all'esterno del normale cavo ottico a farfalla come elemento di rinforzo per formare una struttura autoportante.
Scenario dell'applicazione:
Lead-in ambientale: adatto per il cablaggio aereo da pali esterni alle aree interne. Ha un'elevata resistenza alla trazione e può resistere a un arco di 50 metri.
Ambiente senza pipe: non sono richiesti fili appesi aggiuntivi, semplificando il processo di costruzione.
Vantaggi:
La forte resistenza alla trazione riduce il rischio di danni dalle forze esterne.
Elevata efficienza di costruzione e riduzione dei costi di manodopera.
Caratteristiche strutturali:

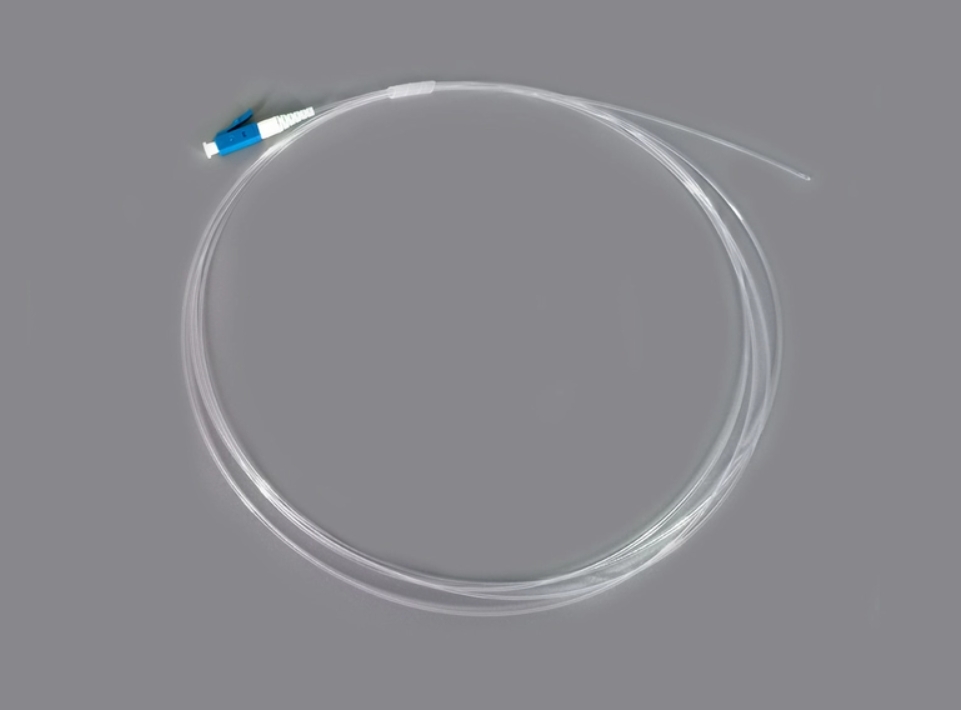

La parte centrale è una fibra ottica a taglio a tenuta singola (G.657), che è avvolta da una guaina trasparente da 0,9 mm, con un sottile diametro esterno ed è completamente trasparente.
Scenario dell'applicazione:
Appoggiare il cablaggio lungo l'edificio e le strisce decorative della porta e della finestra e fissare con colla.
Luoghi con elevati requisiti estetici: come hotel, residenze di fascia alta, ecc., In cui il cablaggio deve essere nascosto.
Vantaggi
Visivamente nascosto, non influisce sulla decorazione d'interni.
La copertura trasparente è resistente all'usura e adattabile a vari ambienti.

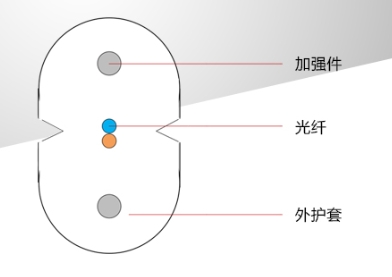

Caratteristiche strutturali:
Le unità di filo di sospensione in metallo vengono aggiunte al cavo ottico della linea in pelle per formare una struttura a forma di "8".
Scenario dell'applicazione:
Lead-in aereo esterno: adatto per il cablaggio aereo da pali elettrici ai corridoi degli utenti, con elevata resistenza alla trazione.
Scenario con requisiti elevati: può resistere a oltre 50 metri e ha una forte stabilità.
Vantaggi:
Le prestazioni di trazione sono significativamente migliorate, riducendo il rischio di rottura della fibra ottica.
Facile da costruire e adattarsi a terreni complessi.
-
