112 124 PLC Splitter

1x12/1 × 24 PLC pacchetto tubo di acciaio splitter 60x12x4 e 80x20x4mm, con tubo sciolto da 900μm 1,0+0,1/-0m, connettore APC SC/APC.Specifiche delle prestazioni:ParametriSimboloSpecificheUnitàNumero del canaleCap1 × 121 × 24Lunghezza d'onda dell'operazione1260 ~ 1650nmTe......

Invia richiesta

Descrizione del prodotto

1x12/1 × 24 PLC pacchetto tubo di acciaio splitter 60x12x4 e 80x20x4mm, con tubo sciolto da 900μm 1,0+0,1/-0m, connettore APC SC/APC.

Specifiche delle prestazioni:

Parametri	Simbolo	Specifiche		Unità
Numero del canale	Cap	1 × 12	1 × 24
Lunghezza d'onda dell'operazione		1260 ~ 1650		nm
Test lunghezza d'onda		1310/1550		nm
Rapporto spettrale		8,333%	4,166%	%
Perdita di inserzione1	Il	≤12,5	≤16.0	db
Uniformità	Uni	≤1.2	≤1.6	db
Perdita dipendente dalla polarizzazione	Pdl	≤0,35	≤0,40	db
Perdita di ritorno	Rl	≥55		db
Direttività2	Dir	≥55		db
Potenza ottica di ingresso	P	100		MW
Tipo di fibra		Fibra itu-t g657 a1
Tipo di trecce		Tutta la porta ： Tubo sciolto bianco da 900 μm
Lunghezza di ingresso		1,0 +0,1/-0		m
Lunghezza di uscita		1,0 +0,1/-0		m
Connettore		Tutta la porta ： SC/APC
Marco via cavo		1x12 PLC ： In 、 1、2…… 11 、 12 1x24 PLC ： In 、 1、2…… 23 、 24
Dimensione del pacchetto (L) × (W) × (H)	Pkg	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		mm
Temperatura operativa	Superiore	-40 ~ +85		℃
Temperatura di conservazione	TST	-40 ~ +85		℃

*Note: 1. Tutti i valori di perdita di inserimento includono la perdita del connettore.

Mappa dello schizzo:

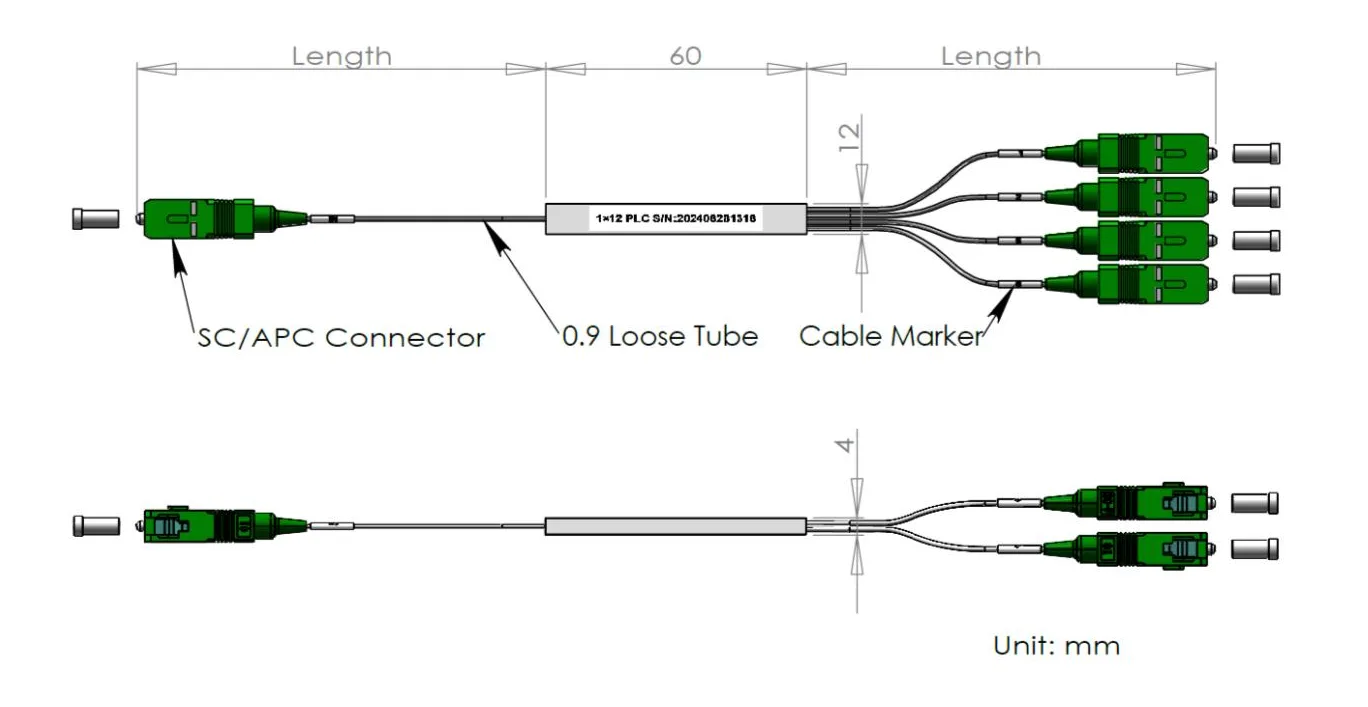

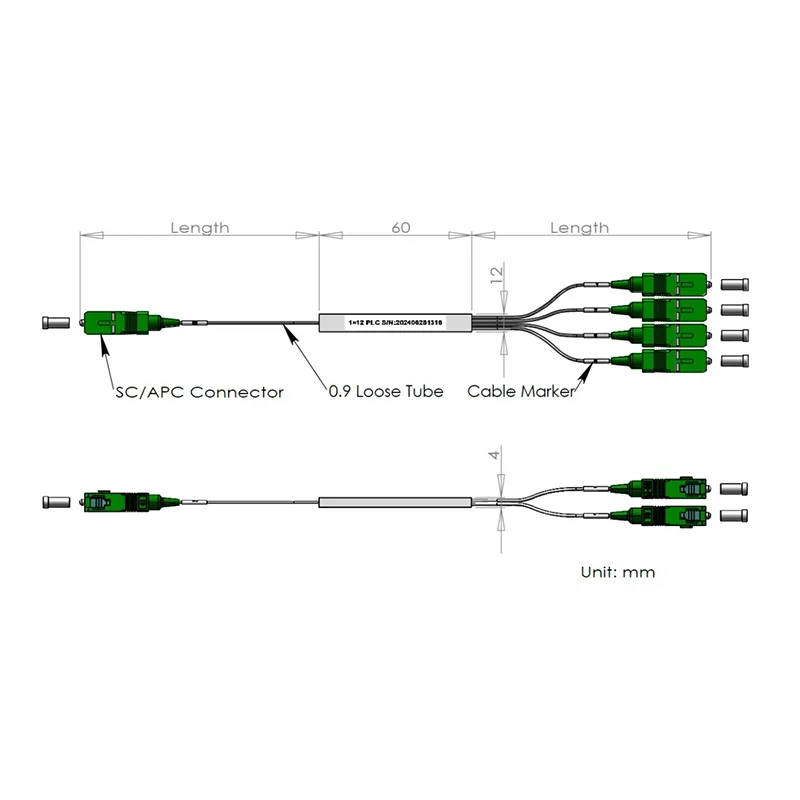

Splitter 1x12 PLC

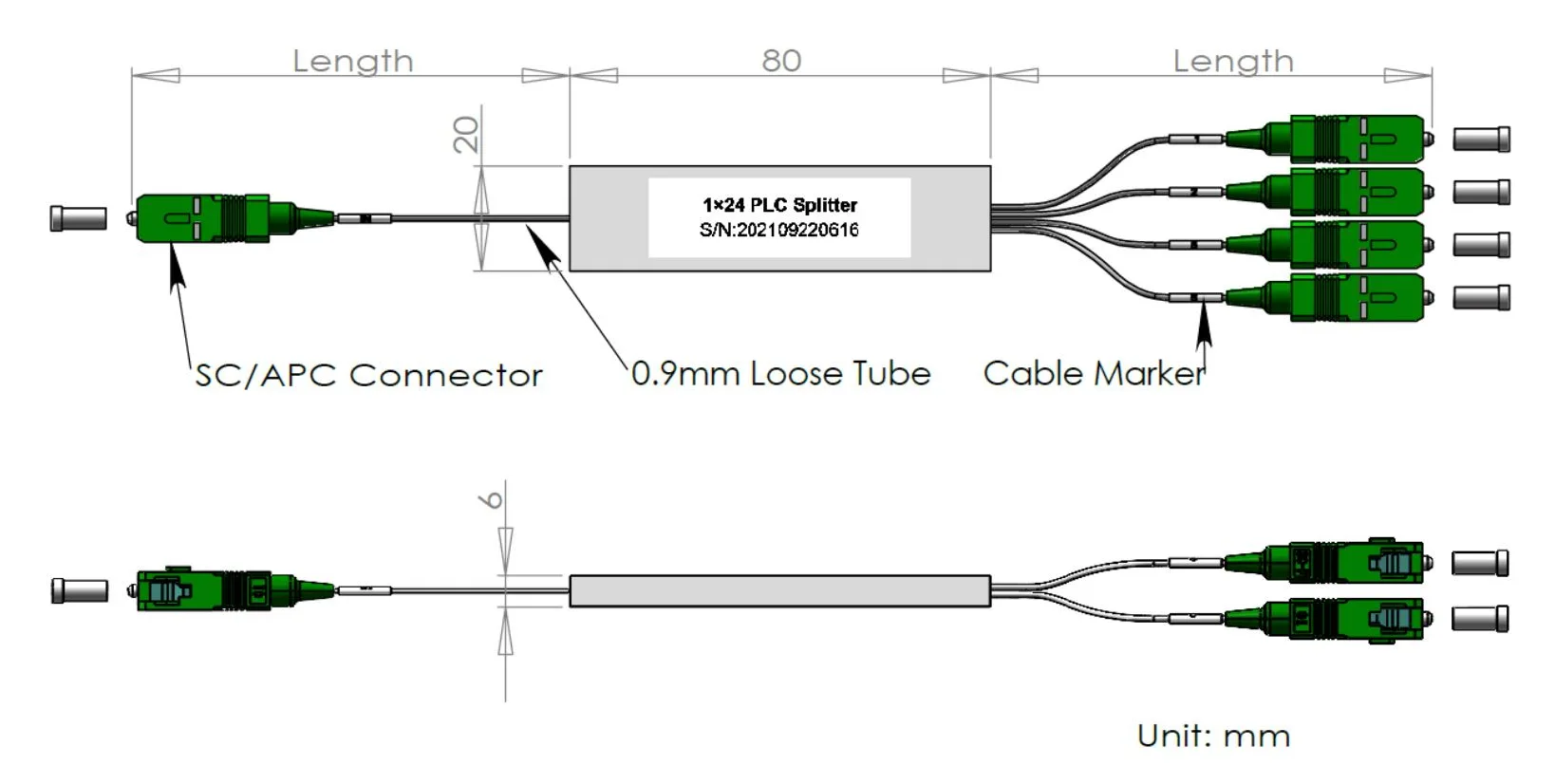

Splitter 1x24 PLC

Rapporto di prova:

1. Rapporto di prova con valori esatti da includere nella confezione.

Esempio Rapporto: 1x12 Mini 0,9 mm PLC Splitter Scheda dati

Lunghezza d'onda operativa (NM)	1260-1650	Data ispezionata	2024/11/30
P/N:	1x12-0,9-in 1,0 m-out 1.0m-Scapc	PECCATO:	21113000001
Tipo di fibra	G657A2	Lunghezza della fibra (m)	In≥1,0 m/out> 1,0 m
Tipo di connettore	Sciapc	Dimensione del pacchetto (mm)	60x12x4
Temperatura di conservazione	-40 ~+85 ℃	Temperatura operativa	-40 ~+85 ℃

ltem	IL(dB)		PDL (DB)		RL (DB)
Lunghezza d'onda (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
Porta 1	12.43	12.38	0.14	0.07	Passaggio	Passaggio
Porta 2	12.24	12.35	0.16	0.06	Passaggio	Passaggio
Porta 3	12.22	12.20	0.12	0.07	Passaggio	Passaggio
Porta 4	12.30	12.24	0.04	0.04	Passaggio	Passaggio
Porta 5	12.24	12.25	0.11	0.05	Passaggio	Passaggio
Porta 6	12.35	12.29	0.11	0.01	Passaggio	Passaggio
Porta 7	12.42	12.44	0.21	0.11	Passaggio	Passaggio
Porta 8	12.23	12.18	0.11	0.01	Passaggio	Passaggio
Porta 9	12.27	12.19	0.21	0.10	Passaggio	Passaggio
Porta 10	12.38	12.17	0.02	0.04	Passaggio	Passaggio
Porta 11	12.29	12.21	0.11	0.06	Passaggio	Passaggio
Porta 12	12.42	12.27	0.08	0.07	Passaggio	Passaggio
Ingresso	N / a				N / a
Max	12.43	12.44	0.21	0.11	N / A
Min.	12.22	12.18	0.04	0.01	N / A
Media	12.30	12.29	0.13	0.05	N / a
Uniformità (≤0,8 db)	0.21	0.27	Direttività (DB)		> 55
