Tutto il cavo in fibra ottica aerea ADSS autoportante dielettrico

Fondazione per l'eccellenza ingegneristica e la produzione

La produzione delTutto il cavo in fibra ottica aerea ADSS autoportante dielettricoè incentrato sullo spirito artigianale. Il nostro gruppo gestisce quattro strutture specializzate, che coprono cavi interni/esterni, componenti ODN e apparecchiature di rete, garantendo che ogni componente soddisfi rigorosi standard internazionali.

• Qualità certificata: i nostri processi produttivi hanno successivamente ottenuto le certificazioni ISO9001 e ISO45001.
• Riconoscimento globale: i prodotti Orientalfiber sono ampiamente utilizzati dagli operatori di telecomunicazioni e dalle industrie radiotelevisive a livello globale, dimostrando la loro affidabilità in progetti di ingegneria su larga scala.

Struttura tecnica principale

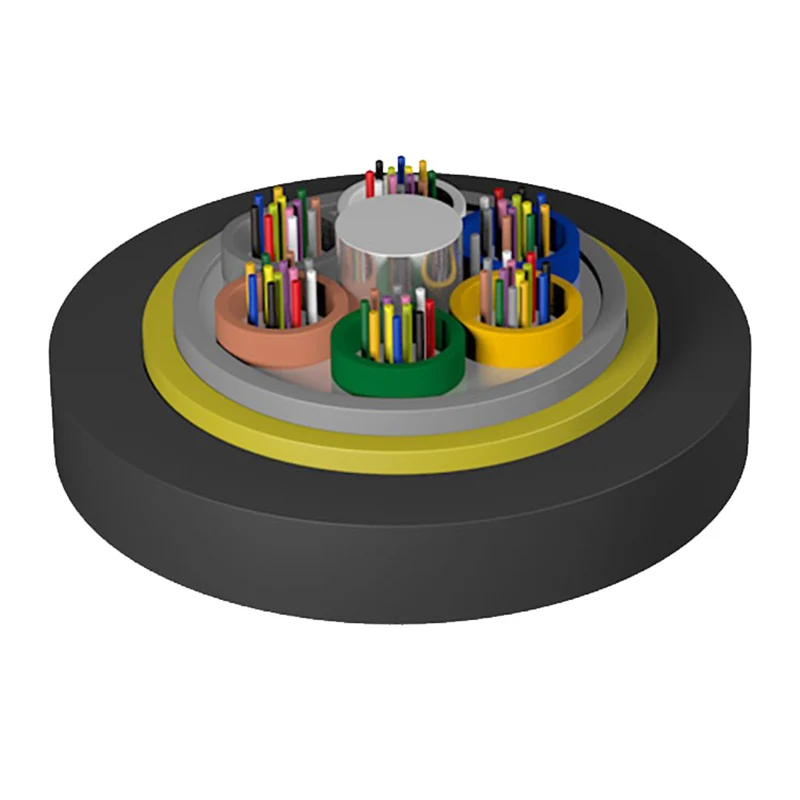

ILTutto il cavo in fibra ottica aerea ADSS autoportante dielettricoutilizza una sofisticata struttura di cordatura a strati di tubi sciolti. Questo design garantisce che le fibre ottiche da 250μm siano protette all'interno di tubi ad alto modulo riempiti con uno speciale composto impermeabile.

1. Elemento di forza: un nucleo centrale non metallico in FRP (plastica rinforzata con fibra) previene l'induzione elettromagnetica.
2. Blocco dell'acqua: il nucleo del cavo è riempito con grasso che blocca l'acqua per impedire l'ingresso di umidità.
3. Rinforzo: vengono applicati filati aramidici ad alta resistenza per fornire la tensione necessaria per installazioni aeree a lunga portata.
4. Protezione esterna: a seconda dell'intensità del campo elettrico, forniamo una guaina esterna in polietilene (PE) o anti-tracciamento (AT).

Prospettiva dell'approvvigionamento: risolvere le sfide della connettività

1. Installazione ed efficienza della linea sotto tensione

Uno dei principali punti critici per l’implementazione della rete è il costo delle interruzioni di corrente. ILTutto il cavo in fibra ottica aerea ADSS autoportante dielettricodaFibra orientalepuò essere installato senza interrompere l'alimentazione, riducendo significativamente i tempi di inattività operativa e i costi di manodopera per i fornitori di servizi.

2. Resilienza ambientale e resistenza meccanica

Con una capacità di campata massima superiore a 1.000 m, questo cavo è progettato per resistere a carichi di ghiaccio pesanti e velocità del vento elevate. La sua costruzione leggera riduce il carico meccanico sulle torri e sui supporti esistenti, garantendo che l'integrità strutturale della linea elettrica rimanga intatta.

3. Compatibilità e longevità ad alta tensione

ILTutto il cavo in fibra ottica aerea ADSS autoportante dielettricoè specificamente progettato per ambienti ad alta tensione. Per le linee da 110kV e 220kV, l'uso della nostra guaina AT (Anti-tracking) previene l'erosione elettrica, supportando una durata di vita progettuale di oltre 30 anni.

Parametri tecnici

Temperatura di stoccaggio/funzionamento: -40℃-+70℃

Caratteristiche ottiche

Nota:

UN. Nella tabella è elencata solo una parte dei cavi ADSS, i cavi ADSS con altre campate possono essere richiesti al personale di vendita.

B. Le specifiche nella tabella sono ottenute a condizione che non vi sia differenza di altezza e che l'abbassamento di installazione sia dell'1%

C. Il numero di fibre è compreso tra 2 e 72, l'identificazione delle fibre è conforme allo standard nazionale

Applicazione: Antenna autoportante

Caratteristiche e prestazioni chiave

Dimensioni ottimali: i diametri ridotti dei cavi riducono l'impatto di fattori ambientali come vento e ghiaccio.

Proprietà di trazione superiori: la quantità precisa di filato aramidico viene calcolata per ciascun progetto per soddisfare requisiti specifici di campata.

Conformità: il nostro cavo ADSS è pienamente conforme agli standard IEEE 1222 e IEC 60794-1.

Stabilità termica: mantiene prestazioni eccellenti in un'ampia gamma di temperature operative.

Applicazioni strategiche

Il cavo in fibra ottica per antenna ADSS autoportante completamente dielettrico è la scelta preferita per:

Telecomunicazioni: linee urbane di livello carrier e trasmissione dati su rete locale.

Utilità elettriche: linee di trasmissione ad alta tensione di diversi livelli (da 10 kV a 220 kV).

Infrastrutture industriali: connessioni front-end nell'energia elettrica, nel trasporto ferroviario e nelle autostrade.

Domande frequenti (FAQ)

D: Come viene determinato il materiale della guaina esterna per i diversi livelli di tensione?

R: Per le linee elettriche da 10 kV e 35 kV, viene generalmente utilizzata una guaina in polietilene (PE). Per le linee da 110 kV e 220 kV, calcoliamo l'intensità del campo elettrico nel punto di sospensione e utilizziamo la guaina esterna AT (Anti-tracking) per prevenire il degrado.

D: Qual è la capacità di campata massima dei cavi Orientalfiber ADSS?

R: Anche se le campate variano in base ai requisiti del progetto, il cavo in fibra ottica per antenna ADSS autoportante completamente dielettrico può essere progettato per campate superiori a 1000 m.

D: Questo cavo può essere utilizzato su torri elettriche esistenti?

R: Sì. Poiché è leggero e non metallico, è ideale per aggiungere funzionalità di comunicazione alle infrastrutture di distribuzione e trasmissione di energia esistenti senza aggiungere peso significativo.
