Cavo in fibra ottica per edifici con accesso in filato aramidico

Il cavo in fibra ottica per edifici di accesso in filato aramidico è un cavo di transizione specializzato per interni ed esterni progettato per le reti di accesso degli edifici. La struttura interna presenta fibre ottiche da 250 micrometri protette all'interno di un tubo sciolto ad alto modulo riempito con un composto resistente all'umidità. Per bilanciare la resistenza alla trazione con un profilo compatto, come elemento di rinforzo viene applicato uno strato di filato aramidico di alta qualità. L'esterno è rinforzato con un nastro biadesivo in acciaio rivestito in plastica (PSP) e un rivestimento ignifugo a basso fumo e zero alogeni (LSZH). Questa costruzione a strati rende il cavo Orientalfiber adatto ad ambienti in cui la sicurezza e la durata sono fondamentali.

Vantaggi principali e proposta di valore

Integrità meccanica migliorata L'integrazione degli elementi di resistenza del cavo in fibra ottica per edifici con filato di aramide consente prestazioni di trazione superiori durante le tirate verticali. Il filato aramidico fornisce il supporto necessario per prevenire la tensione delle fibre senza aggiungere la maggior parte dei tradizionali elementi di resistenza metallici.

Protezione ambientale superiore Con un avvolgimento longitudinale PSP e un riempimento speciale del tubo sciolto, il cavo Orientalfiber offre un'eccellente impermeabilità all'umidità e resistenza all'idrolisi. Ciò garantisce che il segnale ottico rimanga stabile anche in scantinati o condotti di servizio umidi.

Ritardante di fiamma e conforme alla sicurezza Utilizzando una guaina esterna LSZH, questo cavo riduce al minimo il rilascio di gas tossici e fumo durante la combustione. Questo è un requisito fondamentale per i regolamenti edilizi nel trasporto ferroviario, nelle autostrade e nelle strutture commerciali ad alta occupazione.

Specifiche tecniche

Le seguenti specifiche evidenziano la precisione ingegneristica del cavo in fibra ottica per edifici con filato aramidico:

Tipo di fibra: G.652D, G.657A1/A2 Opzioni monomodale o multimodale.

Conteggio delle fibre: tipicamente da 2 a 24 fibre. Membro di forza: filato aramidico premium e PSP (Plastic Steel Player). Rivestimento esterno: LSZH (Low Smoke Zero Halogen).

Temperatura operativa: da -20°C a +60°C. Resistenza allo schiacciamento: 1000 N/100 mm (a lungo termine) e 3000 N/100 mm (a breve termine). Conformità: standard YD/T 1770, IEC 60794 e GR 409.

Caratteristiche principali dei cavi di accesso Orientalfiber

• Diametro ridotto: il fattore di forma ridotto consente l'installazione ad alta densità in condotti affollati.
• Resistenza all'idrolisi: i materiali dei tubi sciolti sono selezionati per la stabilità a lungo termine contro la decomposizione chimica.
• Facilità di installazione: l'equilibrio tra morbidezza e resistenza alla compressione facilita un percorso più rapido attraverso curve strette.
• Armatura in nastro d'acciaio: lo strato PSP fornisce una barriera secondaria contro i danni dei roditori e l'impatto meccanico.

Diversi campi di applicazione

La versatilità del cavo in fibra ottica per l'edilizia in filato aramidico lo rende la scelta preferita per:

Telecomunicazioni: Collegamento dei punti di centrale locale ai quadri di distribuzione dell'edificio.

Connettività industriale: connessioni front-end per reti elettriche e sistemi di monitoraggio autostradali.

Trasmissione dati: cablaggio di backbone per reti locali (LAN) in ambienti campus.

Transito ferroviario: trasmissione affidabile del segnale per la gestione delle stazioni e la comunicazione nei tunnel.

Caratteristiche

Buone prestazioni meccaniche e termiche

Il materiale del tubo sciolto stesso ha una buona resistenza all'idrolisi e un'elevata resistenza

Buona resistenza alla compressione e morbidezza

L'elemento di resistenza del filato aramidico garantisce resistenza alla trazione

PSP che migliora la resistenza all'umidità

Diametro ridotto, peso leggero e installazione semplice

Standard

Conformi alla norma YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 o IEC 332-3C.

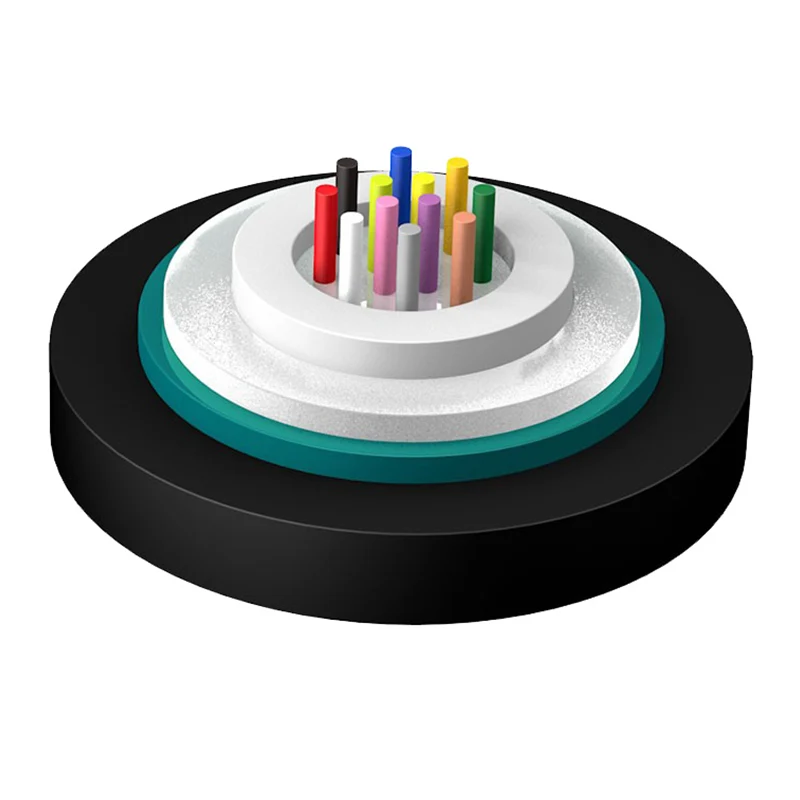

Disegno della struttura

1. Fibra

2. Composto di riempimento per tubi

3. Tubo allentato

4. Filato di aramide

5. PSP

6. Giacca LSZH

Parametri tecnici

Caratteristiche ottiche

Temperatura di trasporto/stoccaggio/operativa: -20℃-+60℃, temperatura di installazione: -5℃-+50℃

Confronto competitivo e fiducia

Soluzione Orientalfiber: tubi sciolti ad alto modulo, filato aramidico di prima qualità e piena conformità LSZH. Alternative di mercato standard: utilizzare spesso plastica riciclata o PVC standard che possono rilasciare una quantità elevata di fumo durante l'incendio. Esperienza aziendale: vasta storia nella comunicazione radiotelevisiva e nei sistemi di trasmissione delle informazioni.

Domande frequenti (FAQ)

D: Questo cavo può essere utilizzato sia per i segmenti interni che per quelli esterni? R: Sì. Il cavo in fibra ottica per edifici di accesso in filato aramidico è progettato con una guaina LSZH resistente ai raggi UV e ignifuga, che lo rende adatto per la transizione dai condotti esterni agli alberi ascendenti interni.

D: Lo strato PSP rende difficile la spelatura del cavo? R: Sebbene la PSP offra una protezione significativa, il design Orientalfiber garantisce che il cavo rimanga gestibile per i tecnici che utilizzano strumenti standard per spelare cavi armati.

D: Qual è il tempo di consegna per progetti di ingegneria su larga scala? R: Con quattro stabilimenti dedicati sotto Jiangsu Xuben Photoelectric Technology Co., Ltd, viene mantenuta un'elevata capacità produttiva per rispettare le tempistiche di progetti infrastrutturali nazionali ed esteri su larga scala.
