Pannello di accesso al cavo in fibra ottica GFS-1F

1. Generale

1.1 Descrizione

L'apparecchiatura viene utilizzata come punto di terminazione per il cavo di caduta per connettersi con ONU interno di appartamento nel sistema di rete di comunicazione FTTX. Lo splicing in fibra può essere eseguito in questa scatola e nel frattempo fornisce solidi protezione e gestione per l'edificio della rete FTTX.

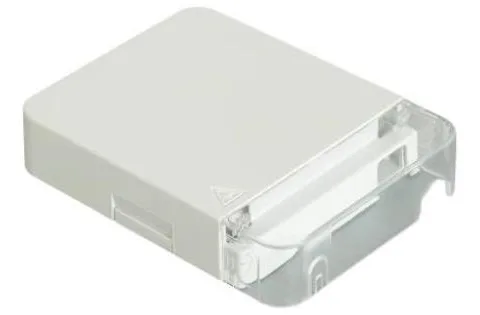

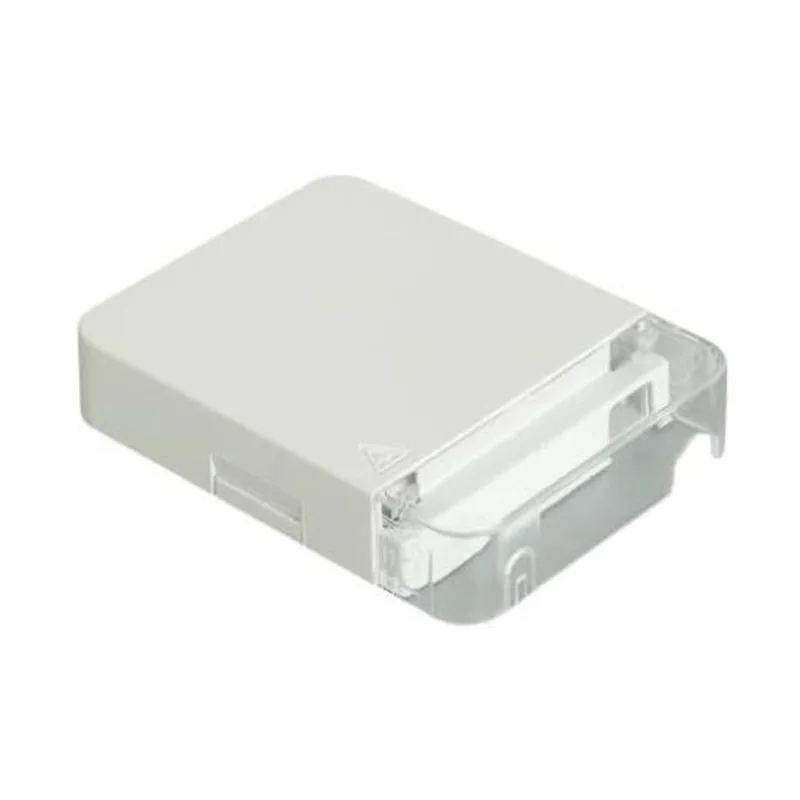

Aspetto di GFS-1F

1.2 Gli standard sono conformi

La produzione offerta è progettata, prodotta e testata secondo gli standard come segue:

1.3 Ambiente applicazioni

2. Caratteristiche

1. Utilizzato per l'area di lavoro familiare, completare l'accesso e la produzione di fibre a doppio o doppio core, può soddisfare completamente i requisiti del raggio di flessione della fibra e proteggere l'accesso alla fibra ottica, per fornire protezione alla sicurezza per il nucleo.

2. Installazione facile, funzionamento comodo e manutenzione.

3. Secondo i requisiti del cliente possono essere stampati logo.

4. Fatto in materiale plastico ingegneristico di alta qualità ABS+PC con eccellente intensità.

5. È possibile installare un adattatore SC.

3. Specifiche

3.1 Specifiche meccaniche

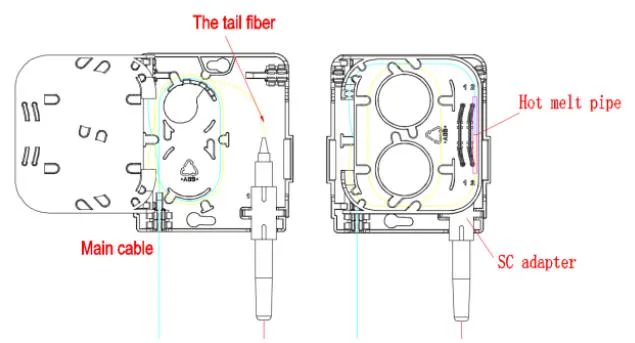

Mappa di routing GFS-1F

3.2 Specifiche ottiche

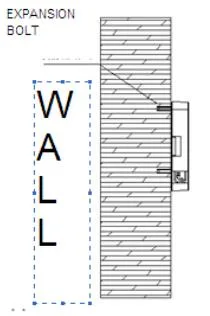

3.3. Installazione montata a parete

Praticare 2 fori nel muro Secondo la dimensione nella Tabella 2, posizionare il tappo di espansione φ6*30, posizionare la scatola per abbinare i fori e utilizzare le viti per fissare.

Pic.5 Installazione montata a parete

4. Configurazione

4.1 Sezione Accessorio

5.Package

Cartone a doppio ondulato standard, 520*360*390mm, 200 in cartone, circa 19,5 kg.
