FACE-SC/APC-01 FAC-SC/UPC-01 Connettore di montaggio sul campo

FAC-SC/APC-01FAC-SC/UPC-01Applicazione FTTX, trasformazione della sala datiSpecifiche tecniche:ArticoloParametroPortata via cavo3,0 x 2,0 mmMisurare:59*8.7*8.3mm e 55*8.7*8.3mmDiametro della fibra125 μm (G652 D & G657 A1 A2)Diametro del rivestimento250 μmModalitàSMTempo di operazioneCirca 1......

Invia richiesta

Descrizione del prodotto

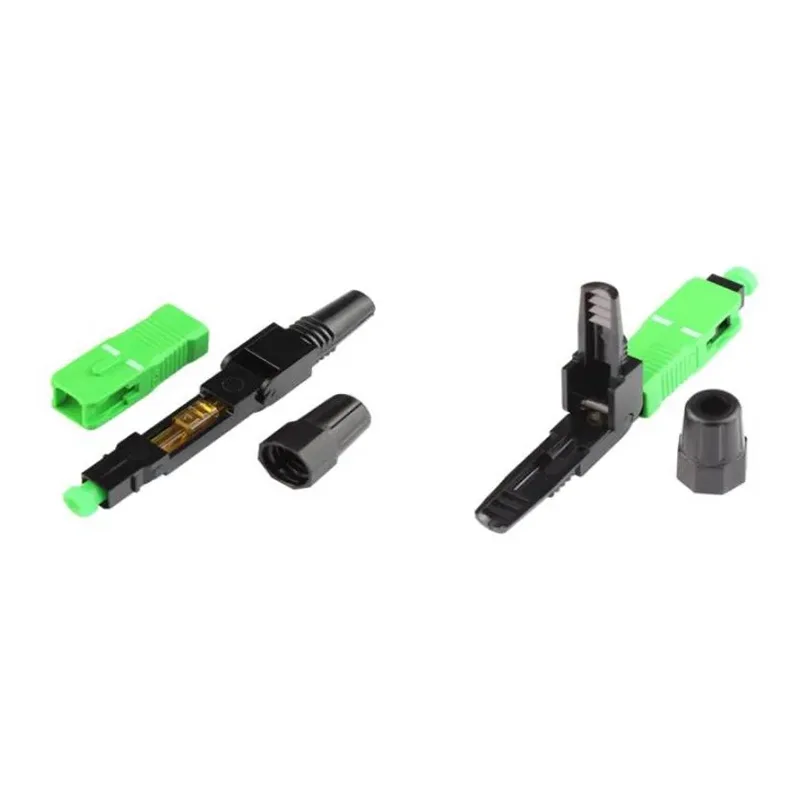

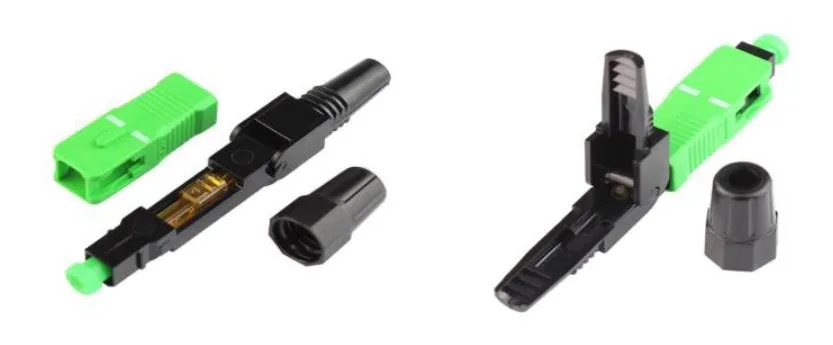

FAC-SC/APC-01

Field Assembly Connector-Fiber Pre-embeded Tech

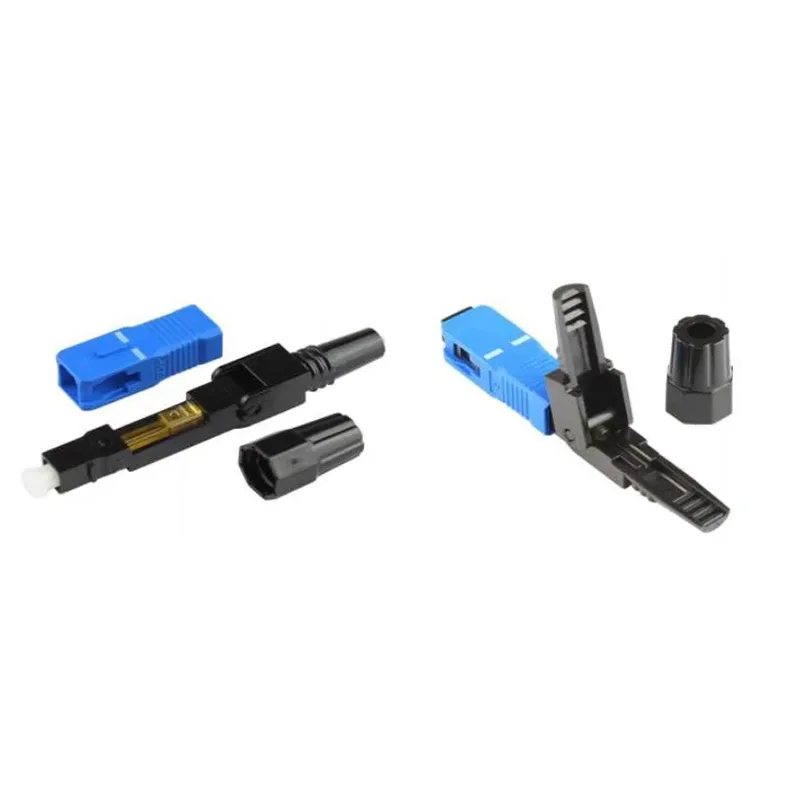

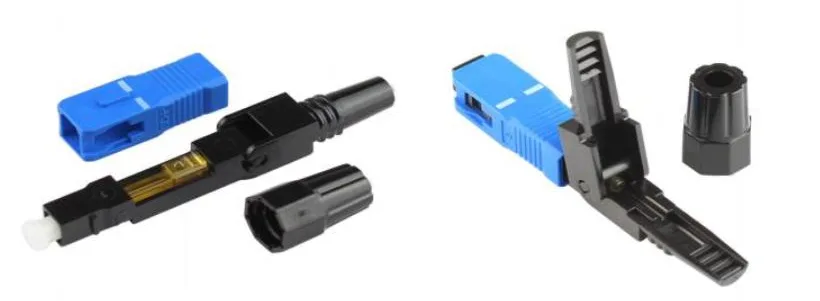

FAC-SC/UPC-01

Field Assembly Connector-Fiber Pre-embeded Tech

Applicazione FTTX, trasformazione della sala dati

Specifiche tecniche:

Articolo	Parametro
Portata via cavo	3,0 x 2,0 mm
Misurare:	598.78.3mm e 558.78.3mm
Diametro della fibra	125 μm (G652 D & G657 A1 A2)
Diametro del rivestimento	250 μm
Modalità	SM
Tempo di operazione	Circa 15s （Escludi la presettazione delle fibre)
Perdita di inserzione （1310nm e 1550nm)	≤ 0,5 dB max / tipicamente ≤0,3db
Perdita di ritorno	≥50 dB per UPC, ≥55db per APC
Tasso di successo	> 98%
Tempi riutilizzabili	> 10 volte
Stringere la forza della fibra nuda	> 5 n
Resistenza alla trazione	> 50 n
Temperatura	-40 ~ +85 c
Test di resistenza alla trazione in linea (20 N)	IL intervallo !!
Durata meccanica （500 volte)	IL intervallo !!
Test di caduta （pavimento in cemento da 4 m, una volta ogni direzione, tre volte in totale)	IL intervallo !!

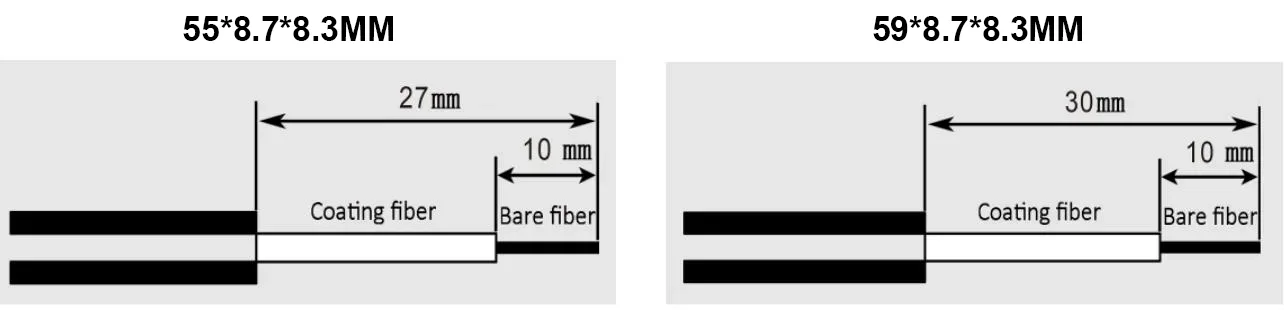

Lunghezza di taglio della fibra (l'immagine mostrata è per riferimento):

Field Assembly Connector-Fiber Pre-embeded Tech

Soluzioni pertinenti:

● Facile operativo, il connettore può essere utilizzato direttamente in ONU, anche con la resistenza alla fissaggio di oltre 5 kg, è ampiamente utilizzato nel progetto FTTH della rivoluzione della rete. Riduce anche l'uso di prese e adattatori, risparmiando il costo del progetto.

● Con 86 presa e adattatore standard, il connettore effettua una connessione tra cavo di caduta e cavo patch. La presa standard 86 fornisce una protezione completa con il suo design unico.
