Figura 8 Cavo in fibra ottica

Panoramica principale

Il cavo in fibra ottica Orientalfiber Figure 8 è un prodotto di comunicazione ottica aerea autoportante sviluppato e prodotto in modo indipendente da Jiangsu Xuben Photoelectric Technology Co., Ltd. Questo prodotto è progettato per soddisfare i requisiti di posa aerea a lunga distanza e ad alta stabilità di comunicazione, energia, trasporto ferroviario e altri settori, integrando eccellenti proprietà meccaniche, prestazioni di impermeabilità e comodità di costruzione ed è una scelta conveniente per appalti di massa e applicazioni di ingegneria.

Struttura di base del prodotto

Il cavo in fibra ottica Orientalfiber Figura 8 adotta un design strutturale standardizzato e pratico: la fibra ottica da 250μm è posizionata in un tubo sciolto prodotto con materiale ad alto modulo e il tubo sciolto è completamente riempito con un composto impermeabile specializzato. Un elemento di rinforzo centrale metallico è posizionato al centro del cavo, con il tubo sciolto e la fune di riempimento intrecciati attorno ad esso per formare un nucleo circolare compatto del cavo. Il nucleo del cavo è ricoperto longitudinalmente da uno strato di nastro di alluminio rivestito in plastica (APL) ed è combinato integralmente con trefoli di filo di acciaio per formare una guaina in polietilene a forma di 8, che rappresenta il vantaggio strutturale principale del cavo in fibra ottica Figura 8.

Principali vantaggi del prodotto per i clienti del procurement

Elevata resistenza alla trazione e comodità di costruzione

Il filo di acciaio intrecciato configurato nel cavo in fibra ottica Figura 8 offre una resistenza alla trazione estremamente elevata, supportando la posa sopratesta autoportante diretta. Questo design elimina la necessità di ulteriori componenti portanti ausiliari nella costruzione ingegneristica, riducendo efficacemente la manodopera di installazione in loco e i costi dei materiali e abbreviando il periodo di costruzione complessivo per progetti di appalto su larga scala.

Adattabilità meccanica e termica stabile

Il cavo in fibra ottica Figure 8 ha eccellenti prestazioni meccaniche e un'ampia tolleranza alla temperatura, adattandosi ad ambienti di posa esterni complessi come alta temperatura, bassa temperatura e vento. Mantiene prestazioni di trasmissione stabili nel funzionamento all'aperto a lungo termine, riducendo il tasso di guasto e i successivi costi di manutenzione delle linee di comunicazione, che sono fondamentali per il funzionamento del progetto a lungo termine.

Resistenza superiore all'acqua e all'umidità

Al cavo in fibra ottica Figure 8 vengono applicate molteplici tecnologie di impermeabilità per garantire affidabilità a lungo termine: l'elemento di rinforzo centrale adotta materiale in filo di acciaio, il tubo sciolto è riempito con uno speciale composto impermeabile, il nucleo del cavo è completamente riempito al 100% e viene aggiunta la barriera contro l'umidità APL. La struttura impermeabile multistrato blocca efficacemente l'intrusione di acqua e umidità, proteggendo la fibra ottica interna e prolungando la durata del cavo.

Materiali protettivi ad alta resistenza

Il tubo sciolto del cavo in fibra ottica Figura 8 utilizza materiali ad alta resistenza resistenti all'idrolisi, che possono resistere alla corrosione chimica e ai danni fisici in ambienti complessi. Il composto di riempimento del tubo dedicato fornisce una protezione mirata per la fibra ottica, evitando l'attenuazione del segnale e i danni causati dall'estrusione e dalle vibrazioni esterne, garantendo una trasmissione stabile dei dati.

Standard di conformità

Il cavo in fibra ottica Orientalfiber Figura 8 (tipo GYTC8A) è pienamente conforme agli standard industriali nazionali e internazionali YD/T 1155 e IEC 60794-1. Tutti i prodotti sono sottoposti a severi controlli di qualità prima di lasciare la fabbrica, soddisfacendo i requisiti standard degli appalti di ingegneria della comunicazione globale e adattandosi agli standard di offerta e applicazione di diversi paesi e regioni.

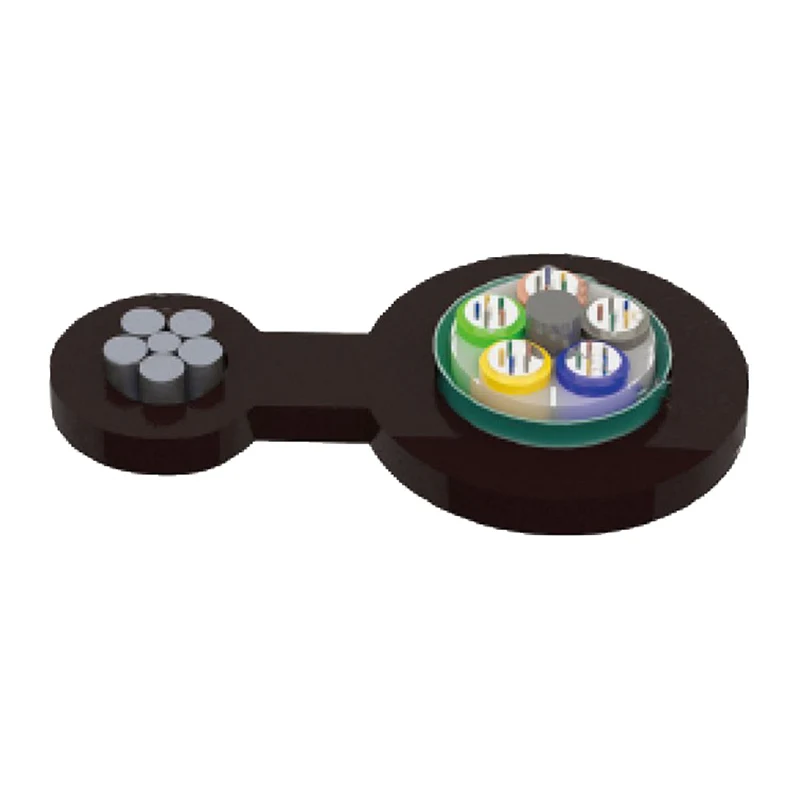

Componenti strutturali

La struttura completa del cavo in fibra ottica Orientalfiber Figure 8 è composta da 9 componenti principali, ciascuno con un chiaro posizionamento funzionale per garantire le prestazioni complessive del prodotto:

1. Fili intrecciati
2. Guaina in PE
3. Fibra
4. Composto per il riempimento di tubi
5. Tubo allentato
6. Composto riempitivo per cavi
7. Membro della forza centrale
8. APL
9. Guaina in PE

Scenari applicativi del cavo in fibra ottica di Figura 8

Il cavo in fibra ottica Orientalfiber Figura 8 è ampiamente utilizzato negli operatori di telecomunicazioni nazionali ed esteri, nei sistemi di comunicazione radiotelevisiva e di trasmissione di informazioni. È adatto anche per la trasmissione di dati su reti locali, nonché per connessioni front-end industriali nel settore dell'energia elettrica, del trasporto ferroviario, delle autostrade e di altri settori infrastrutturali. Il design autoportante del prodotto lo rende il cavo ottico preferito per la posa sospesa all'aperto in aree rurali e a lunga distanza.

Parametri tecnici

Temperatura di stoccaggio/funzionamento: -40℃-+70℃

Caratteristiche ottiche

Nota:

UN. Il suffisso Xn indica il tipo di fibra

B. Le disposizioni dei colori della fibra e del tubo sono specificate nella tabella di identificazione dei colori

C. Il cavo non deve essere conservato in un ambiente esterno per più di 6 mesi per mantenere l'avvolgicavo in buone condizioni

Applicazione: Antenna autoportante

Domande frequenti

Q1: Qual è il vantaggio principale del cavo in fibra ottica Figura 8 Orientalfiber per l'approvvigionamento all'ingrosso? A1: Il cavo in fibra ottica Figura 8 presenta una struttura autoportante, riducendo i costi di costruzione; adotta un design impermeabile multistrato con elevata stabilità; il prodotto soddisfa due standard e il produttore dispone di un sistema di produzione completo, garantendo una fornitura stabile e una qualità costante per l'approvvigionamento di grandi volumi.

D2: Il cavo in fibra ottica Figura 8 è adatto per l'uso a lungo termine in ambienti esterni sopra la testa? R2: Sì. Il prodotto ha un'eccellente resistenza meccanica e termica, abbinata a un design strutturale impermeabile e resistente all'umidità, e può funzionare stabilmente in ambienti di posa sopraelevati all'aperto a lungo termine.

D3: Il cavo in fibra ottica Figura 8 supporta l'approvvigionamento personalizzato per progetti di ingegneria? R3: Sì. In qualità di produttore di cavi ottici professionali, Orientalfiber può fornire servizi mirati di personalizzazione strutturale e dei parametri per il cavo in fibra ottica Figure 8 in base alle effettive esigenze dei progetti di approvvigionamento di ingegneria.
