Cavo in fibra ottica breakout multiuso

Il cavo in fibra ottica breakout multiuso di Orientalfiber è una soluzione ingegnerizzata per ambienti interni ad alta densità e sistemi di distribuzione della dorsale. Prodotto da Jiangsu Xuben Photoelectric Technology Co., Ltd, questo cavo integra più subunità individuali in un'unica struttura robusta, consentendo la terminazione diretta senza la necessità di pannelli di connessione aggiuntivi o hardware di transizione. Come scelta primaria per gli operatori di telecomunicazioni e gli installatori di data center, il nostro cavo in fibra ottica break-out multiuso bilancia la resistenza meccanica con capacità di instradamento flessibili, garantendo stabilità del segnale a lungo termine in architetture di rete complesse.

Progettazione strutturale: ingegneria per la terminazione diretta

L'architettura principale del cavo in fibra ottica break-out multiuso è progettata per semplificare il processo di installazione massimizzando al tempo stesso la protezione della fibra. A differenza dei cavi di distribuzione standard, il design break-out tratta ciascuna fibra come un'entità indipendente all'interno del cavo più grande.

Costruzione della sottounità: ogni singola fibra è protetta come un'unità a buffer stretto da Φ900μm circondata da elementi di rinforzo in aramide ad alta resistenza.

Elemento di rinforzo centrale: un nucleo non metallico in plastica rinforzata con fibra (FRP) funge da ancoraggio centrale, fornendo la rigidità necessaria per evitare attorcigliamenti durante le trazioni verticali o orizzontali.

Nucleo a strati intrecciati: le subunità sono intrecciate con precisione attorno al FRP, una struttura del cavo a strati intrecciati che migliora significativamente la capacità del cavo di resistere ai carichi di trazione durante l'installazione.

Opzioni di rivestimento: per soddisfare diversi codici di costruzione, la guaina esterna è disponibile in cloruro di polivinile (PVC) o materiali a basso contenuto di fumi e zero alogeni (LSZH), garantendo la conformità ai requisiti ignifughi.

Caratteristiche

La struttura del cavo a strati intrecciati e il nucleo di rinforzo centrale non metallico consentono al cavo di resistere a una maggiore tensione

Il materiale esterno del cavo in fibra ottica break-out multiuso è resistente alla corrosione, impermeabile, resistente ai raggi UV, ignifugo ed ecologico.

Il filato di aramide come elemento di forza conferisce al cavo un'eccellente resistenza alla trazione

Applicazioni

Distribuzione cavi per interni per qualsiasi scopo

Cavo di distribuzione della dorsale

Standard

Soddisfa gli standard YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, ecc. Oltre ai normali prodotti in PVC, esistono anche prodotti che hanno superato la certificazione UL OFNR; I prodotti LSZH utilizzano materiali diversi per soddisfare IEC60332-1 o IEC60332-3C.

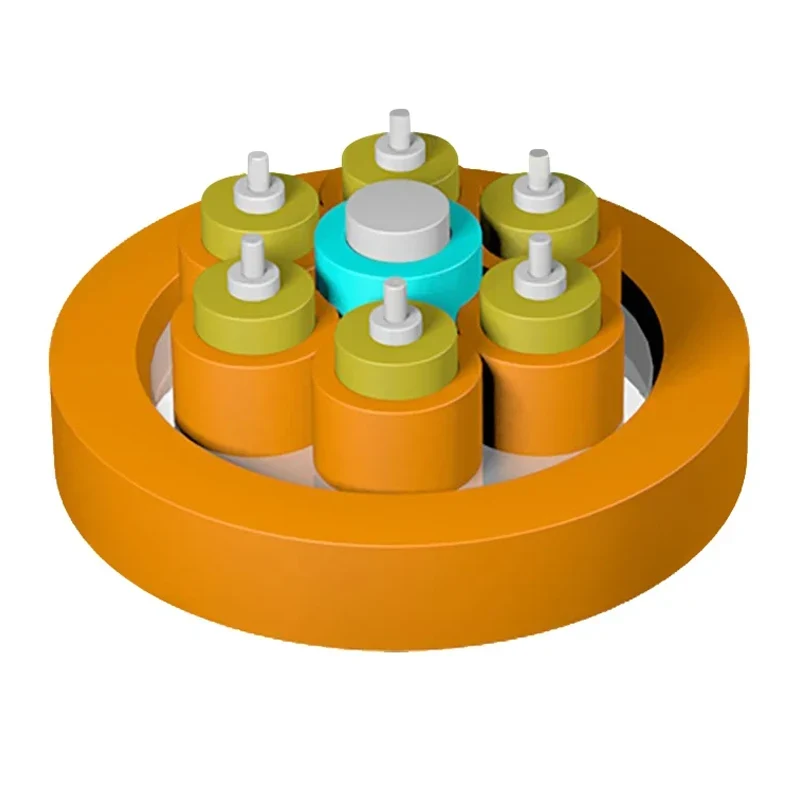

Disegno della struttura

1. Fibra tampone stretta

2. Filato di aramide

3.Membro della forza FRP

4. Giacca della subunità

5.Giacca

Parametri tecnici

Caratteristiche ottiche

Vantaggi strategici: affrontare le sfide di approvvigionamento e installazione

Quando acquistano il cavo in fibra ottica break-out multiuso, i responsabili degli approvvigionamenti spesso danno priorità al costo totale di proprietà e alla facilità di implementazione. Orientalfiber si concentra su tre aree chiave di valore:

1. Riduzione significativa dei costi del lavoro

Poiché ciascuna sottounità del cavo in fibra ottica è effettivamente un proprio ponticello rinforzato, i tecnici possono rimuovere il rivestimento esterno e instradare le singole fibre direttamente all'apparecchiatura. Ciò elimina la necessità di effettuare giunzioni in pigtail, riducendo sia il tempo trascorso sul posto sia il rischio di perdita di segnale correlata alla giunzione.

2. Affidabilità nelle dorsali verticali e orizzontali

Il filato aramidico come elemento di rinforzo conferisce al cavo un'eccellente resistenza alla trazione, rendendolo adatto per applicazioni montanti in centri uffici a più piani o strutture industriali. Il nucleo di rinforzo centrale non metallico garantisce che il cavo rimanga leggero e immune alle interferenze elettromagnetiche, che è fondamentale per le connessioni front-end industriali nelle reti elettriche e nel trasporto ferroviario.

3. Conformità ambientale e di sicurezza

Il materiale esterno del cavo in fibra ottica breakout multiuso è progettato per essere resistente alla corrosione, impermeabile e resistente ai raggi UV. Offrendo opzioni LSZH in PVC certificato UL OFNR e conformi a IEC60332-1/3C, garantiamo che la vostra infrastruttura soddisfi i più severi standard di sicurezza antincendio per la distribuzione di cavi interni per qualsiasi scopo.

Eccellenza produttiva e garanzia di qualità

Jiangsu Xuben Photoelectric Technology Co., Ltd mantiene una base produttiva di 15.000 metri quadrati con quattro fabbriche specializzate. Il nostro impegno per una produzione raffinata è convalidato da:

Produzione annuale: una capacità produttiva valutata a 20 milioni di dollari USA, che garantisce tempi di consegna stabili per progetti di ingegneria su larga scala.

Standard certificati: il nostro gruppo detiene le certificazioni ISO9001 e ISO45001. Il cavo in fibra ottica breakout multiuso aderisce specificamente agli standard YD/T 1258.4, ICEA-596, GR-409 e IEC 60793.

Prestazioni verificate: ogni lotto viene sottoposto a test rigorosi per verificarne la resistenza alla trazione, la resistenza allo schiacciamento e l'uniformità di attenuazione prima di lasciare la fabbrica.

Scenari applicativi chiave

La versatilità del cavo in fibra ottica break-out multiuso lo rende indispensabile per:

Interconnessioni del data center: cablaggio ad alta densità tra rack di server e aree di distribuzione principali.

Distribuzione della dorsale del campus: collegamento di più armadi di comunicazione tra grandi siti istituzionali.

Reti industriali: fornitura di robusti collegamenti in fibra nelle autostrade e nelle centrali elettriche dove la durabilità non è negoziabile.

Distribuzione interna: cablaggio orizzontale per uso generale in cui le fibre devono essere dirette verso le singole prese a muro.

Domande frequenti (FAQ)

Qual è la differenza principale tra un cavo breakout e un cavo di distribuzione?

In un cavo di distribuzione, le fibre sono raggruppate sotto un'unica guaina. Nel cavo in fibra ottica break-out multiuso, ogni fibra ha la propria guaina individuale e elementi di rinforzo in aramide. Ciò consente di maneggiare le fibre come patch cord una volta rimossa la guaina esterna principale, fornendo una protezione meccanica superiore nel punto terminale.

Orientalfiber fornisce colori di giacche o titoli di fibre personalizzati?

SÌ. Come parte del gruppo Jiangsu Xuben Photoelectric Technology Co., Ltd, la nostra fabbrica di cavi in ​​fibra ottica per interni può personalizzare il cavo in fibra ottica break-out multiuso per soddisfare requisiti specifici del progetto, inclusi il numero di fibre (tipicamente da 2 a 48 core) e specifiche classificazioni ignifughe.

Questo cavo è adatto per l'uso in passerelle portacavi con elevata umidità?

Sebbene sia stato progettato principalmente per uso interno, il materiale esterno del nostro cavo in fibra ottica break-out multiuso è resistente all'umidità e alla corrosione, rendendolo adatto per l'uso nei tipici scantinati degli edifici o nei tunnel industriali climatizzati
