Scatola di distribuzione del cavo ottico pre-connettorato GFS-004-002C
1. Generale1.1 Descrizione Casella di distribuzione ottica pre-connettorato come apparecchiatura nodo di distribuzione di rete FTTX più avanzata, fornire una connessione rapida e affidabile, una buona protezione e una gestione per la rete FTTX.Tipo di produzioneClassificazioneGFS-004-002CScatol......
Casella di distribuzione ottica pre-connettorato come apparecchiatura nodo di distribuzione di rete FTTX più avanzata, fornire una connessione rapida e affidabile, una buona protezione e una gestione per la rete FTTX.
Tipo di produzione
Classificazione
GFS-004-002C
Scatola di distribuzione di cavi in fibra ottica pre-connettorato

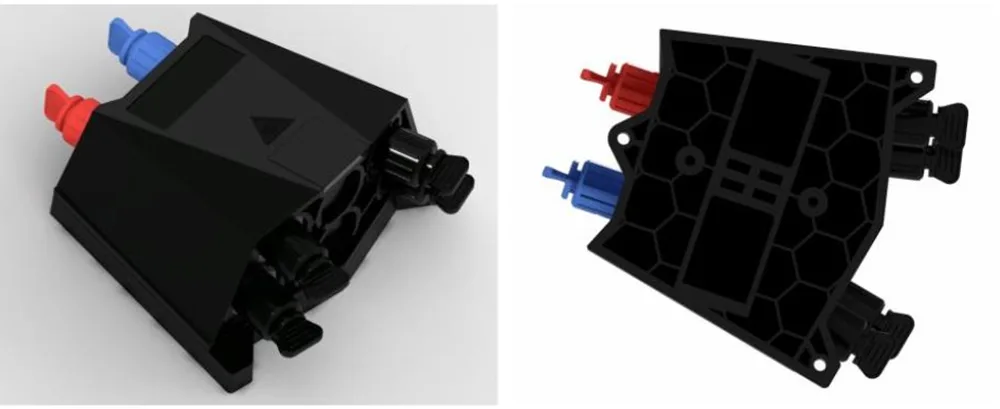

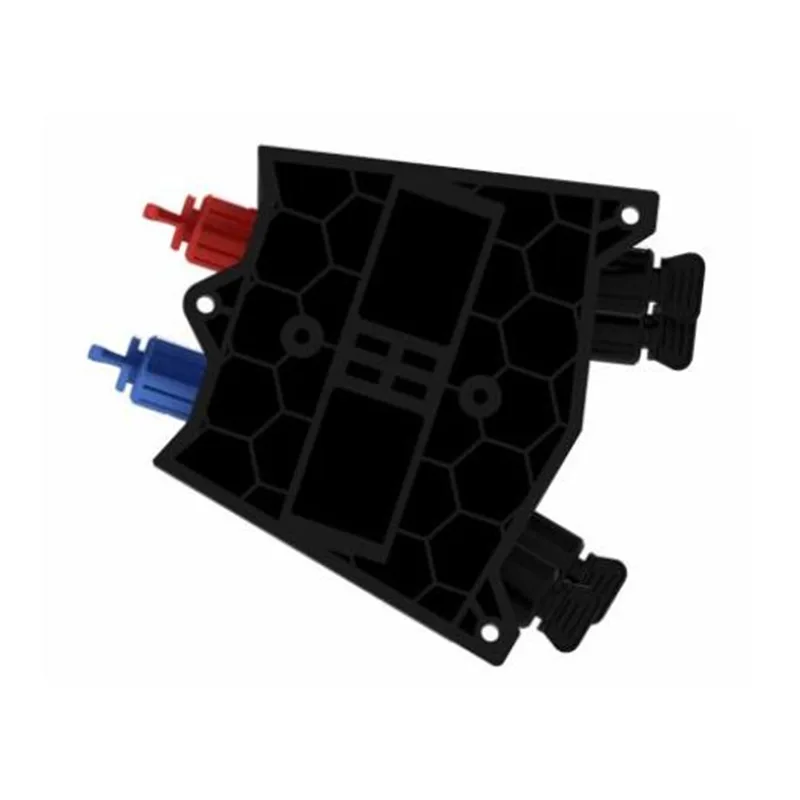

Aspetto di GFS-004-002C
1.2 Gli standard sono conformi
La produzione offerta è progettata, prodotta e testata secondo gli standard come segue:
That-T G.652
Caratteristiche di una fibra ottica a modalità singola
IEC 60794-1-1
Cavi in fibra ottica-Parto 1-1: Specifiche generiche generali
IEC 60794-1-2
Cavi in fibra ottica-Parto 1-2: Specifica generica Basico Basico Procedura di prova del cavo ottico
1.3 Ambiente applicazioni
Articolo
Valore
Temperatura operativa
-40 ºC ~+65 ºC
Temperatura di installazione
-5 ºC ~+40 ºC
Temperatura di conservazione
-40ºC ~+65 ºC
Pressione atmosferica
70 ~ 106kpa
Umidità relativa
≤93 % (+40 ℃)
2. Caratteristiche
1. Il guscio inferiore e il coperchio superiore sono saldati dalla saldatura a piastra calda, che non è ridotta.
5. L'interno è dotato di splitter FBT 1x2+ splitter PLC 1x4 o splitter 1x4 PLC.
6. Metodo di installazione: montato sul polo, montato sull'antenna, montato a parete.
3. Specifiche
3.1 Specifiche meccaniche
Articolo
Specifiche
Osservazione
Materiale di alloggio
Pp +gf
Materiale dell'accessorio in metallo
Acciaio inossidabile di alta qualità

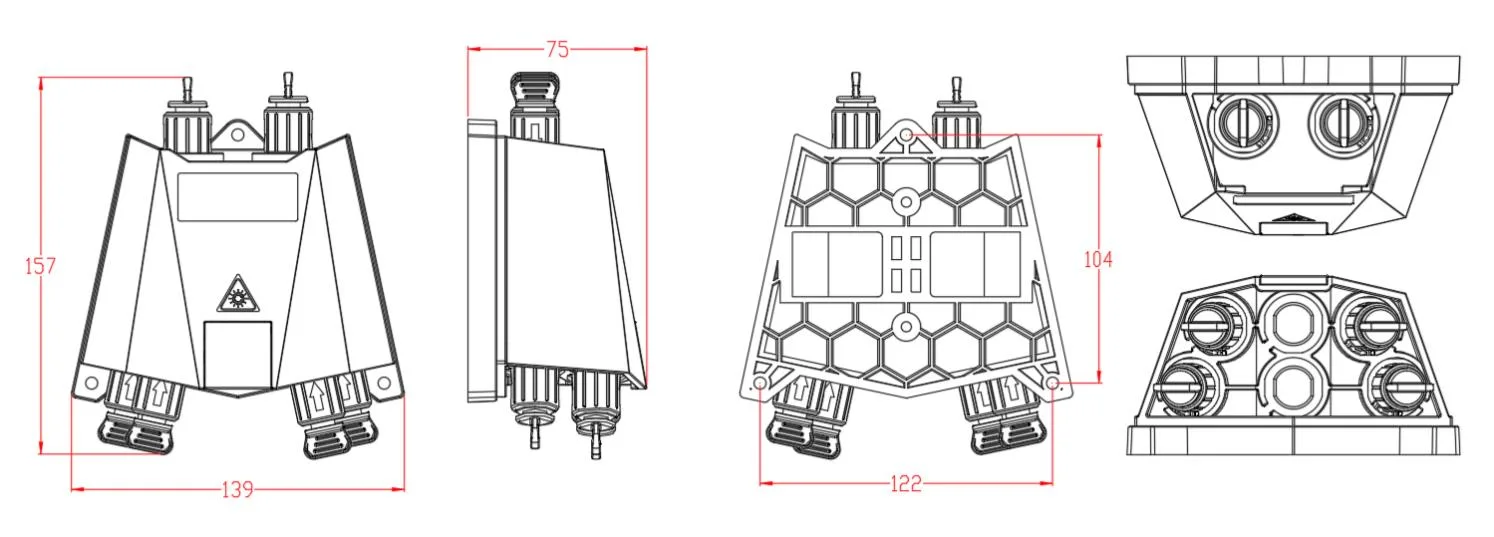

Dimensione esterna (mm)
157*139*75mm
Colore
Nero
Posizione del foro di installazione (mm)
122*104
Numero di adattatori pre-connettorizzati
10
Splitter
Splitter FBT 1x2+ splitter 1x4 PLC
Grado IP
IP68
Infiammabilità
Ul94-Hb
Predefinito
Test di spray salino neutro (NSS)
48h
4. Configurazione
Parametri ottici principali
Splitter
IL(dB)
RL (DB)
IL(dB)
Metodo di prova
Splitter
Scatola di distribuzione
1*2 FBT (90/10) + 1*4 PLC Splitter,
con connettore SCAPC
1*2 FBT (90%)
≤1
≥55
≤1.2
IL:
Metodo IEC61300-3-4 b
RL:
Metodo IEC61300-3-6 1
1*2 FBT (10%) +1* 4 plc
≤18.60
≥55
≤18,80
1*2 FBT (80/20) + 1*4 PLC Splitter,
con connettore SCAPC
1*2 FBT (80%)
≤1. 40
≥55
≤1.6
1*2 FBT (20%) +1* 4 plc
≤15,5
≥55
≤15,7
1*2 FBT (70/30) + 1*4 PLC Splitter,
con connettore SCAPC
1*2 FBT (70%)
≤2,1
≥55
≤2,5
1*2 FBT (30%) +1* 4 plc
≤13.4
≥55
≤13.6
1*2 FBT (60/40) + 1*4 PLC Splitter,
con connettore SCAPC
1*2 FBT (60%)
≤2,8
≥55
≤3
1*2 FBT (40%) +1* 4 plc
≤12.3
≥55
≤12,5
1*2 FBT (50/50) + 1*4 PLC Splitter,
con connettore SCAPC
1*2 FBT (50%)
≤3,7
≥55
≤3,9
1*2 FBT (50%) +1* 4 plc
≤11.2
≥55
≤11.4
1* 4 PLC Splitter,
con connettore SCAPC
1* 4 plc
≤7.1
≥55db
≤7.3
I parametri ottici mostrati nella tabella sopra sono valori predefiniti e possono essere personalizzati in base ai requisiti.

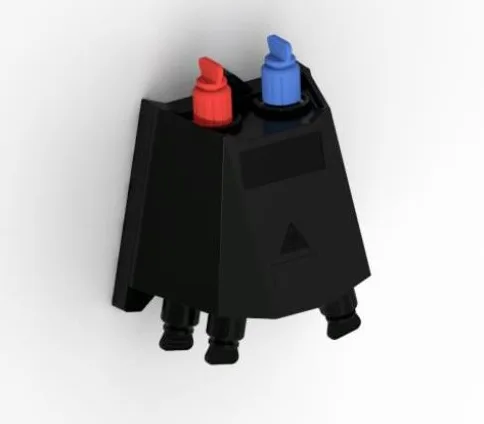

5. Immagine del prodotto

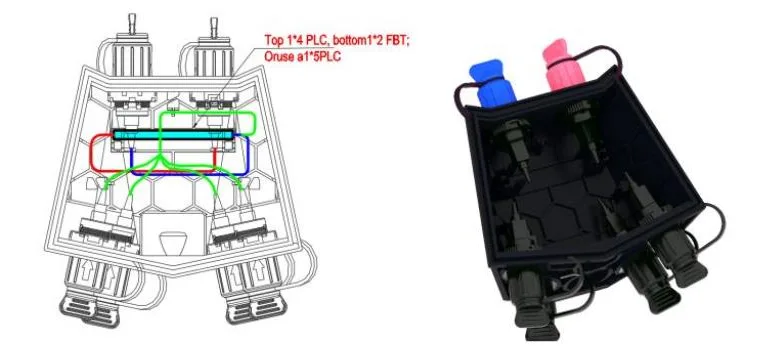

5.1 Vie di cavo del prodotto:
1 * 2 FBT + 1 * 4 Via del cavo splitter PLC

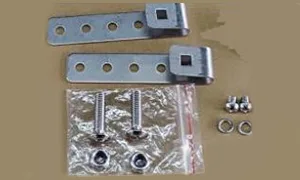

5.2 Accessori
NO.
Nome della parte
Immagine di riferimento
Unità
Quantità
Osservazione
1
Utenti manuali
/
PC
1
IN
2
Rapporto di test splitter
/
PC
1
IN
3
Kit montato a parete
impostato
1
Opzionale come richiesta del cliente
4
Kit montato a palo
impostato
1
Opzionale come richiesta del cliente
5
Montato sull'antenna kit
impostato
1
Opzionale come richiesta del cliente
6. Caratteristiche ambientali
Questo prodotto è conforme alla direttiva di protezione ambientale ROHS e al contenuto di piombo, cadmio, mercurio, cromo esavalente, bifenil polibominato (PBB) e difenil etere polibominato (PBDE) non supera il limite.
7. Installazione
7.1. Installazione montata a parete
Praticare 3 fori nel muro in base alla dimensione, posizionare il tappo di espansione φ7.5*40, posizionare la scatola per abbinare i fori e utilizzare le viti per fissare.
Installazione montata a parete
7.2. Installazione montata sul palo

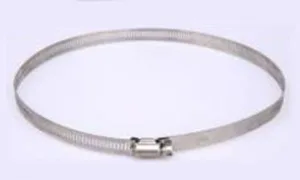

Passa l'anello a cerchio attraverso lo slot della piastra posteriore e fissalo sul palo delle telecomunicazioni.
Installazione montata con l'asta
7.3. La struttura aerea
Legare l'installazione sul telaio dell'alto appeso sul filo, quindi bullò, impedire la caduta del caso.
La struttura aerea
8. Funzionamento del connettore

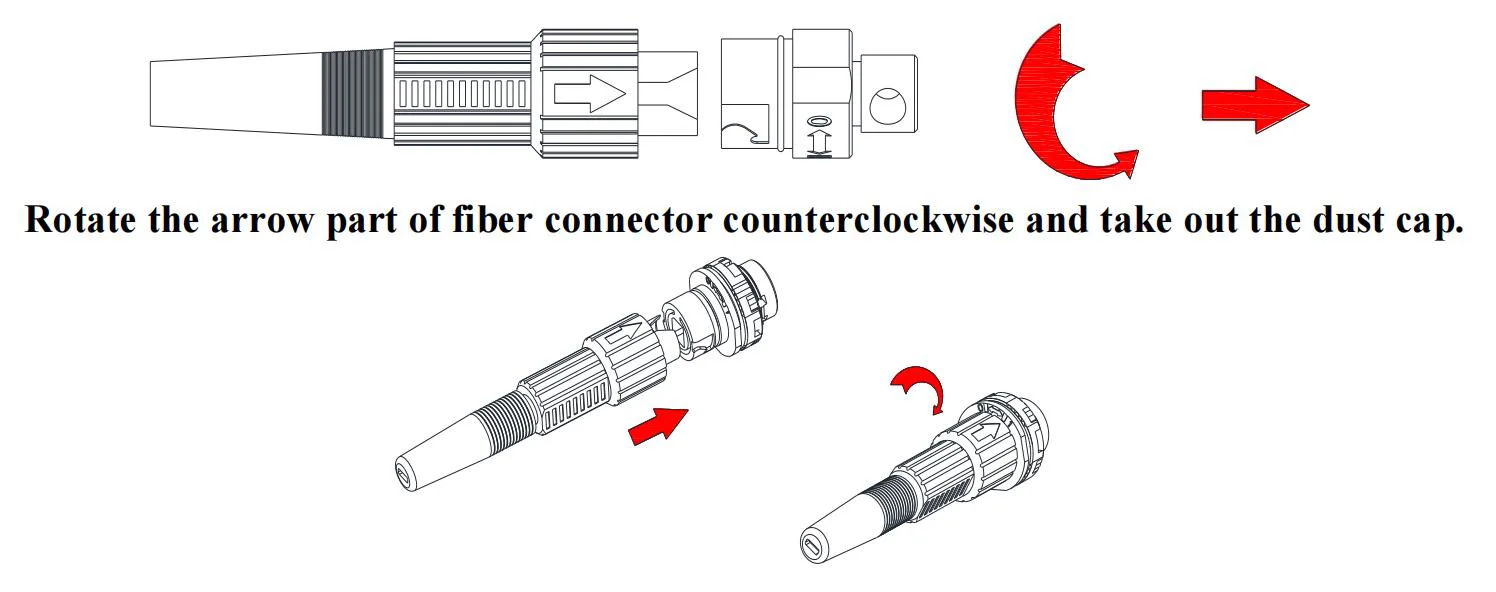

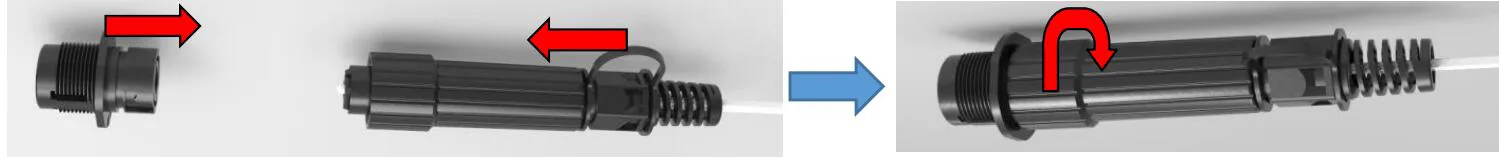

8.1 Adattatore pre -connesso - A (E)
La parte della freccia del connettore in fibra è sopra, inserire il connettore della fibra nella presa e quindi ruotare la parte della freccia in senso orario.

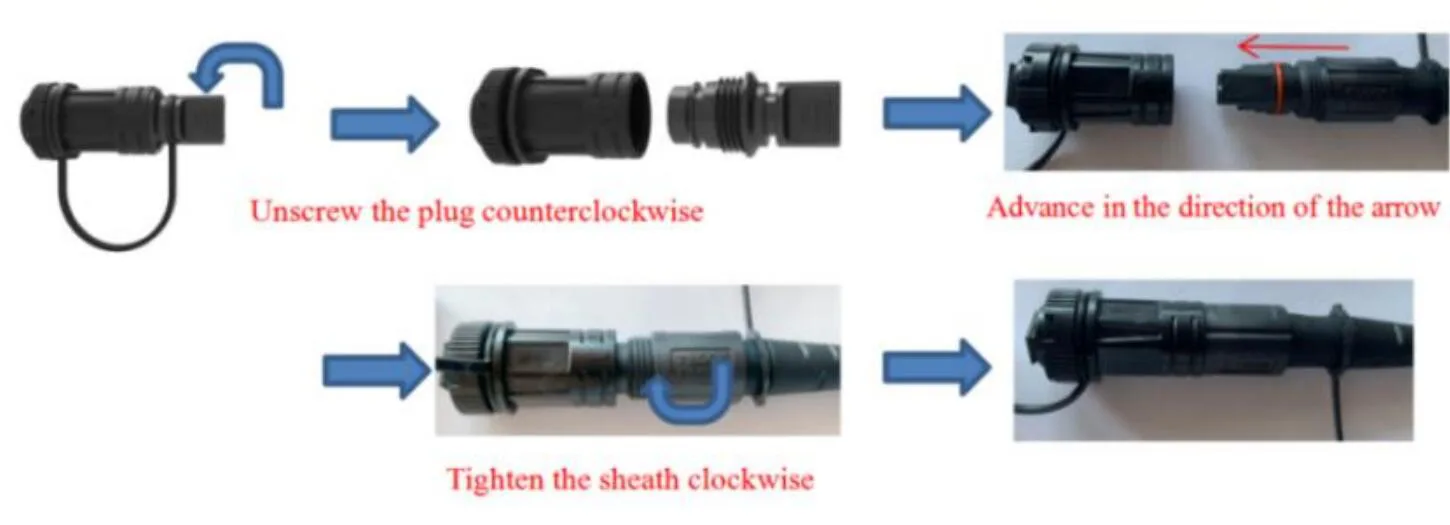

8.2 Adattatore pre -connesso - B (XL)
⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;
⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;
⚫ Inserire la spina della molla a scatto nella guaina;
⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;
⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario

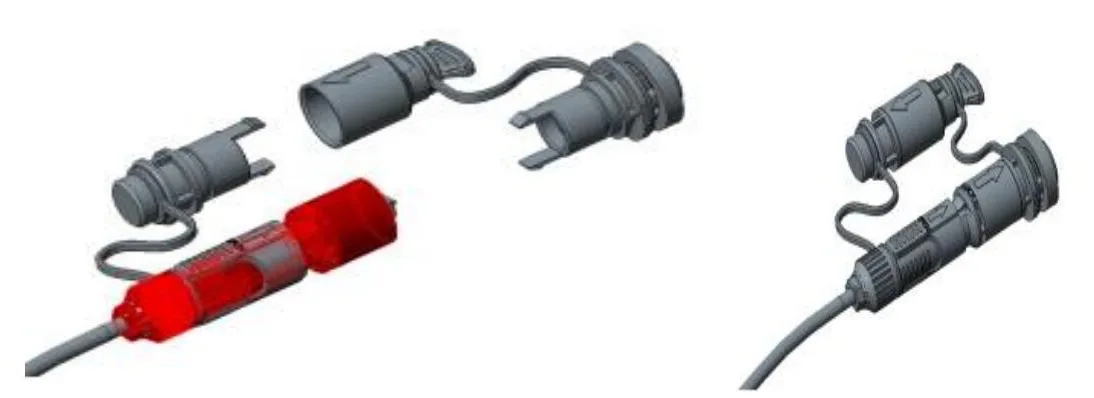

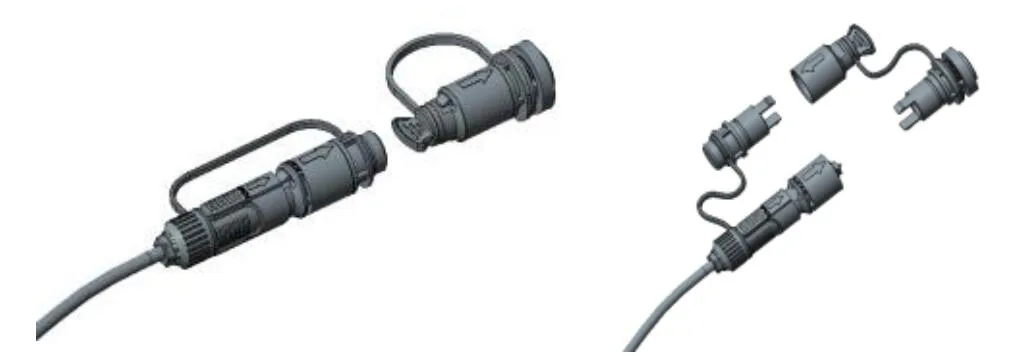

8.3 Adattatore pre -connesso - C
⚫ Spingere l'anello scorrevole sulla spina preformata in fibra ottica nella direzione della freccia per rimuovere il tappo della polvere; Premere il pulsante per estrarre il tappo della polvere sull'adattatore nella direzione della freccia.
⚫ Allineare il corpo della spina preformata con la fibbia dell'adattatore fino a quando non è fissata. Collegare le due coperture per polvere allo stesso modo.
⚫ La spina prefabbricata installata spinge l'anello scorrevole per rilasciare la fibbia, quindi tira il corpo principale all'indietro per separarlo.
8.4 Adattatore pre -connesso - D

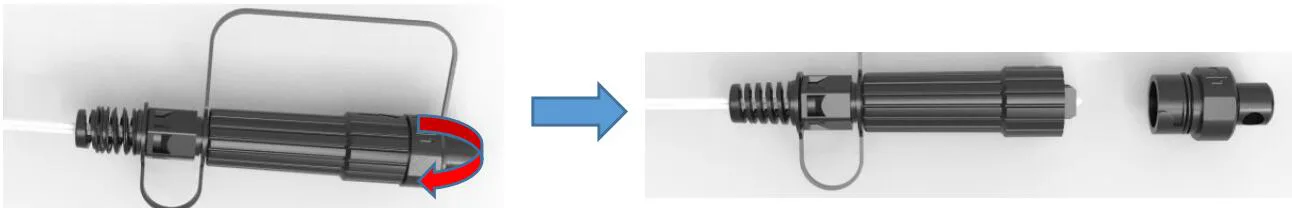

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia.
⚫ Collegare la spina pre -connessa D e l'adattatore pre -connesso D nella direzione della freccia e ruotare la spina in senso orario per ripararla.
8.5 Adattatore pre -connesso - E (A)

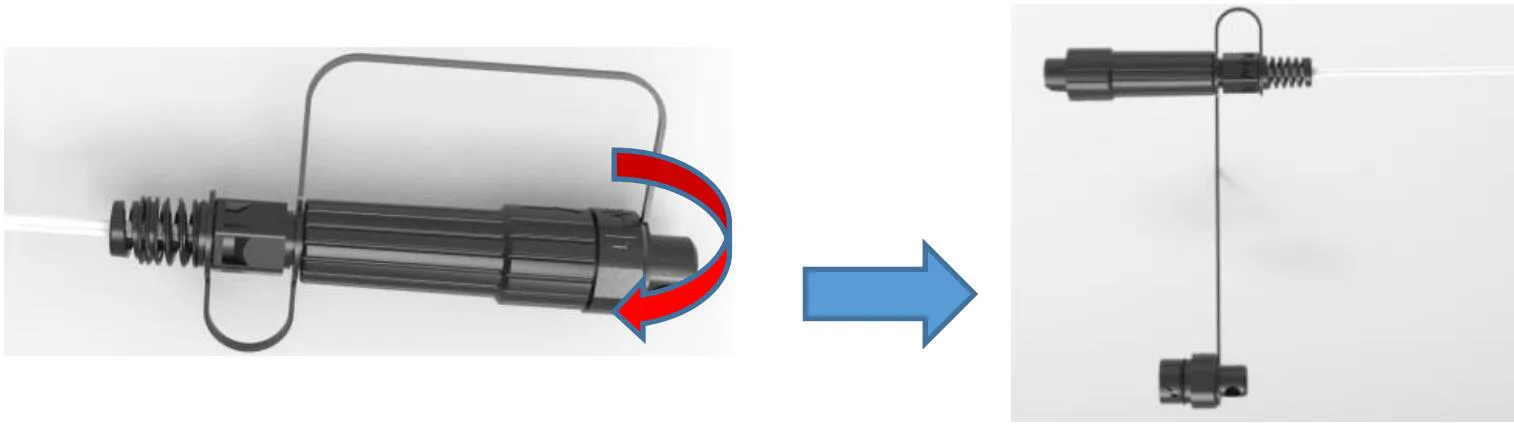

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia
⚫ Collegare la spina pre -connessa E e l'adattatore pre -connesso E nella direzione della freccia e ruotare la spina in senso orario per risolverla.

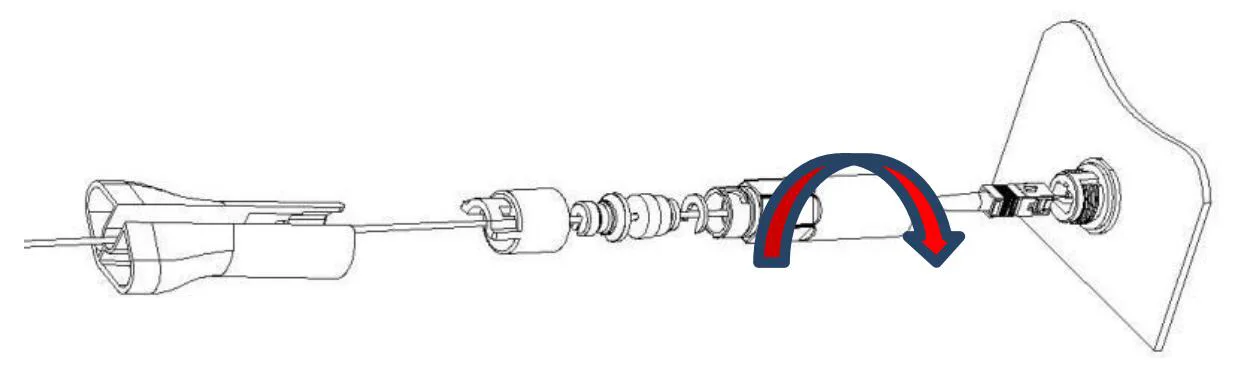

8.6 Adattatore pre -connesso -F (SC)
⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;
⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;
⚫ Inserire la spina della molla a scatto nella guaina;
⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;
⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario.
8.7 Adattatore pre -connesso - G
9. Pacchetto
Articolo
Materiale
Dimensione (mm)
Quantità
Peso lordo (kg)
Confezionamento di prodotti indipendenti
Cartone
170x150x85
1
0.6
Cartone di imballaggio esterno
Cartone
360x320x465
20
13
Nota: senza vassoio di stoccaggio del cavo a discesa
