Scatola di distribuzione del cavo ottico pre-connettorato GFS-016-007C

1. Generale

1.1 Descrizione

Casella di distribuzione ottica pre-connettorato come apparecchiatura nodo di distribuzione di rete FTTX più avanzata, fornire una connessione rapida e affidabile, una buona protezione e una gestione per FTTX rete.

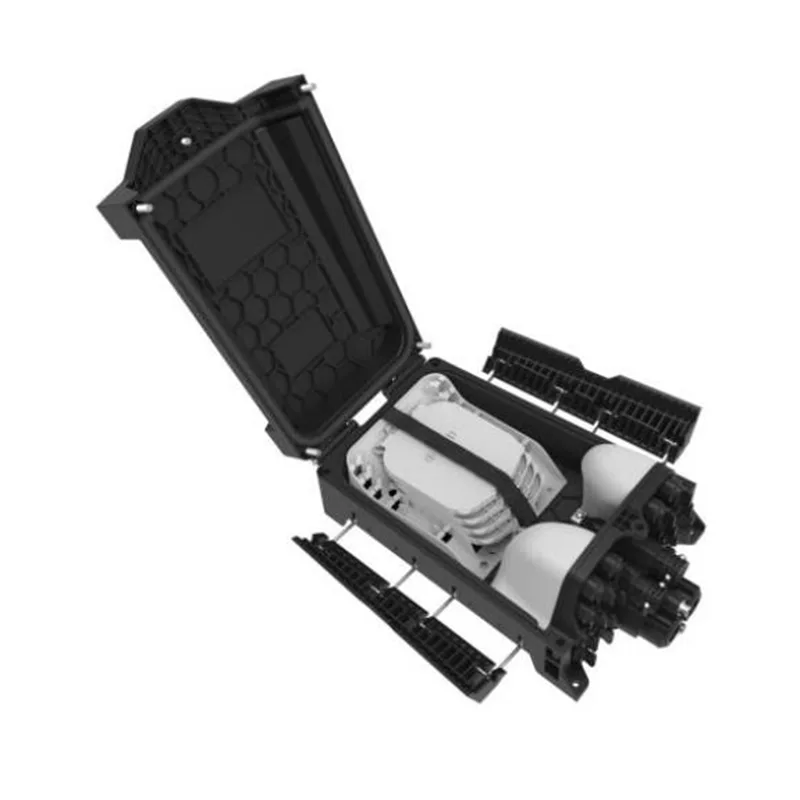

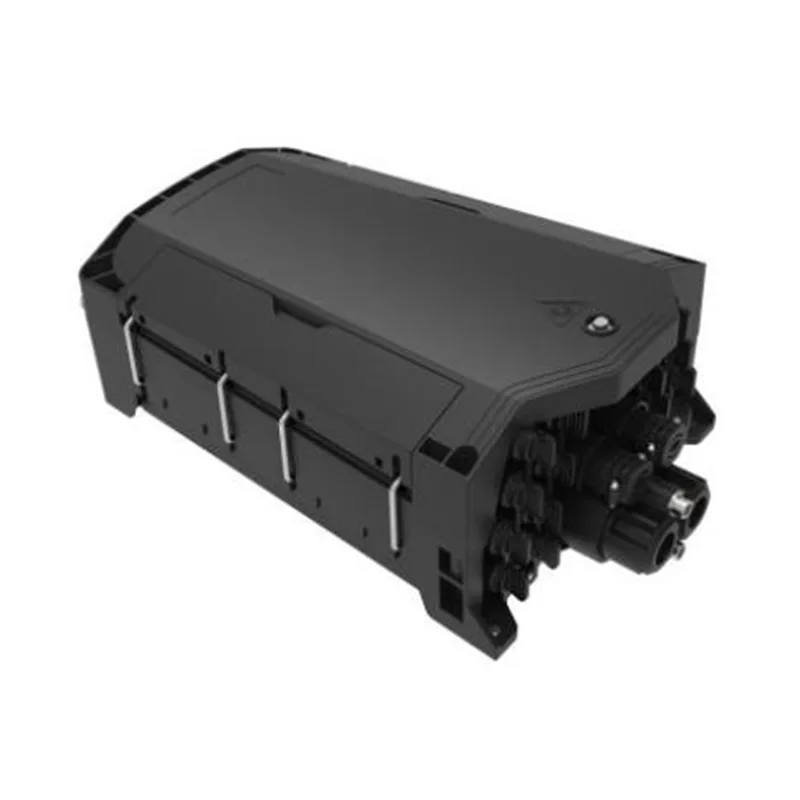

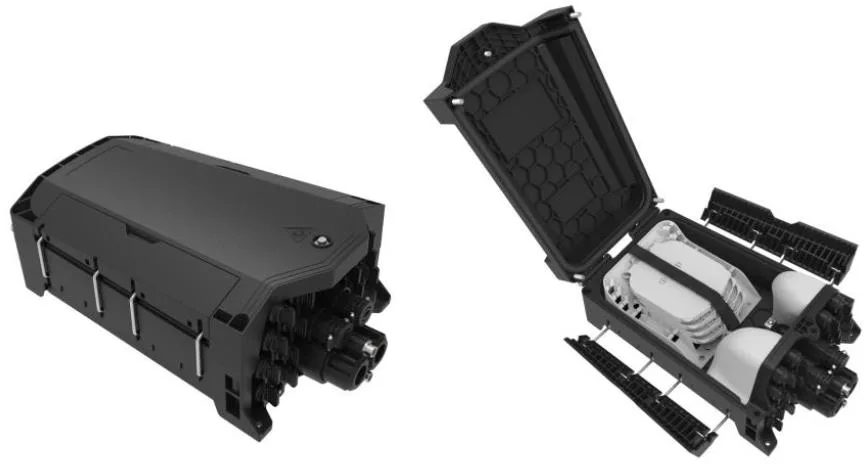

Aspetto di GFS-016-007C

1.2 Gli standard sono conformi

La produzione offerta è progettata, prodotta e testata secondo gli standard come segue:

1.3 Ambiente applicazioni

2. Caratteristiche

1. Il guscio inferiore e il coperchio superiore sono saldati dalla saldatura a piastra calda, che non è ridotta.

2. Materiale: pp+gf.

3. Proofzione dell'umidità, impermeabile, anti-invecchiamento, anti-invecchiamento.

4. Livello di protezione fino a IP68.

5. 1 ingresso del cavo ottico ovale, 2 voci del cavo ottico di ramo e 16 adattatori pre-collegati.

6. Sono disponibili vari tipi di vassoi di giunzione.

7. Metodo di installazione: montato sul polo, montato sull'antenna, montato a parete.

3. Specifiche

3.1 Specifiche meccaniche

4. Configurazione

4.1 Parametri ottici principali

I parametri ottici mostrati nella tabella sopra sono valori predefiniti e possono essere personalizzati in base ai requisiti.

5. Immagine del prodotto

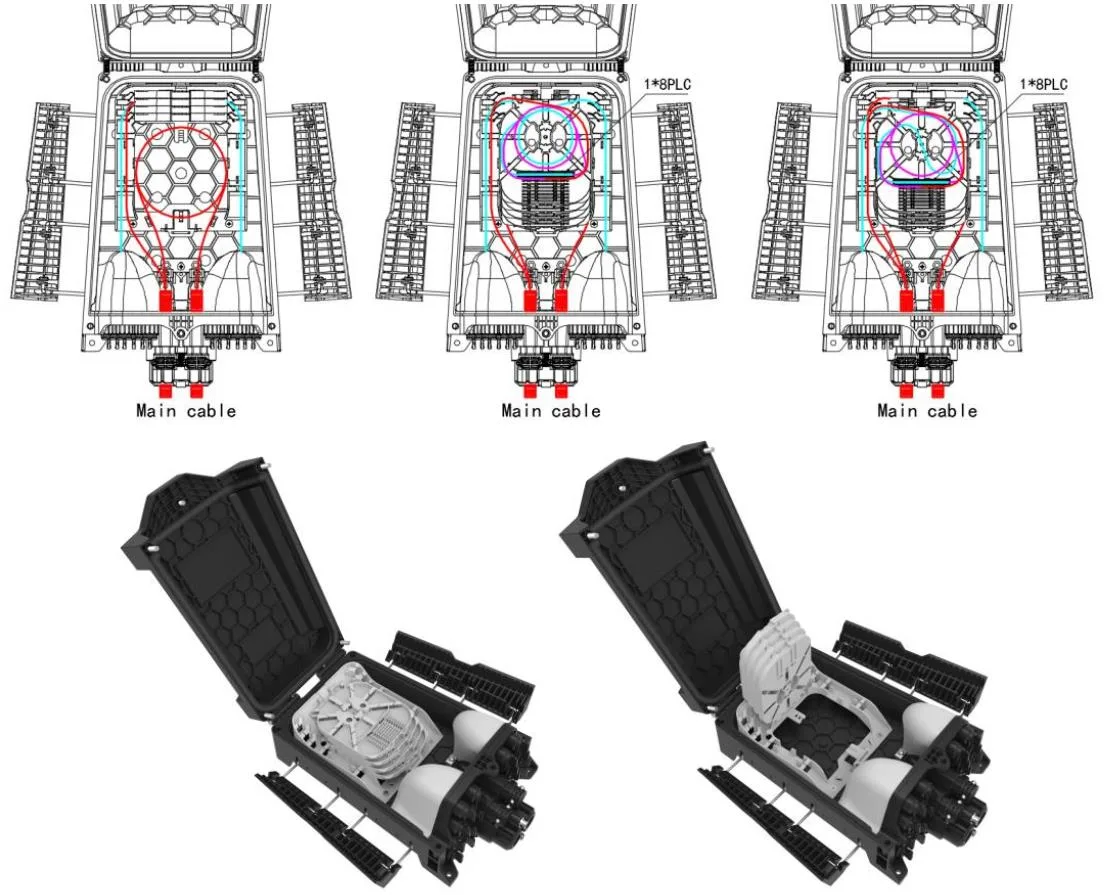

5.1 Vie di cavo del prodotto:

Diagramma di routing GFS-016-007C

5.2 VASSOGGIO DI SPIGNIZIONE

Articolo	Vassoio di giunzione a	Vassoio di giunzione b	Vassoio di giunzione c
Dimensioni (H*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Peso netto (kg)	0.017	0.026	0.026
Immagine
Colore	Pantone 428C	Pantone 428C	Pantone 428C
Materiale	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Capacità di giunzione di un vassoio (core)	12  (1 strato di manicotto protettivo restringente di calore)	16  (2 strati di manicotto protettivo restringimento del calore)	2 (2 strati di manicotto protettivo restringimento del calore)
Capacità splitter di atray (PC)	/	1  (PLC 1x2, 1x4, 1x8, fibra 0,9 mm, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, fibra 0,9 mm, 60x7x4mm), 1 (PLC 1x16, fibra da 0,9 mm, 60x12x4mm), 1  (1*2 FBT, fibra da 0,9 mm, Ø3*60mm)
Massimo (PC)	8	4	4
Predefinito (PC)	/	4	/

Nota:

1. I vassoi di cui sopra possono essere miscelati in base ai requisiti.

2. Regole di configurazione: 2a = 1b = 1c I tipi di dischi in fibra stanno aumentando continuamente

5.3 Accessori

NO.	Nome della parte	Immagine di riferimento	Unità	Quantità	Osservazione
1	Utenti manuali	/	PC	1	IN
2	Rapporto di test splitter	/	PC	1	IN

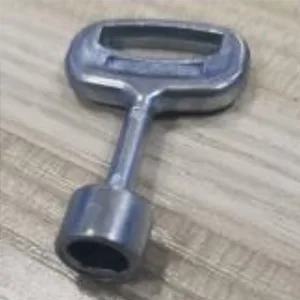

3	Chiave		PC	1	Tipo "d"

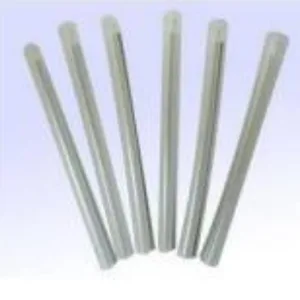

4	Manica di protezione shrinkabile a calore		PC	16	L = 45 mm, facoltativo come richiesta del cliente

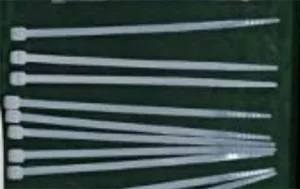

5	Cravatta in nylon		PC	10	3x100mm

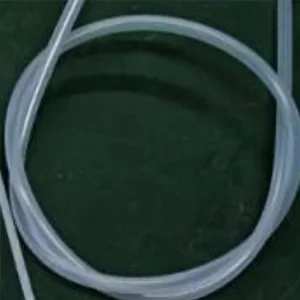

6	Tubo di protezione in fibra nuda		PC	1	OD5mm x 50 cm

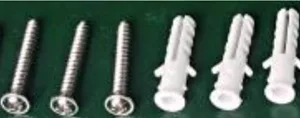

7	Kit montato a parete		impostato	1	Facoltativo come richiesta del cliente. (Tappo di plastica espanso φ8x40mm, viti auto-toccanti Phillips m5x40mm.)

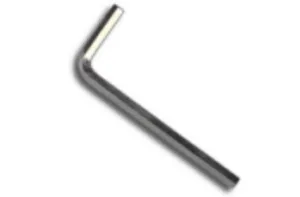

8	M6 Allen Key		PC	1	M6

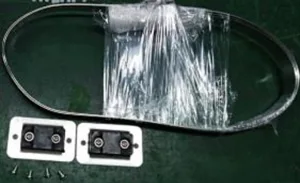

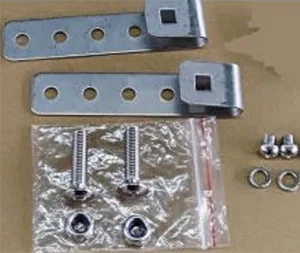

9	Kit montato a palo		impostato	1	Opzionale come richiesta del cliente
10	Kit montato sull'antenna		impostato	1	Opzionale come richiesta del cliente

6. Caratteristiche ambientali

Questo prodotto è conforme alla direttiva di protezione ambientale ROHS e al contenuto di piombo, cadmio, mercurio, cromo esavalente, bifenil polibromato (PBB) (PBB) e difenil etere polibromato (PBDE) non supera il limite.

7. Installazione

7.1. Installazione montata a parete

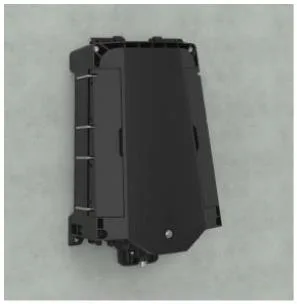

Praticare 3 fori nel muro Secondo la dimensione nella Tabella 3.1, posizionare il plugφ7.5*40 di espansione, posizionare la scatola per abbinare i fori e utilizzare le viti per fissare.

Installazione montata a parete

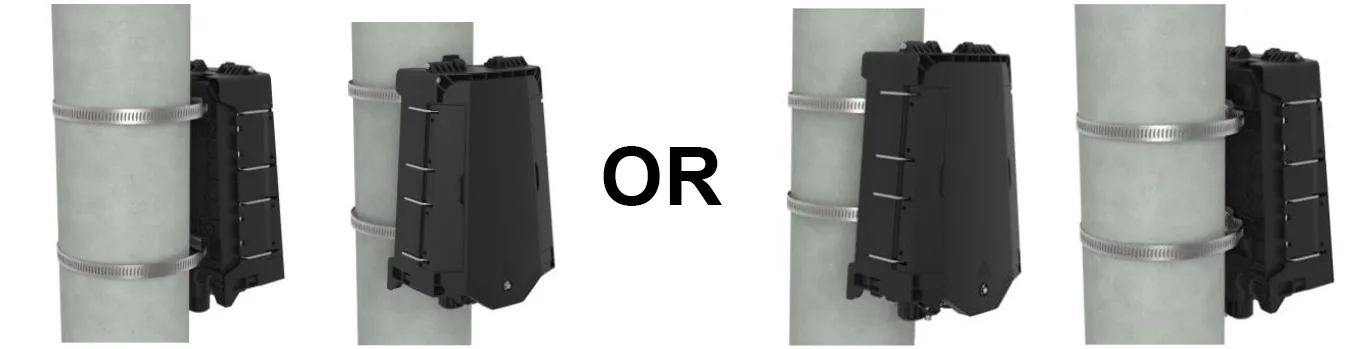

7.2. Installazione montata sul palo

Passa l'anello a cerchio attraverso lo slot della piastra posteriore e fissalo sul palo della telecomunicazione

Installazione montata con l'asta

7.3 Installazione montata a parete (con vassoio di archiviazione per cavi)

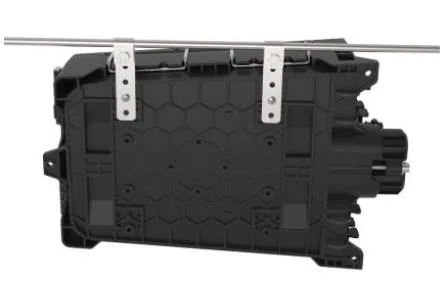

Legare i due installati sul telaio dell'alto appeso sul filo e poi bullonato, impedire la caduta del caso.

La struttura aerea

8. Funzionamento del connettore

8.1 Adattatore pre -connesso - A （E）

⚫ Ruotare la parte della freccia del connettore in fibra in senso antiorario ed eliminare il tappo della polvere.

⚫ La parte della freccia del connettore in fibra è sopra, inserire il connettore della fibra nella presa e quindi ruotare la freccia parte in senso orario.

8.2 Adattatore pre -connesso - B （XL）

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario

8.3 Adattatore pre -connesso - C

⚫ Spingere l'anello scorrevole sulla spina preformata in fibra ottica nella direzione della freccia per rimuovere il tappo della polvere; Premere il pulsante per estrarre il tappo della polvere sull'adattatore nella direzione della freccia.

⚫ Allineare il corpo della spina preformata con la fibbia dell'adattatore fino a quando non è fissata. Collegare le due coperture per polvere allo stesso modo.

⚫ La spina prefabbricata installata spinge l'anello scorrevole per rilasciare la fibbia, quindi tira il corpo principale all'indietro per separarlo.

8.4 Adattatore pre -connesso - D

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia.

⚫ Collegare la spina pre -connessa D e l'adattatore pre -connesso D nella direzione della freccia e ruotare la spina in senso orario per ripararla.

8.5 Adattatore pre -connesso - E (A)

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia

⚫ Collegare la spina pre -connessa E e l'adattatore pre -connesso E nella direzione della freccia e ruotare la spina in senso orario per risolverla.

8.6 Adattatore pre -connesso -f

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario.

8.7 Adattatore pre -connesso - G

9. Pacchetto

1pc in una borsa a bolle, 480*400mm;

1 pc In un piccolo cartone, 365*225*145mm, il peso lordo è 2,1 kg;

8 pezzi in un grande cartone ondulato, 470*385*615 mm, il peso lordo è di 18 kg.
