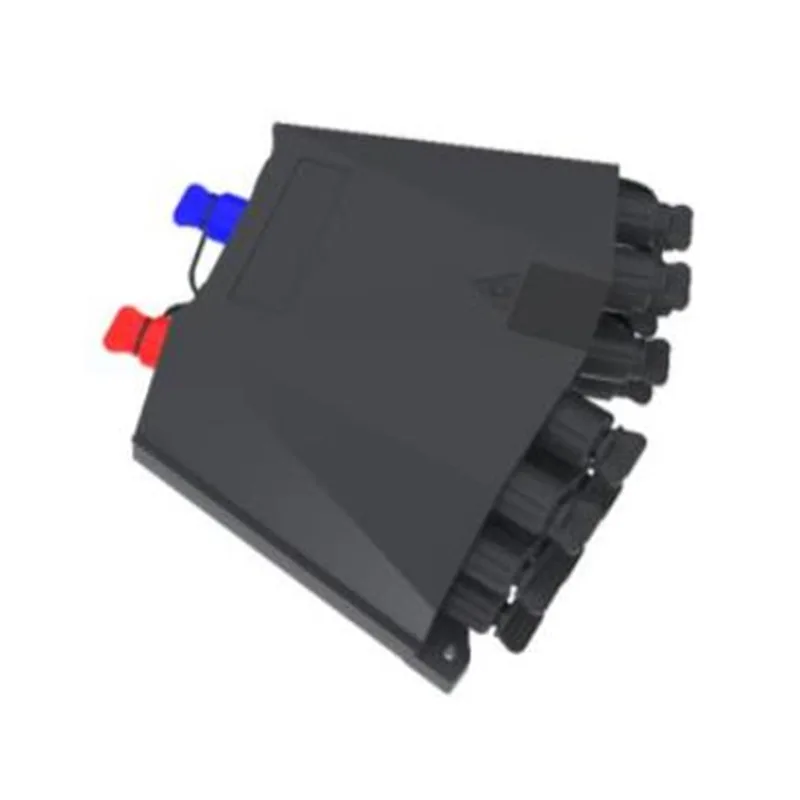

Scatola di distribuzione del cavo ottico pre-connettorato GFS-016-009C

1. Generale

1.1 Descrizione

Casella di distribuzione ottica pre-connettorato come apparecchiatura nodo di distribuzione di rete FTTX più avanzata, fornire una connessione rapida e affidabile, buona protezione e gestione per FTTX rete.

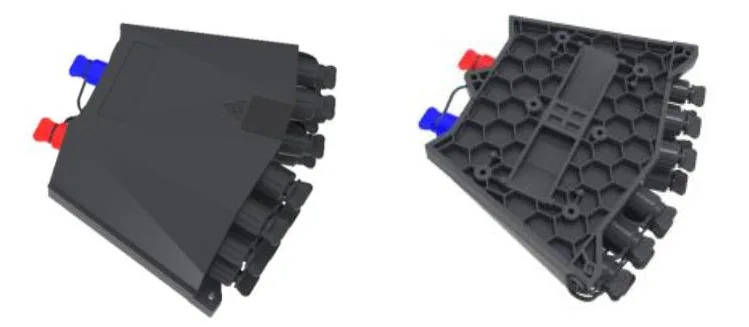

Aspetto di GFS-016-009C

1.2 Gli standard sono conformi

La produzione offerta è progettata, prodotta e testata secondo gli standard come segue:

1.3 Ambiente applicazioni

2. Caratteristiche

1. Il guscio inferiore e il coperchio superiore sono saldati dalla saldatura a piastra calda, che non è ridotta.

2. Materiale: pp+gf.

3. Proofzione dell'umidità, impermeabile, anti-invecchiamento, anti-invecchiamento.

4. Livello di protezione fino a IP68.

5. L'interno è dotato di splitter FBT 1x2+ splitter PLC 1x16 o splitter 1x16 PLC.

6. Metodo di installazione: montato sul polo, montato sull'antenna, montato a parete.

3. Specifiche

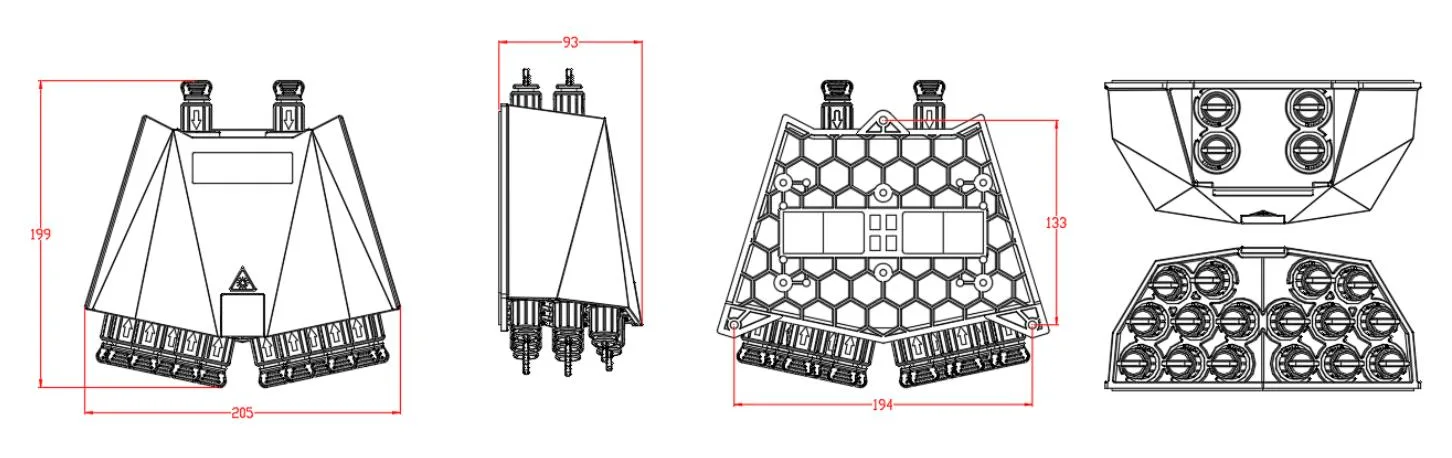

3.1 Specifiche meccaniche

4. Configurazione

4.1 Parametri ottici principali

I parametri ottici mostrati nella tabella sopra sono valori predefiniti e possono essere personalizzati in base ai requisiti.

5. Immagine del prodotto

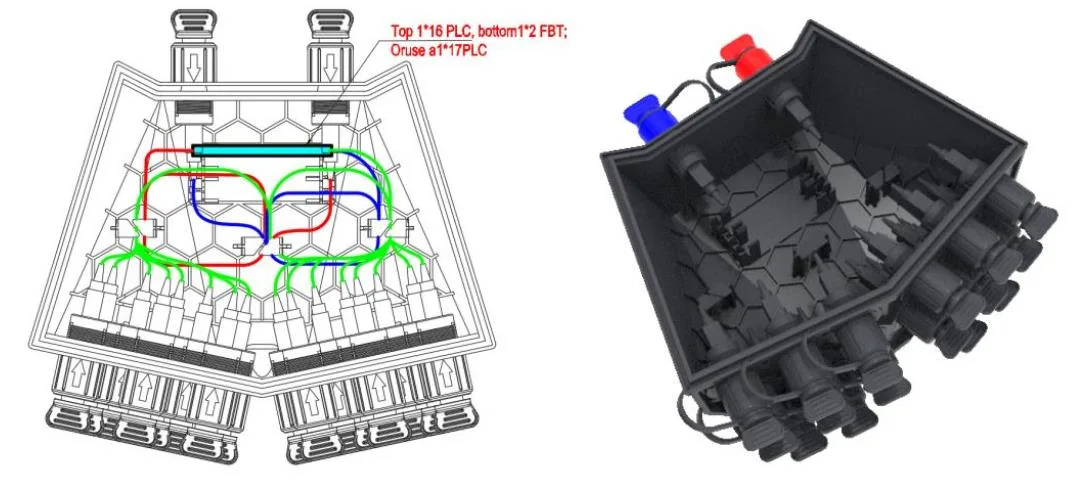

5.1 Vie di cavo del prodotto:

1 * 2 FBT + 1 * 16 PLC Splitter Cable Ways

5.2 Accessori

NO.	Nome della parte	Immagine di riferimento	Unità	Quantità	Osservazione
1	Utenti manuali	/	PC	1	IN
2	Rapporto di test splitter	/	PC	1	IN
3	Kit montato a parete		impostato	1	Opzionale come richiesta del cliente
4	Kit montato a palo		impostato	1	Opzionale come richiesta del cliente
5	Kit montato sull'antenna		impostato	1	Opzionale come richiesta del cliente

6. Caratteristiche ambientali

Questo prodotto è conforme alla direttiva di protezione ambientale ROHS e al contenuto di piombo, cadmio, mercurio, cromo esavalente, bifenil polibominato (PBB) e difenil etere polibominato (PBDE) non supera il limite.

7. Installazione

7.1. Installazione montata a parete

Praticare 3 fori nel muro in base alla dimensione, posizionare il tappo di espansione φ7.5*40, posizionare la scatola per abbinare i fori e utilizzare le viti per fissare.

Installazione montata a parete

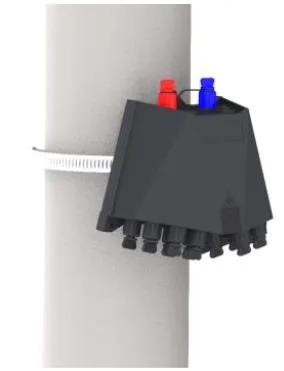

7.2. Installazione montata sul palo

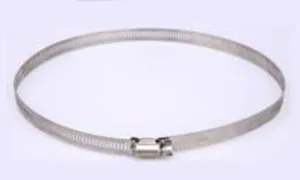

Passa l'anello a cerchio attraverso lo slot della piastra posteriore e fissalo sul palo della telecomunicazione

Installazione montata con l'asta

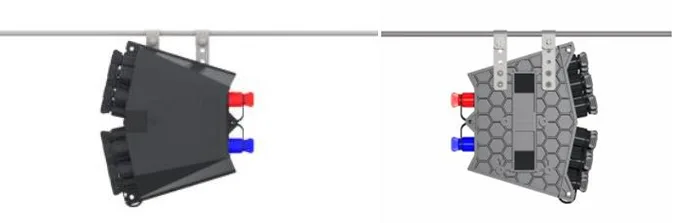

7.3 La struttura aerea

Legare l'installazione sul telaio dell'alto appeso sul filo, quindi bullò, impedire la caduta del caso.

La struttura aerea

8. Funzionamento del connettore

8.1 Adattatore pre -connesso - A （E）

⚫ Ruotare la parte della freccia del connettore in fibra in senso antiorario ed eliminare il tappo della polvere.

⚫ La parte della freccia del connettore in fibra è sopra, inserire il connettore della fibra nella presa e quindi ruotare la freccia parte in senso orario.

8.2 Adattatore pre -connesso - B （XL）

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario

8.3 Adattatore pre -connesso - C

⚫ Spingere l'anello scorrevole sulla spina preformata in fibra ottica nella direzione della freccia per rimuovere il tappo della polvere; Premere il pulsante per estrarre il tappo della polvere sull'adattatore nella direzione della freccia.

⚫ Allineare il corpo della spina preformata con la fibbia dell'adattatore fino a quando non è fissata. Collegare le due coperture per polvere allo stesso modo.

⚫ La spina prefabbricata installata spinge l'anello scorrevole per rilasciare la fibbia, quindi tira il corpo principale all'indietro per separarlo.

8.4 Adattatore pre -connesso - D

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia.

⚫ Collegare la spina pre -connessa D e l'adattatore pre -connesso D nella direzione della freccia e ruotare la spina in senso orario per ripararla.

8.5 Adattatore pre -connesso - E (A)

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia

⚫ Collegare la spina pre -connessa E e l'adattatore pre -connesso E nella direzione della freccia e ruotare la spina in senso orario per risolverla.

8.6 Adattatore pre -connesso -f

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario.

8.7 Adattatore pre -connesso - G

9. Pacchetto
