Scatola di distribuzione del cavo in fibra ottica pre-connettorato GFS-16QX

1. Generale

1.1 Descrizione

Casella di distribuzione ottica pre-connettorato come apparecchiatura nodo di distribuzione di rete FTTX più avanzata, fornire una connessione rapida e affidabile, una buona protezione e una gestione per la rete FTTX.

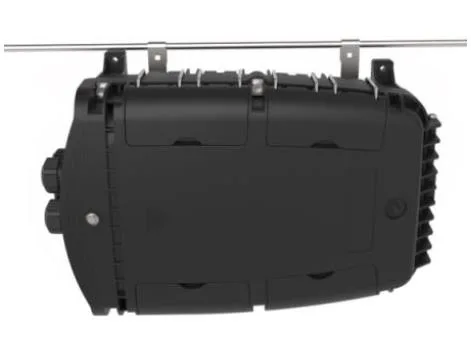

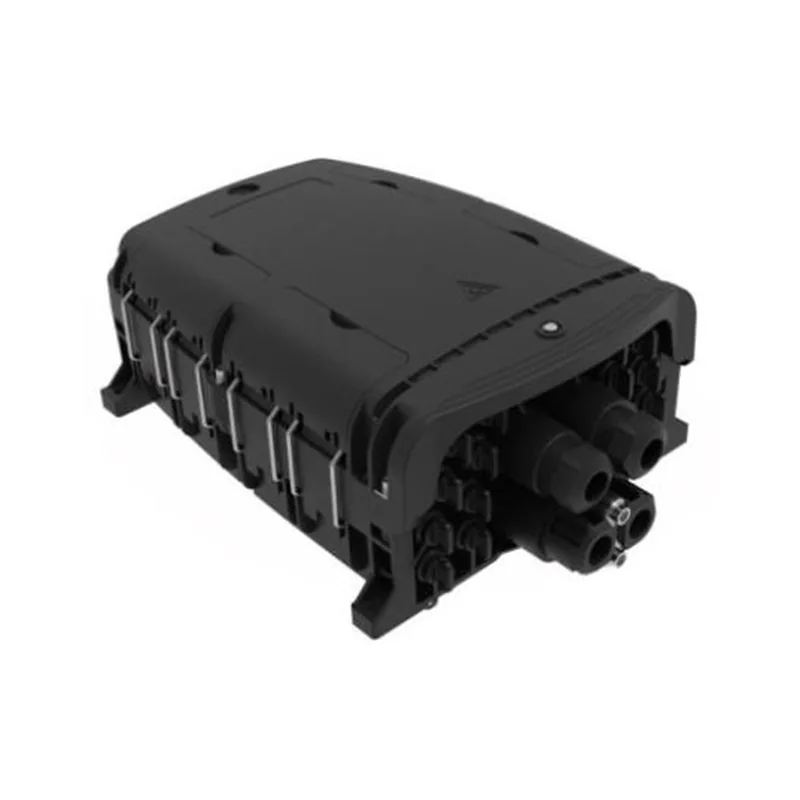

Aspetto di GFS-16QX

1.2 Gli standard sono conformi

La produzione offerta è progettata, prodotta e testata secondo gli standard come segue:

1.3 Ambiente applicazioni

2. Caratteristiche

1. Progettazione della struttura avanzata, funzionamento facile e routing ragionevole.

2. Materiale: pp+gf.

3. Proofzione dell'umidità, impermeabile, anti-invecchiamento, anti-invecchiamento.

4. Livello di protezione fino a IP68.

5. 1 ingresso del cavo ottico ovale, 2 voci del cavo ottico di ramo e 16 adattatori pre-collegati.

6. 2 Tipi vassoio di giunzione opzionale.

7. Metodo di installazione: montato sul polo, montato sull'antenna, montato a parete.

3. Specifiche

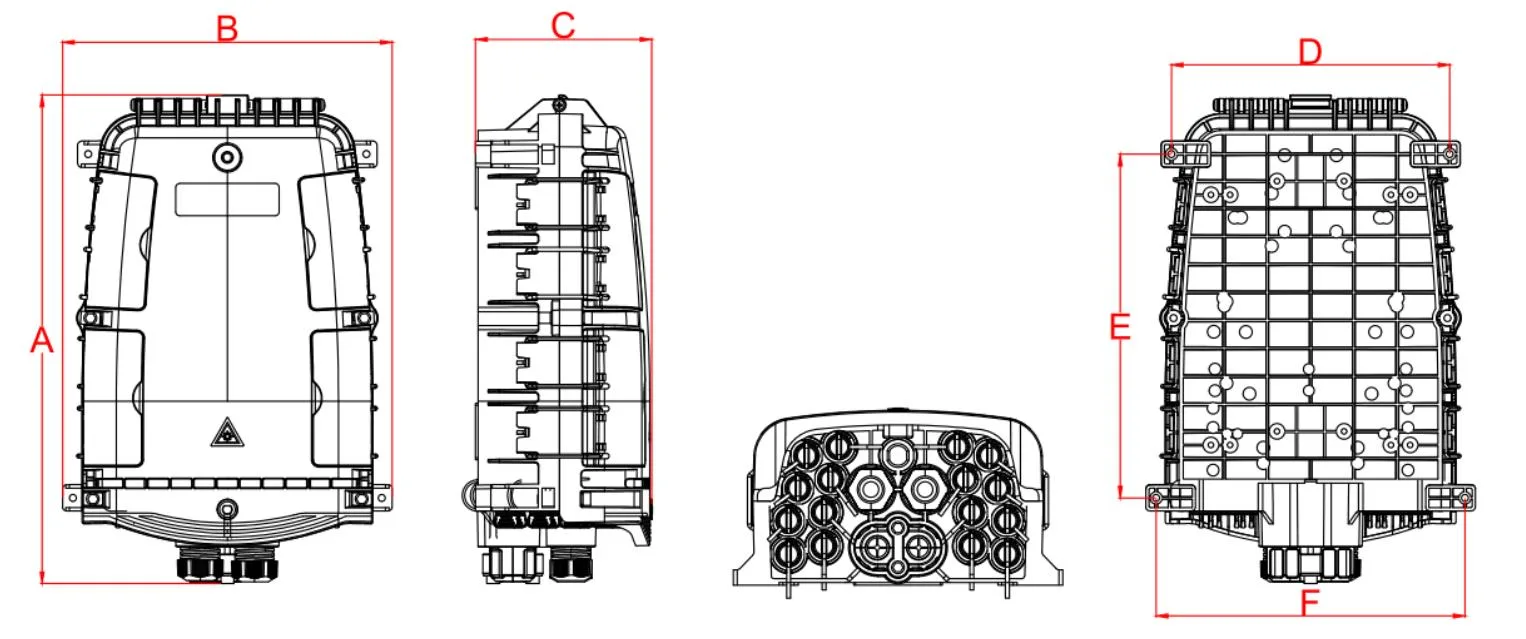

3.1 Specifiche meccaniche

4. Configurazione

4.1 Parametri ottici principali

I parametri ottici mostrati nella tabella sopra sono valori predefiniti e possono essere personalizzati in base ai requisiti.

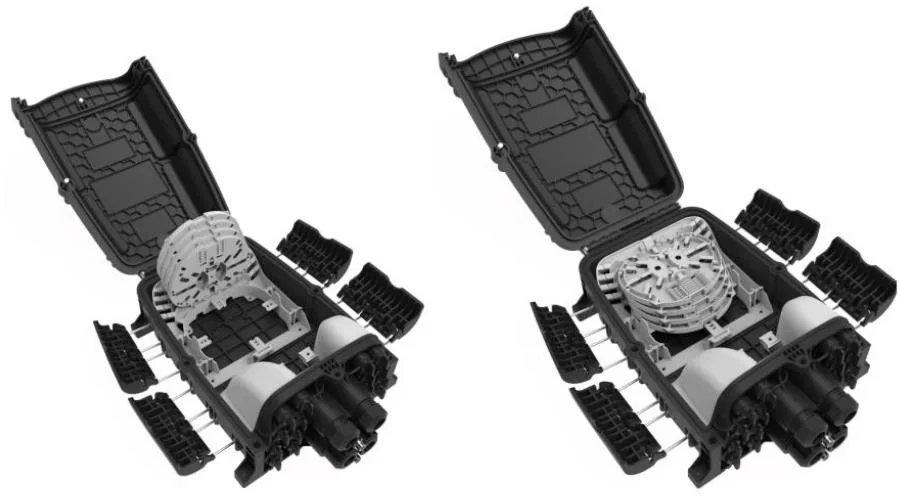

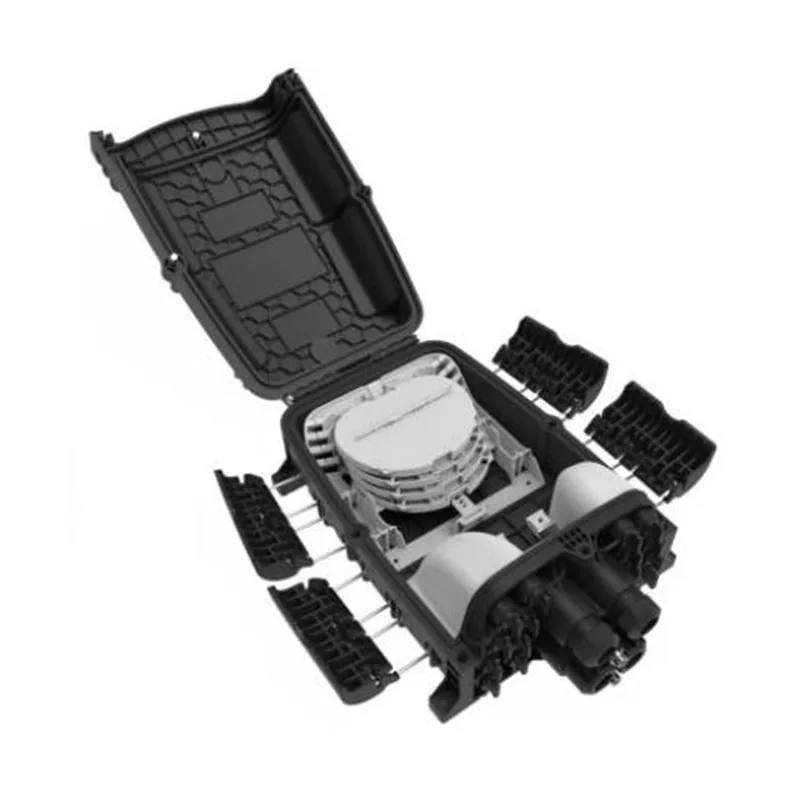

5. Immagine del prodotto

5.1 Vie di cavo del prodotto:

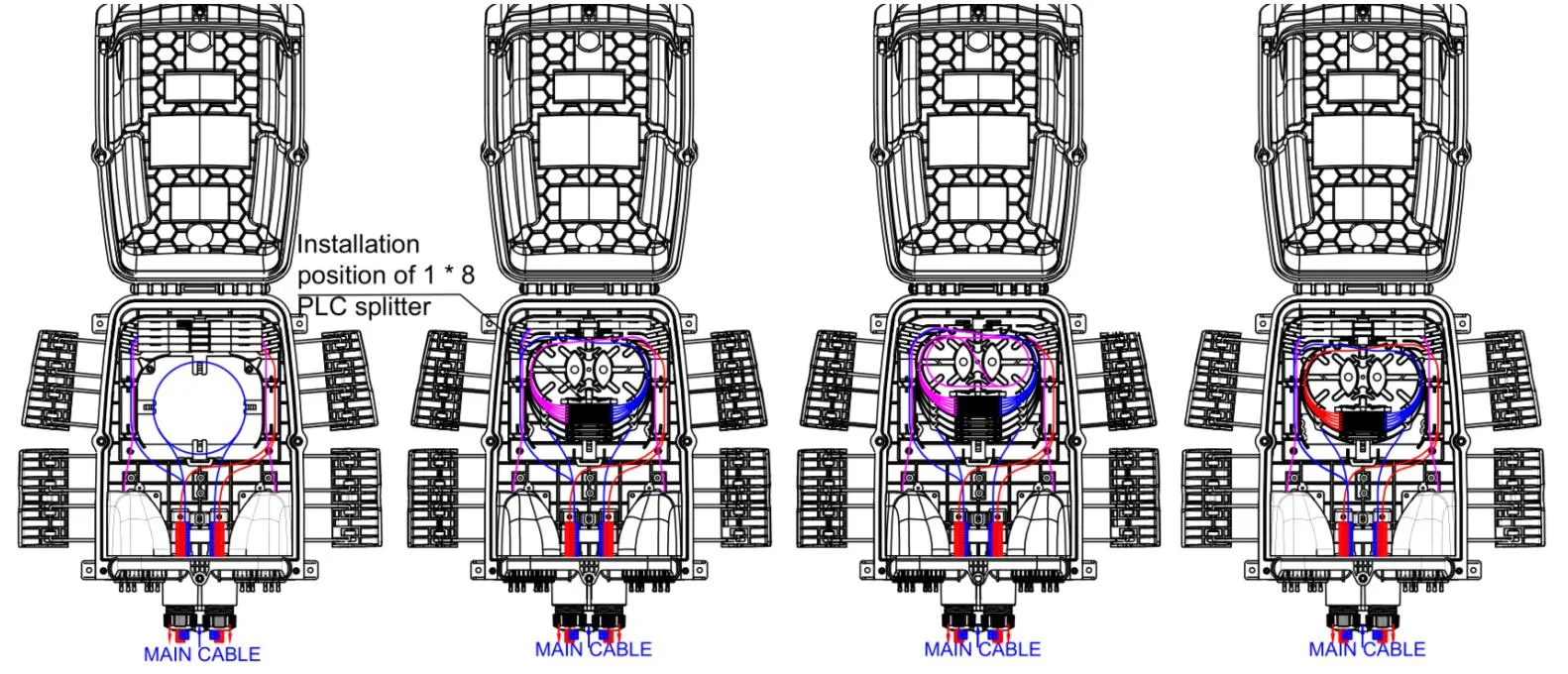

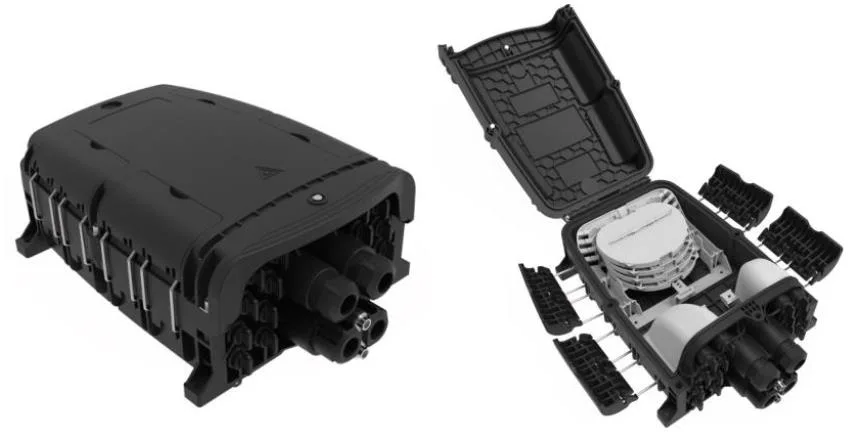

Diagramma di routing GFS-16QX

5.2 VASSOGGIO DI SPIGNIZIONE

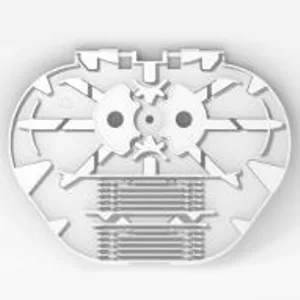

Articolo	Vassoio di giunzione a	Vassoio di giunzione b	Vassoio splitter A-1	Vassoio di giunzione c
Dimensioni (H*w*d, mm)	134*104*8	134*104*4	134*104*8	136*104*4
Peso netto (kg)	0.021	0.015	0.021	0.018

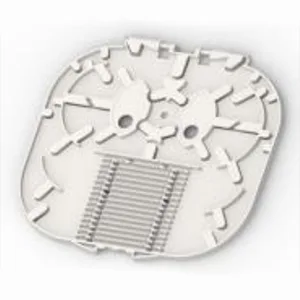

Immagine
Colore	RAL7035	RAL7035	RAL7035	RAL7035
Materiale	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Capacità di giunzione di un vassoio (core)	12 (2 strati di manicotto protettivo restringimento del calore)	8 (1 strato di manicotto protettivo restringente di calore)	6  (2 strati di manicotto protettivo restringimento del calore)	12 (1 strato di manicotto protettivo restringente di calore)
Capacità splitter di un vassoio (PC)	1  (PLC 1x2, 1x4, 1x8, fibra 0,9 mm, 60x7x4mm)	/	1  (PLC 1x16, fibra da 0,9 mm, 60x12x4mm)	/
Massimo (PC)	4	8	4	8
Predefinito (PC)	2	/	/	2
Nota: 1. I vassoi sopra possono essere miscelati in base ai requisiti. 2. Regole di configurazione: 1a = 2b = 2c = 1d = 1e = 2f 3. I tipi di dischi in fibra stanno aumentando continuamente

Articolo	Vassoio di giunzione d	Vassoio di giunzione e	VASSOGGIO SPGIGing E-1	Vassoio di giunzione f
Dimensioni (h* W*d, mm)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Peso netto (kg)	0.024	0.033	0.033	0.021
Immagine
Colore	RAL7035	RAL7035	RAL7035	RAL7035
Materiale	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Capacità di giunzione di un vassoio (core)	24 (2 strati di manicotto di protezione restringimento del calore)	24 (2 strati di manicotto di protezione restringimento del calore)	18 (2 strati di manicotto di protezione restringimento del calore)	16 (1 strato di manicotto protettivo restringente di calore)
Capacità splitter di un vassoio (PC)	/	1 (PLC 1x2, 1x4, 1x8, fibra 0,9 mm, 60x7x4mm)	1 (PLC 1x16, fibra da 0,9 mm, 60x12x4mm)	/
Massimo (PC)	4	4	4	8
Predefinito (PC)	/	/	/	/
Nota: 1. I vassoi di cui sopra possono essere miscelati in base ai requisiti. 4. Regole di configurazione: 1a = 2b = 2c = 1d = 1e = 2f 3. I tipi di dischi in fibra stanno aumentando continuamente

5.3 Accessori

NO.	Nome della parte	Immagine di riferimento	Unità	Quantità	Osservazione
1	Utenti manuali	/	PC	1	IN
2	Rapporto di test splitter	/	PC	1	IN

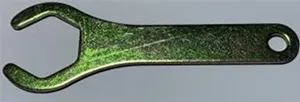

3	Chiave		PC	1	Tipo "d"

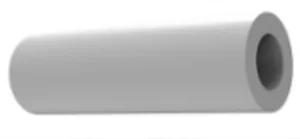

4	Manica di protezione shrinkabile a calore		PC	16	L = 45 mm, Opzionale come richiesta del cliente
5	Cravatta in nylon		PC	10	3x100mm
6	Tubo di protezione in fibra nuda		PC	1	OD5mm x 50 cm
7	Kit montato a parete		impostato	1	Facoltativo come richiesta del cliente. Tappo di plastica espanso φ7.5x40mm, Viti auto-toccanti Phillips M5X40MM.

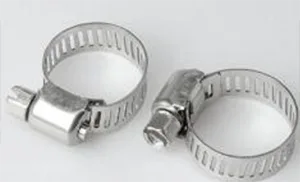

8	Cerchio		PC	2	ᴓ13-19mm
9	Spina di tenuta dell'ingresso del cavo ottico		PC	2
10	Chiave		PC	1

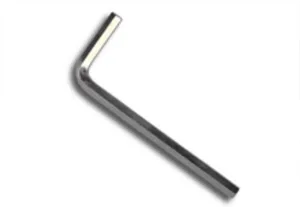

11	M6 Allen Key		PC	1	M6

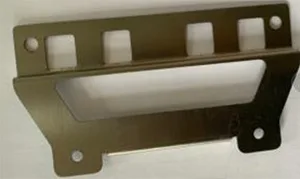

12	Kit-A montato sul palo		impostato	1	Opzionale come richiesta del cliente
13	Kit-B montato a palo		impostato	1	Opzionale come richiesta del cliente
14	Kit montato sull'antenna		impostato	1	Opzionale come richiesta del cliente
15	Vassoio di archiviazione del cavo per cavi		PC	2	Opzionale come richiesta del cliente

6. Caratteristiche ambientali

Questo prodotto è conforme alla direttiva di protezione ambientale ROHS e al contenuto di piombo, cadmio, mercurio, cromo esavalente, bifenil polibominato (PBB) e difenil etere polibominato (PBDE) non supera il limite.

7. Installazione

7.1. Installazione montata a parete

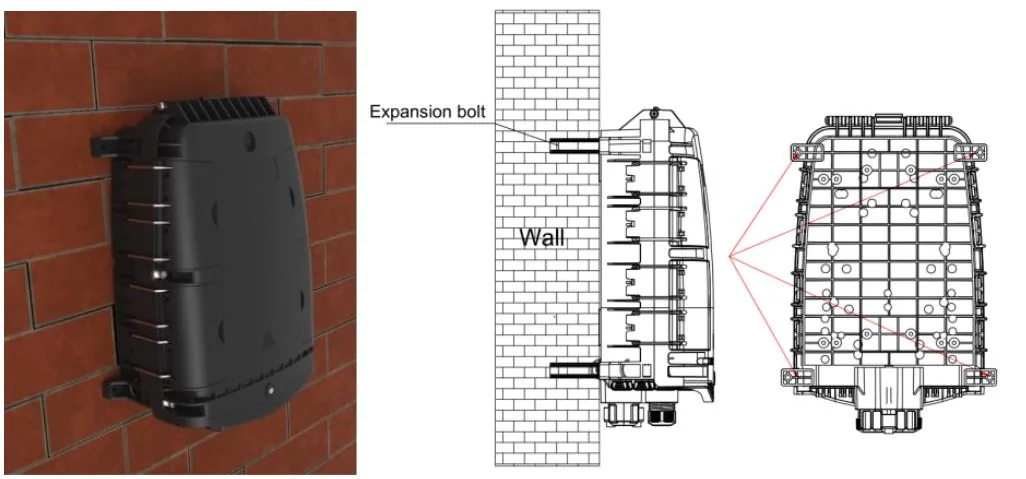

Praticare 4 fori nel muro Secondo la dimensione nella Tabella 3.1, posizionare il plugφ7.5*40 di espansione, posizionare la scatola per abbinare i fori e utilizzare le viti per fissare.

Installazione montata a parete

7.2. Installazione montata sul palo

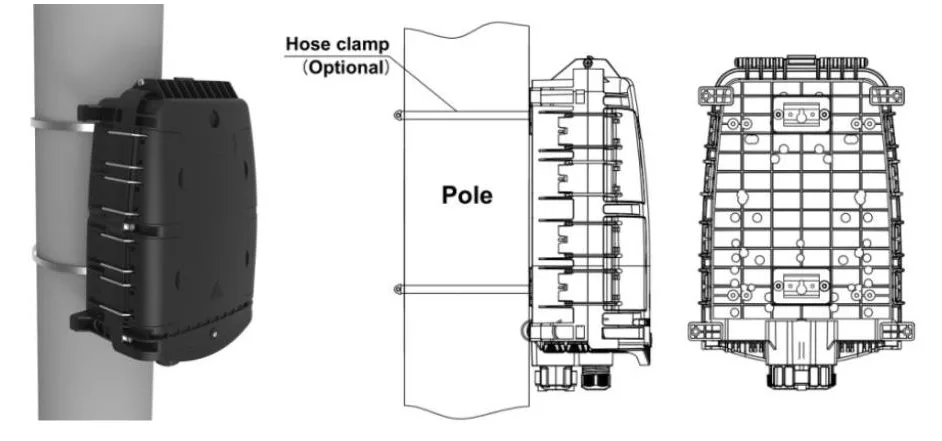

Passa l'anello a cerchio attraverso lo slot della piastra posteriore e fissalo sul palo della telecomunicazione

Installazione montata con l'asta

7.3 La struttura aerea

Legare i due installati sul telaio dell'alto appeso sul filo e poi bullonato, impedire la caduta del caso.

La struttura aerea

8. Funzionamento del connettore

8.1 Adattatore pre -connesso - A （E）

⚫ Ruotare la parte della freccia del connettore in fibra in senso antiorario ed eliminare il tappo della polvere.

⚫ La parte della freccia del connettore in fibra è sopra, inserire il connettore della fibra nella presa e quindi ruotare la freccia parte in senso orario.

8.2 Adattatore pre -connesso - B （XL）

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario

8.3 Adattatore pre -connesso - C

⚫ Spingere l'anello scorrevole sulla spina preformata in fibra ottica nella direzione della freccia per rimuovere il tappo della polvere; Premere il pulsante per estrarre il tappo della polvere sull'adattatore nella direzione della freccia.

⚫ Allineare il corpo della spina preformata con la fibbia dell'adattatore fino a quando non è fissata. Collegare le due coperture per polvere allo stesso modo.

⚫ La spina prefabbricata installata spinge l'anello scorrevole per rilasciare la fibbia, quindi tira il corpo principale all'indietro per separarlo.

8.4 Adattatore pre -connesso - D

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia.

⚫ Collegare la spina pre -connessa D e l'adattatore pre -connesso D nella direzione della freccia e ruotare la spina in senso orario per ripararla.

8.5 Adattatore pre -connesso - E (A)

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia

⚫ Collegare la spina pre -connessa E e l'adattatore pre -connesso E nella direzione della freccia e ruotare la spina in senso orario per risolverla.

8.6 Adattatore pre -connesso - SC

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario.

8.7 Adattatore pre -connesso - G

9. Pacchetto

1pc in una borsa a bolle, 400*480mm;

1 pc In un piccolo cartone, 385*260*150mm, il peso lordo è di 3,5 kg;

8 pezzi in un grande cartone ondulato, 540*405*640 mm, il peso lordo è di 29 kg.
