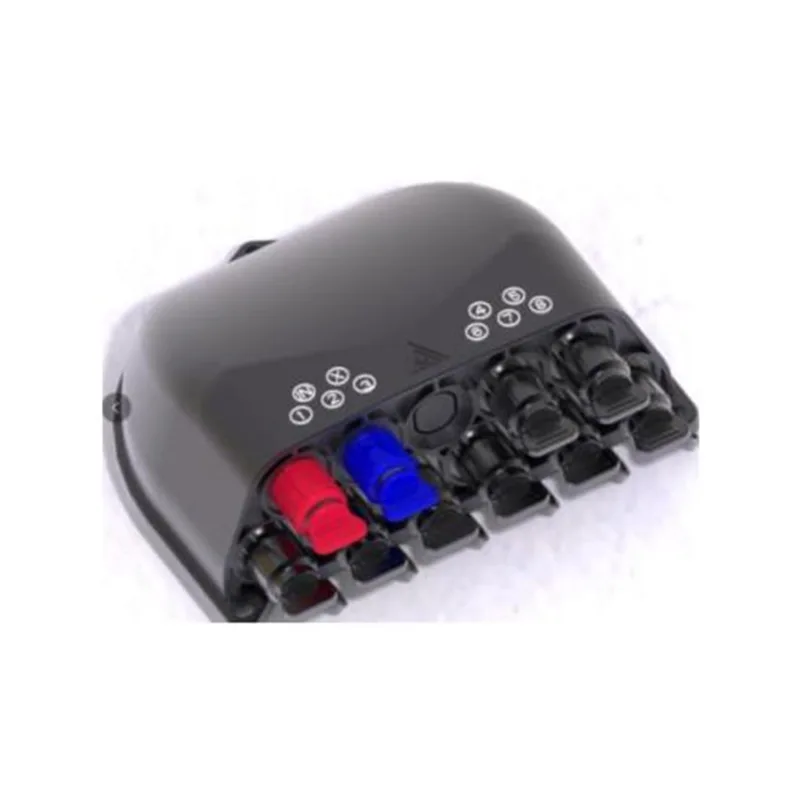

Scatola di distribuzione di cavi in ​​fibra ottica pre-connettorato GFS-8BY & -1

1. Generale

1.1 Descrizione

Casella di distribuzione ottica pre-connettorato come apparecchiatura nodo di distribuzione di rete FTTX più avanzata, fornire una connessione rapida e affidabile, una buona protezione e una gestione per la rete FTTX.

1.2 Gli standard sono conformi

La produzione offerta è progettata, prodotta e testata secondo gli standard come segue:

1.3 Ambiente applicazioni

2. Caratteristiche

1. Il guscio inferiore e il coperchio superiore sono saldati dalla saldatura a piastra calda, che non è ridotta.

2. Materiale: pp.

3. Proofzione dell'umidità, impermeabile, anti-invecchiamento, anti-invecchiamento.

4. Livello di protezione fino a IP68.

5. L'interno è dotato di splitter FBT 1x2+ splitter PLC 1x8 o splitter 1x8 PLC.

6. Metodo di installazione: montato sul polo, montato sull'antenna, montato a parete.

7. Può essere dotato di vassoio di archiviazione per cavi a discesa per soddisfare la memorizzazione di 30 metri da 5 mm di cavo rotondo.

3. Specifiche

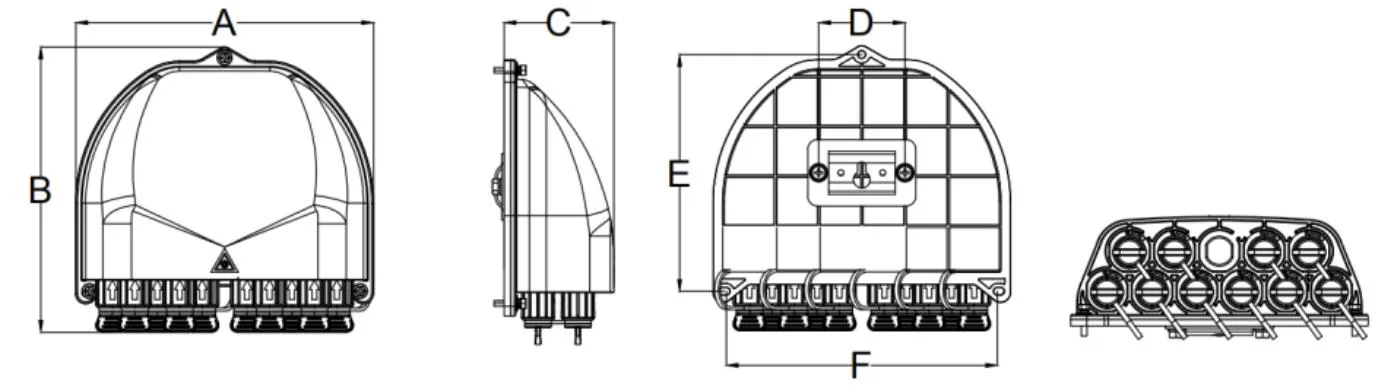

3.1 Specifiche meccaniche

4. Configurazione

Parametri ottici principali

I parametri ottici mostrati nella tabella sopra sono valori predefiniti e possono essere personalizzati in base ai requisiti.

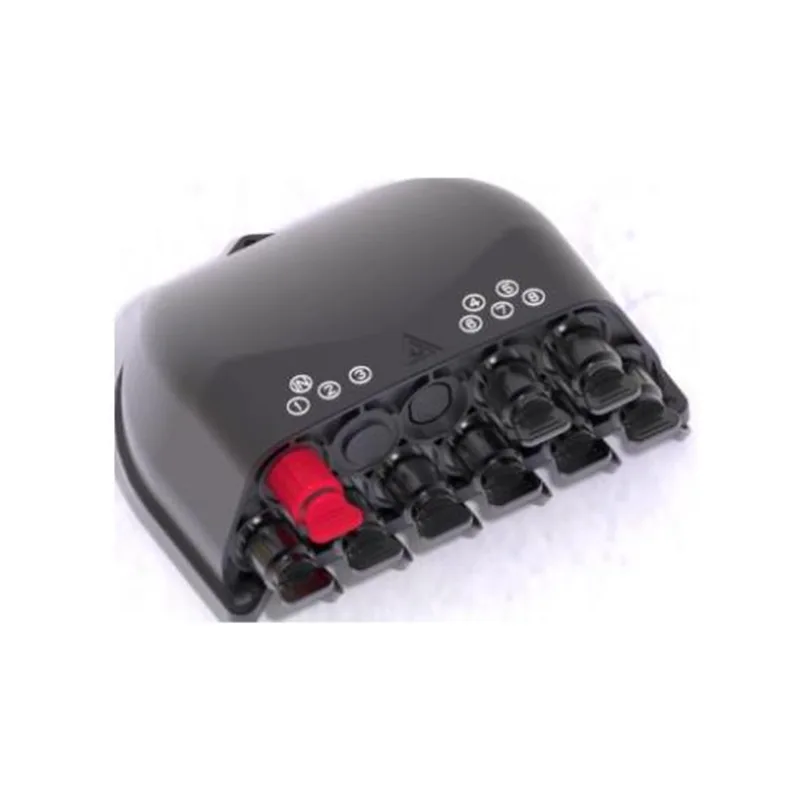

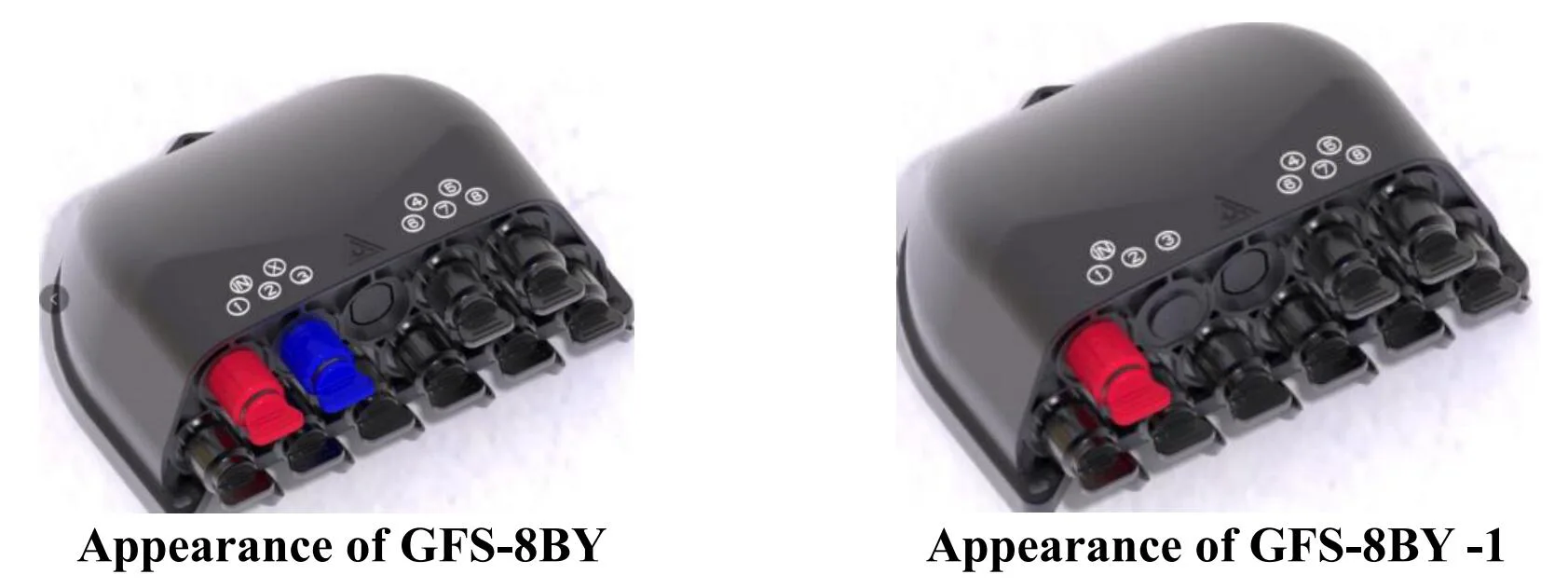

5. Immagine del prodotto

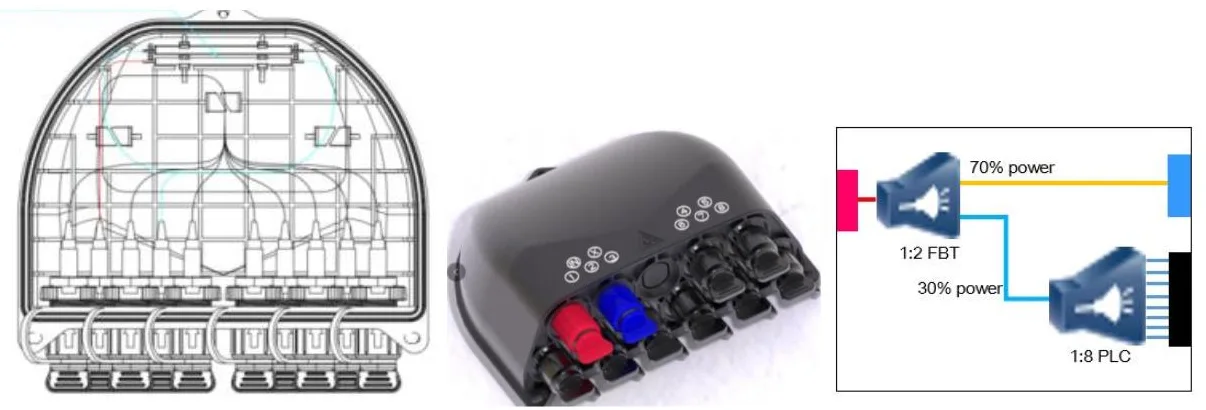

5.1 Vie di cavo del prodotto:

PLC in cima, FBT in fondo

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways)

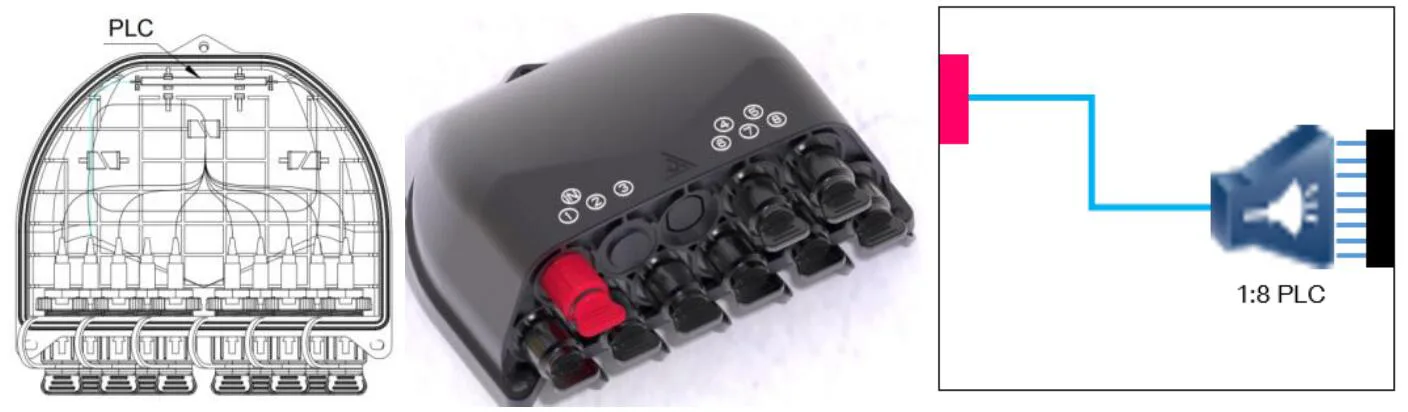

GFS-8BY-1 (1 * 8 PLC Slitter Cable Ways)

5.2 Configurazione

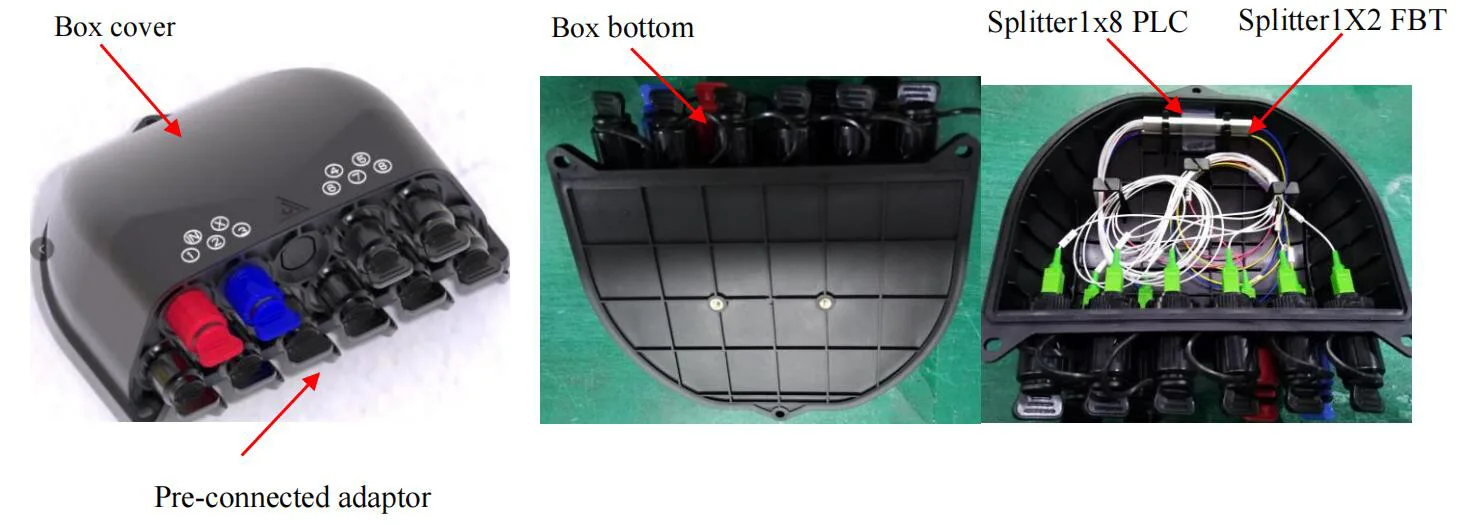

5.2.1 Parti principali

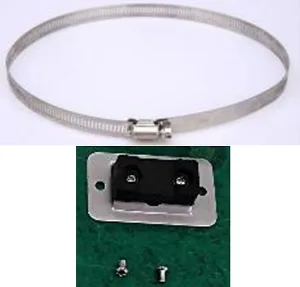

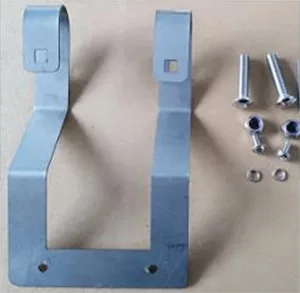

5.2.2 Accessori

NO.	Nome della parte	Immagine di riferimento	Unità	Quantità	Osservazione
1	Utenti manuali	/	PC	1	IN
2	Rapporto di test splitter	/	PC	1	IN
3	Kit montato a parete		impostato	1	Facoltativo come cliente richiesta
4	Kit montato a palo		impostato	1	Facoltativo come cliente richiesta

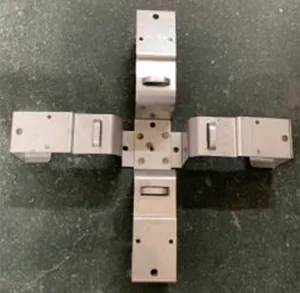

5	Kit montato sull'antenna		impostato	1	Facoltativo come cliente richiesta

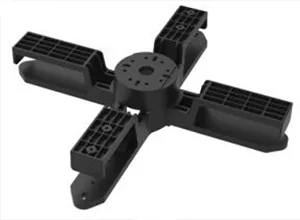

6	Cavo di caduta vassoio di archiviazione		impostato	1	Facoltativo come cliente richiesta
7	Cavo di caduta vassoio di archiviazione		impostato	1	Facoltativo come cliente richiesta

6. Caratteristiche ambientali

Questo prodotto è conforme alla direttiva di protezione ambientale ROHS e al contenuto di piombo, cadmio, mercurio, cromo esavalente, bifenil polibromato (PBB) (PBB) e difenil etere polibromato (PBDE) non supera il limite.

7. Installazione

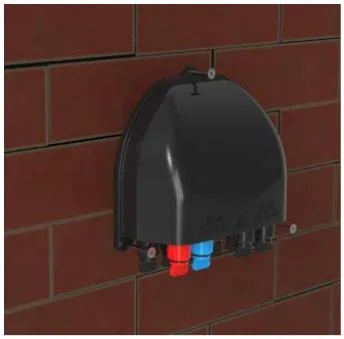

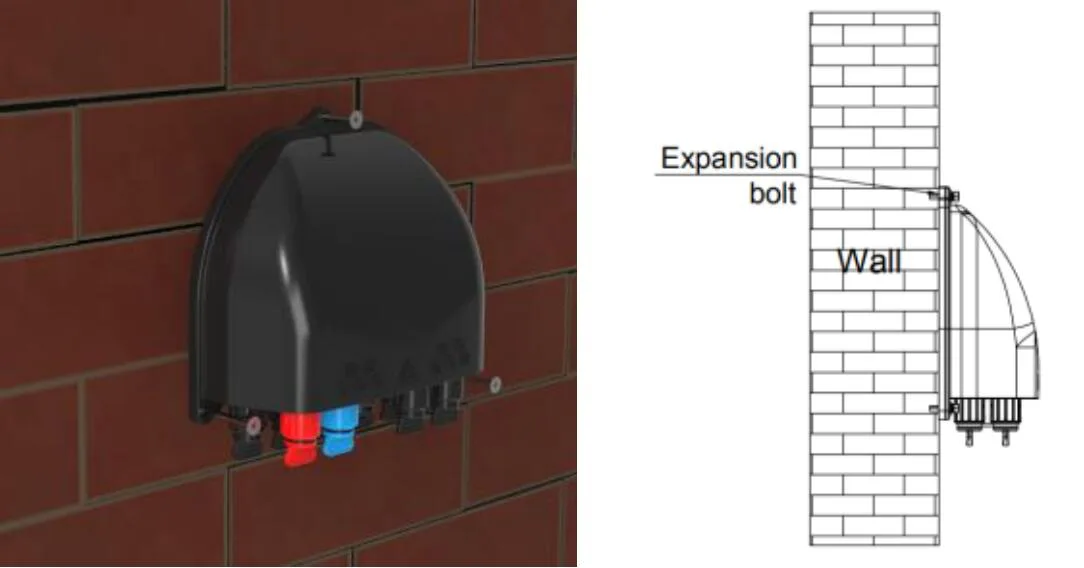

7.1. Installazione montata a parete

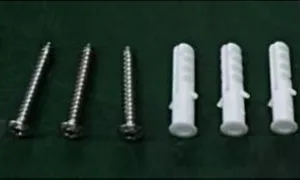

Praticare 3 fori nel muro in base alla dimensione, posizionare il tappo di espansione φ7.5*40, posizionare la scatola per abbinare i fori e utilizzare le viti per fissare.

Installazione montata a parete

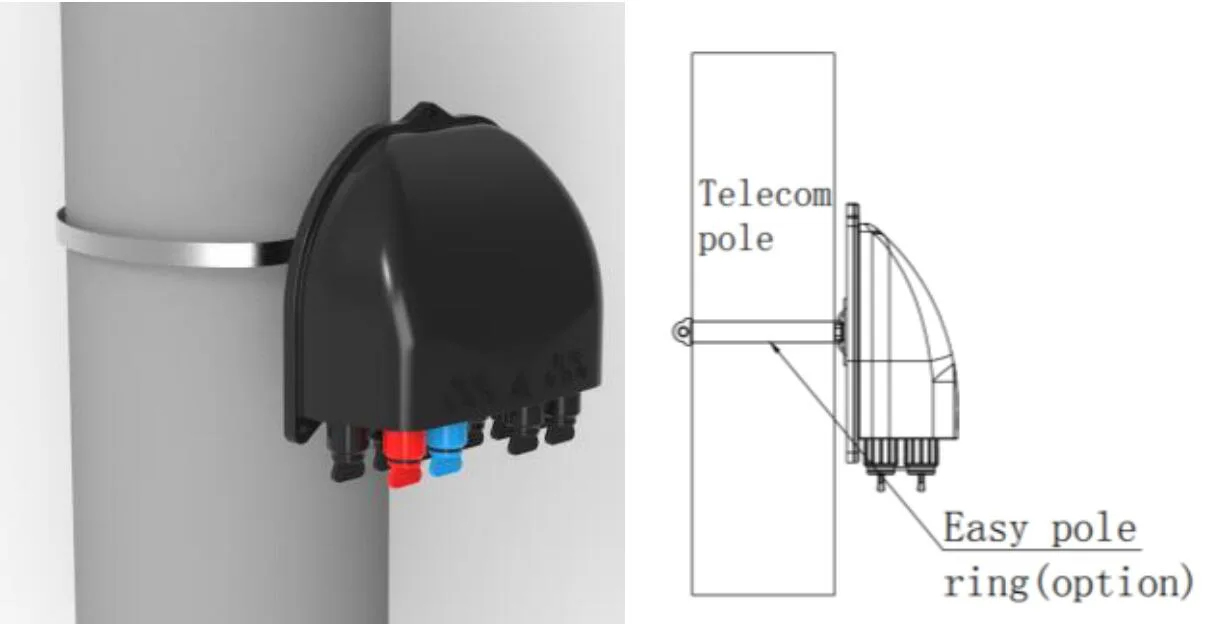

7.2. Installazione montata sul palo

Passa l'anello a cerchio attraverso lo slot della piastra posteriore e fissalo sul palo della telecomunicazione

Installazione montata con l'asta

7.3. Installazione montata a parete (con vassoio di archiviazione per cavi)

Praticare 4 fori nel muro in base alla dimensione del foro di montaggio del vassoio di archiviazione del cavo a goccia, posizionare il tappo di espansione φ 8 * 40, posizionare la scatola per abbinare i fori e fissare con le viti.

Installazione montata a parete (con vassoio di archiviazione per cavi a goccia

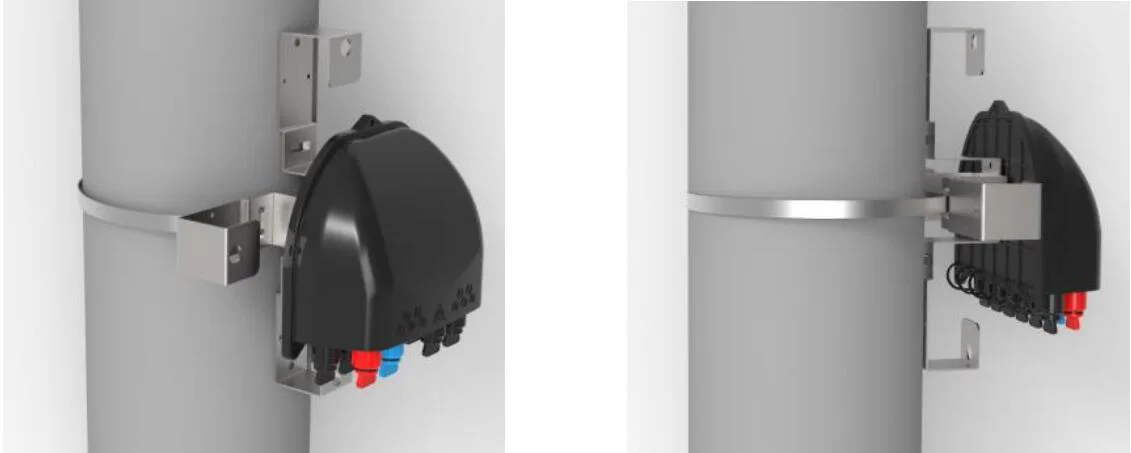

7.4. Installazione montata sul palo (con vassoio di archiviazione per cavi a goccia)

Passa la cintura in acciaio inossidabile attraverso lo slot del vassoio di conservazione del cavo a goccia e fissala sul palo con fibbia.

Installazione montata sul palo (con vassoio di archiviazione per cavi a goccia)

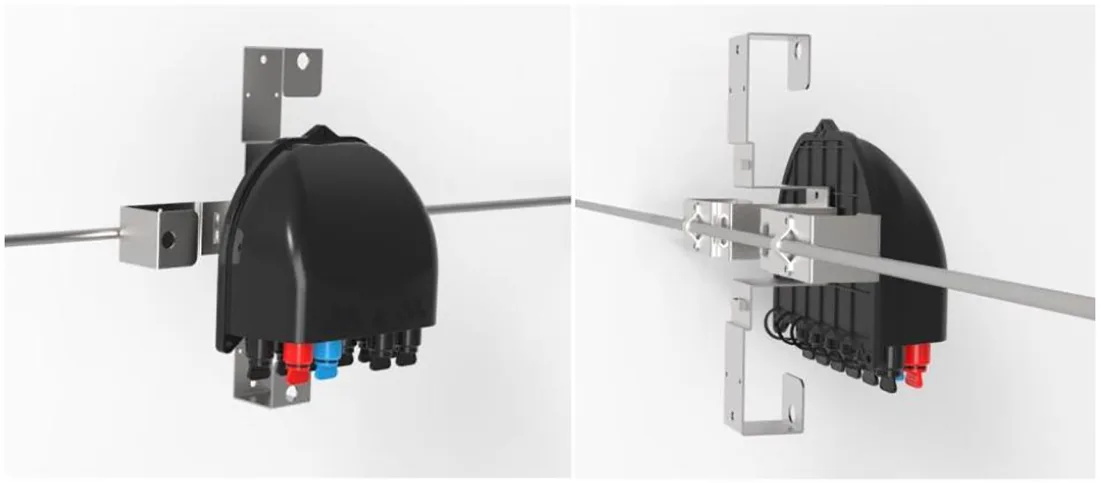

7.5. Installazione montata aerea (con vassoio di archiviazione per cavi a goccia)

Utilizzare la piccola piastra metallica per fissare la scatola di distribuzione al messaggero.

Installazione montata aerea (con vassoio di archiviazione per cavi a goccia)

8. Funzionamento del connettore

8.1 Adattatore pre -connesso - A （E）

⚫ Ruotare la parte della freccia del connettore in fibra in senso antiorario ed eliminare il tappo della polvere.

⚫ La parte della freccia del connettore in fibra è sopra, inserire il connettore della fibra nella presa e quindi ruotare la freccia parte in senso orario.

8.2 Adattatore pre -connesso - B （XL）

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario

8.3 Adattatore pre -connesso - C

⚫ Spingere l'anello scorrevole sulla spina preformata in fibra ottica nella direzione della freccia per rimuovere il tappo della polvere; Premere il pulsante per estrarre il tappo della polvere sull'adattatore nella direzione della freccia.

⚫ Allineare il corpo della spina preformata con la fibbia dell'adattatore fino a quando non è fissata. Collegare le due coperture per polvere allo stesso modo.

⚫ La spina prefabbricata installata spinge l'anello scorrevole per rilasciare la fibbia, quindi tira il corpo principale all'indietro per separarlo.

8.4 Adattatore pre -connesso - D

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia.

⚫ Collegare la spina pre -connessa D e l'adattatore pre -connesso D nella direzione della freccia e ruotare la spina in senso orario per ripararla.

8.5 Adattatore pre -connesso - E (A)

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia

⚫ Collegare la spina pre -connessa E e l'adattatore pre -connesso E nella direzione della freccia e ruotare la spina in senso orario per risolverla.

8.6 Adattatore pre -connesso -f

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario.

9. Pacchetto
