Micro cavo per soffiaggio d'aria non metallico unitubo

Questo micro cavo per soffiaggio d'aria non metallico unitubo è progettato per l'implementazione di fibre ad alta densità nelle moderne reti di comunicazione. Come soluzione di produttore e fornitore cinese, questo prodotto presenta una struttura monotubo compatta combinata con rinforzi non metallici, che lo rendono adatto per l'installazione con soffiaggio d'aria. Il design si concentra su prestazioni stabili, facilità di implementazione e affidabilità a lungo termine nelle applicazioni backbone, rete di accesso e FTTH.

Invia richiesta

Descrizione del prodotto

Per gli acquirenti che cercano una fornitura da parte di una fabbrica cinese di microcavo per soffiaggio d'aria non metallico Uni-tube, questo prodotto offre un equilibrio tra design leggero, resistenza meccanica e protezione dall'umidità, contribuendo a ridurre i costi di installazione e a migliorare l'efficienza nella costruzione della rete in fibra.

Panoramica del prodotto

Struttura compatta ed efficiente

Il cavo utilizza una struttura a tubo unico in cui le fibre ottiche da 250 μm (monomodali o multimodali) sono posizionate all'interno di un tubo sciolto ad alto modulo. Questo design consente un'elevata densità di fibre mantenendo il diametro esterno ridotto, il che è particolarmente adatto per l'installazione di soffiaggio d'aria in microcondotti.

Vantaggio del design non metallico

Utilizzando filato aramidico anziché rinforzo metallico, il cavo evita le interferenze elettromagnetiche (EMI) e le interferenze in radiofrequenza (RFI). Ciò lo rende un'opzione pratica per gli ambienti in cui la stabilità del segnale è importante.

Protezione dall'umidità e durata

Il tubo sciolto è riempito con un composto impermeabile non tossico, che aiuta a prevenire l'ingresso di umidità. In combinazione con la guaina esterna in HDPE, il cavo mantiene prestazioni stabili anche in ambienti umidi o sotterranei.

Caratteristiche principali

Prestazioni anti-interferenza

La struttura completamente non metallica elimina le interferenze elettromagnetiche e di radiofrequenza, adatte ad ambienti di rete complessi.

Resistenza meccanica affidabile

Il rinforzo in filato aramidico fornisce una resistenza alla trazione stabile, supportando l'installazione di soffiaggio dell'aria senza danni.

Struttura tubolare stabile

Il design stretto e ben controllato del tubo aiuta a prevenire il restringimento e la deformazione durante l'installazione e il funzionamento.

Resistenza all'umidità

Il composto riempitivo impermeabile garantisce una protezione a lungo termine contro la penetrazione dell'umidità.

Flessibile e leggero

Il diametro ridotto e il peso leggero facilitano il trasporto e l'installazione, soprattutto in sistemi di condotti densi.

Alta densità di fibre

La struttura interna ottimizzata consente più fibre all'interno di un cavo di dimensioni compatte, migliorando l'utilizzo dello spazio.

Applicazioni

Rete dorsale

Adatto per la trasmissione in fibra ad alta capacità nell'infrastruttura della rete centrale.

Accedi alla rete

Supporta un'implementazione efficiente nelle reti di distribuzione urbane e suburbane.

FTTH (Fibra a casa)

Ampiamente utilizzato nell'installazione della fibra dell'ultimo miglio dove sono richieste dimensioni compatte e flessibilità.

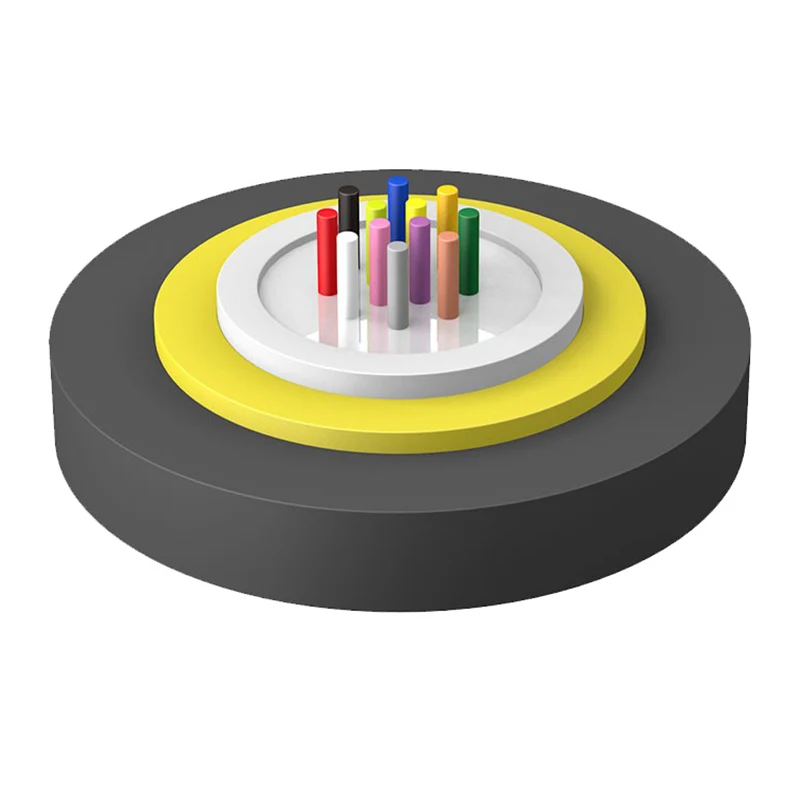

Dettagli della struttura

Costruzione di cavi

Fibra
Composto per il riempimento di tubi
Tubo allentato
Filato di aramide (membro di resistenza non metallico)
Guaina in PE (guaina esterna in HDPE)

Uni-tube Non-metallic Air-blowing Micro Cable

Parametri tecnici

Tipo di cavo

(Aumento di 2 fibre)

Conteggio delle fibre

Diametro del cavo

(mm)

Peso del cavo (Rif)

(kg/km)

Resistenza alla trazione

Lungo/Breve Termine

(N)

Resistenza allo schiacciamento

Lungo/Breve Termine

(N/100mm)

Raggio di curvatura

Statico/Dinamico

(mm)

GCYXTY-2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Temperatura di stoccaggio/funzionamento: -30℃-+70℃

Caratteristiche ottiche

Tipo di fibra	Attenuazione (+20℃)				Larghezza di banda		Apertura numerica	Lunghezza d'onda di taglio del cavo λcc
Tipo di fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Apertura numerica	Lunghezza d'onda di taglio del cavo λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.657	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 N.A	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275±0,015 N.A	---
