Il cavo in fibra ottica anti-rodent di illuminazione non metallica uni-tubo

Le fibre, in modalità singola o multipla, sono posizionate in una modalità tubo sciolta dell'alto modulo PETG. I tubi sono riempiti con un composto di riempimento resistente all'acqua. Sopra il tubo, viene applicato il materiale bloccante per mantenere il cavo a tenuta. E avvolgimento di barre di plastica rinforzata in fibra (FRP). Il cavo in fibra ottico anti-rodent di illuminazione non metallica uni-tubo è completato con una guaina di polietilene (PE).

Invia richiesta

Descrizione del prodotto

Caratteristiche

L'accuratezza del controllo della lunghezza della fibra in eccesso fornisce prestazioni altamente meccaniche e di temperatura al cavo

Tubo ad altissima resistenza resistente all'idrolisi

Composto di riempimento del tubo speciale assicurano una protezione critica della fibra

Resistenza alla pressione e flessibilità altamente laterale

Uno strato di FRP di avvolgimento ha assicurato la resistenza alla trazione del cavo, ha una buona protezione alla vasca sciolta

La guaina esterna del polietilene ha un'alta capacità stabilizzata con UV

Non è necessario un cavo completamente dielettrico, durante l'installazione e la messa a terra del funzionamento, elimina qualsiasi influenza elettronica o cavo

Standard

Il cavo Gyqfxty è conforme allo standard YD/T 769-2010 e IEC 60794-1.

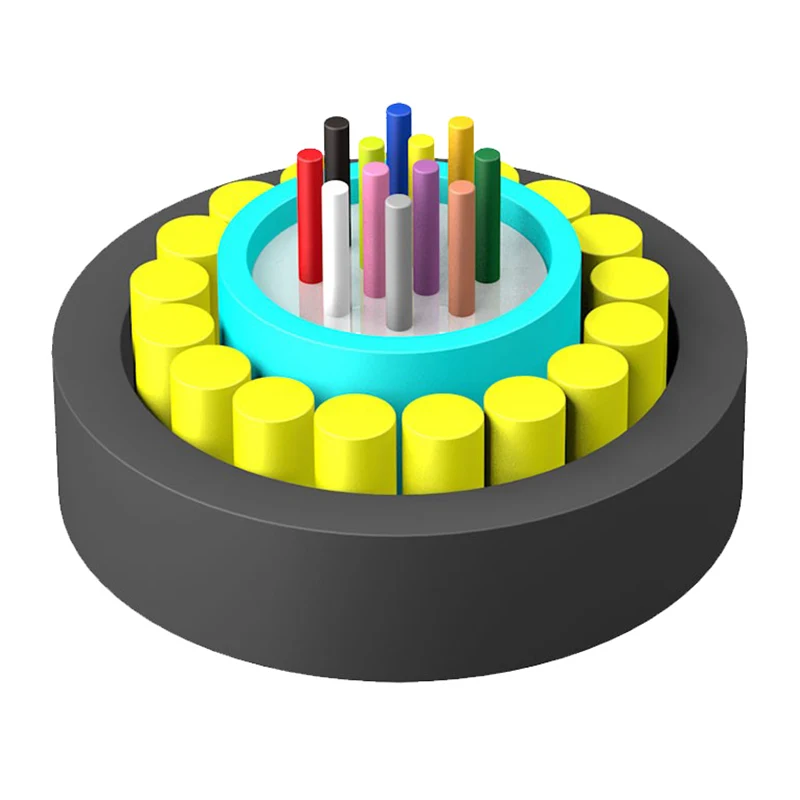

Disegno della struttura

1.Fibre

2. TUBILE LOOSE

3.frp

4. Materiale di riempimento del tubo

5. Materiale di riempimento

6.Pe guaina esterna

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Parametri tecnici

Tipo di cavo (Aumentato di 2 fibre)	Conta delle fibre	Peso del cavo (Ref) (kg/km)	Resistenza alla trazione Lungo/breve termine (N)	Resistenza alla schiaccia Lungo/breve termine (n/100mm)	Raggio di piegatura Statico/dinamico (mm)
Gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
Gyqfxty-14 ~ 18xn	14 ~ 18	79
Gyqfxty-26 ~ 36xn	26 ~ 36	86

Temperatura di stoccaggio/operativa: -40 ℃ -+70 ℃

Caratteristiche ottiche

Tipo di fibra	Attenuazione (+20 ℃)				Larghezza di banda		Apertura numerica	Lunghezza d'onda del cavo λcc
Tipo di fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Apertura numerica	Lunghezza d'onda del cavo λcc
G.652	---	---	≤0.36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125µm	≤3,3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 già	---
62,5/125µm	≤3,5 db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 già	---

Nota:

UN. Il suffisso XN indica il tipo di fibra

B. Le disposizioni del colore di fibra e tubo sono specificate nella tabella di identificazione del colore

C. Il cavo in fibra ottico anti-rodent non-metallici di illuminazione non tubo non dovrebbe archiviare in ambiente esterno per più di 6 mesi per mantenere la bobina del cavo buona

Applicazione: condotto/aerea
