● Progettazione avanzata della struttura, funzionamento facile e routing ragionevole.
● Materiale: pp.
● Proofzione dell'umidità, impermeabile, anti-invecchiamento, anti-invecchiamento.
● Livello di protezione fino a IP68.
● 1 ingresso del cavo ottico ovale, 2 voci del cavo ottico di ramo e 8 adattatori pre-collegati.

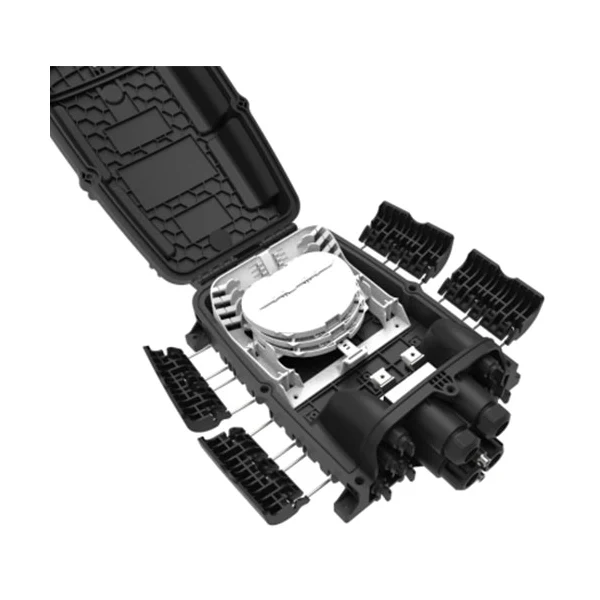

● Sono disponibili vari tipi di vassoi di giunzione.
● Metodo di installazione: montato sul polo, montato sull'antenna, montato a parete.

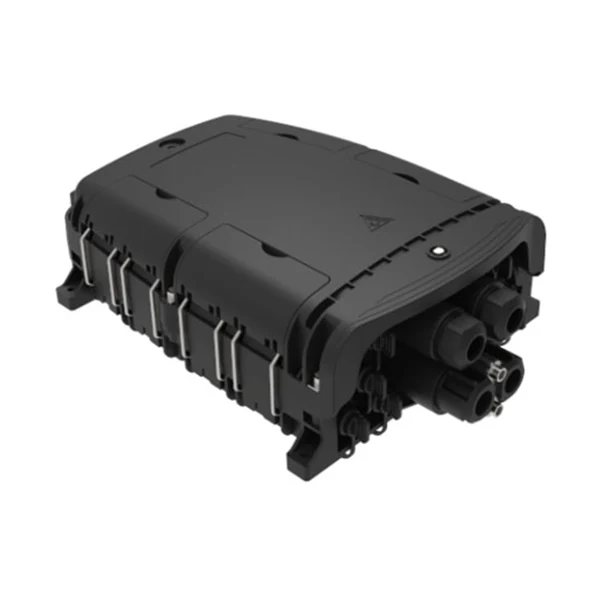

Casella di distribuzione di cavi in fibra ottica pre-connettori impermeabili come la più avanzata apparecchiatura del nodo di distribuzione della rete FTTX, fornire una connessione rapida e affidabile, buona protezione e gestione per la rete FTTX.
Il prodotto è progettato, fabbricato e testato in base agli standard come segue:
|
That-T G.652 |
Caratteristiche di un ottico a modalità singola fibra |
|
IEC 60794-1-1 |
Cavi in fibra ottica-Parto 1-1: generico Specifica generale |
|
IEC 60794-1-2 |
Cavi in fibra ottica-Parto 1-2: generico Procedura di prova del cavo ottico specifico-Basico |
|
Modello: XB-8QX |
Specifiche |
Osservazione |
|
Esterno dimensione (mm) |
378*255*116 (A*B*C) |
|
|
Installazione Posizione del foro (mm) |
215*266*239 (d*e*f) |
|
|
Colore |
Nero |
Personalizzabile |
|
Misurare e quantità di foro del cavo ottico |
1 ingresso del cavo ottico ovale, 2 ramo Voci di cavo ottico e 8 adattatori pre-collegati |
|
|
Fusione capacità (max) |
48 |
Vassoio A, 12x4 = 48, 2 strati di manica di protezione da giunzione ricca di calore. |
|
96 |
Vassoio C, 12x8 = 96, 1 strato di manica di protezione da giunzione ricca di calore. |
|
|
96 |
Vassoio d, vassoio E, 24x4 = 96, 2 strati di manica di protezione da giunzione ricca di calore. |
|
|
128 |
Vassoio f, 16x8 = 128, 1 strato di manica di protezione da giunzione ricca di calore. |
|
|
136 |
Max = 1e+7f = 24+7*16 = 136 |
|
|
Micro Splitter PLC |
1x2 |
Dimensione splitter: 60x7x4mm. Può essere installato in tipo A e tipo E vassoio di giunzione, 1 PC per vassoio di giunzione. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Dimensione splitter: 60x12x4mm. Può essere installato in tipo A-1 e tipo E-1 vassoio di giunzione, 1 PC per vassoio di giunzione. |
|
|
Fibra Diametro del cavo dell'Uncut passaggio Attraverso la porta (mm) |
Φ18 |
* Nota: fornire il tipo e il diametro di il cavo ottico durante l'acquisto, per abbinare la spina di tenuta appropriata per garantire le prestazioni di sigillatura. |
|
Fibra Dimensione del cavo della porta del cavo di filiale (mm) |
Φ18 |
|
|
IP Livello di protezione |
IP68 |
|
|
Infiammabilità |
HB (convenzionale) |
può essere personalizzato in base a Requisiti |
|
Neutro Test di spruzzatura salina (NSS) |
48 h |
