A 6 canali CWDM compatto (CCWDM)

ParametriSimboloPrestazioneUnitàIntervallo di lunghezze d'ondaWr1260 ~ 1620nmLunghezza d'onda centrale del canaleCW1271 ~ 1371 e 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 e 1571 ~ 1471 (Mux & Demux)nmSpaziatura del canaleSp20nmLarghezza di banda passband@-1dbPbLC ± 6,5nmOndulazi......

Invia richiesta

Descrizione del prodotto

Parametri	Simbolo	Prestazione	Unità
Intervallo di lunghezze d'onda	Wr	1260 ~ 1620	nm
Lunghezza d'onda centrale del canale	CW	1271 ~ 1371 e 1371 ~ 1271 (Mux & Demux) 1471 ~ 1571 e 1571 ~ 1471 (Mux & Demux)	nm
Spaziatura del canale	Sp	20	nm
Larghezza di banda passband@-1db	Pb	LC ± 6,5	nm
Ondulazione della banda passante		≤ 0,5	db
Perdita di inserzione	Il	Canale iniziale: ≤0,50	db
Perdita di inserzione	Il	Ultimo canale: ≤1,80	db
Isolamento adiacente del canale	Grande	≥ 30	db
Isolamento del canale non adiacente	ISon	≥ 40	db
Perdita dipendente dalla polarizzazione	Pdl	≤ 0,15	db
Perdita di ritorno	Rl	≥ 55	db
Direttività	Dir	≥ 50	db
Dispersione della modalità di polarizzazione	PMD	≤ 0,1	db
Potenza di input ottica	P	≤ 300	MW
Temperatura operativa	Superiore	-25 ~ +70	℃
Temperatura di conservazione	Cucchiaino	-40 ~ +85	℃
Tipo di fibra		Fibra Corning SMF-28ultra (G657 A1), fibra nuda
Lunghezza della fibra		≥1.2	m
Dimensione del pacchetto	Pkg	44x28x6	mm

NOTA: 1. Tutti i connettori esclusi specifici.

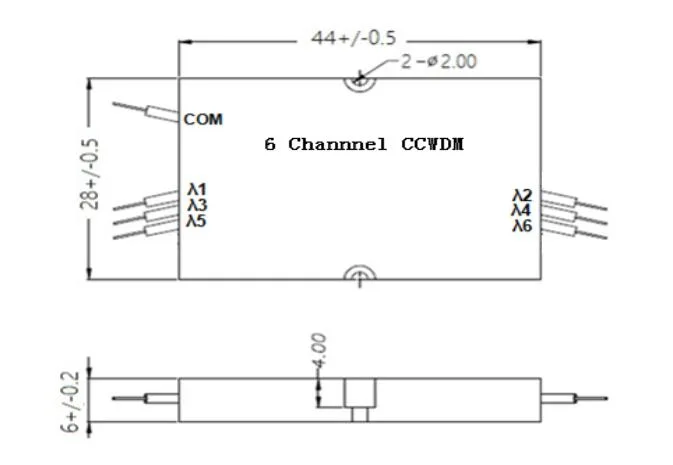

Disegno meccanico (unità: mm)

6 Channel Compact CWDM (CCWDM)
