Descrizione del prodotto

Parametri	Simbolo	Prestazione	Unità
Intervallo di lunghezze d'onda	Wr	1260 ~ 1620	nm
Lunghezza d'onda centrale del canale	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Spaziatura del canale	Sp	20	nm
Larghezza di banda passband@-1db	Pb	LC ± 6,5	nm
Perdita di inserzione	Il	Banda passante: ≤0,40	db
Perdita di inserzione	Il	Riflessione: ≤0,40	db
Isolamento adiacente del canale	Grande	≥ 30	db
Isolamento del canale non adiacente	ISon	≥ 40	db
Isolamento del canale di riflessione	ISOR	≥ 13	db
Perdita dipendente dalla polarizzazione	Pdl	≤ 0,1	db
Perdita di ritorno	Rl	≥ 50	db
Direttività	Dir	≥ 50	db
Dispersione della modalità di polarizzazione	PMD	≤ 0,1	db
Potenza di input ottica	P	≤ 300	MW
Temperatura operativa	Superiore	-25 ~ +70	℃
Temperatura di conservazione	Cucchiaino	-40 ~ +85	℃
Tipo di fibra		Corning SMF-28 Ultra Fibre (G657 A1), fibra nuda
Lunghezza della fibra		≥1.2	m
Dimensione del pacchetto	Pkg	Φ4.0 × 30 Φ5,5 × 35 o φ5.5 × 38	mm

NOTA: 1. Tutti i connettori esclusi specifici.

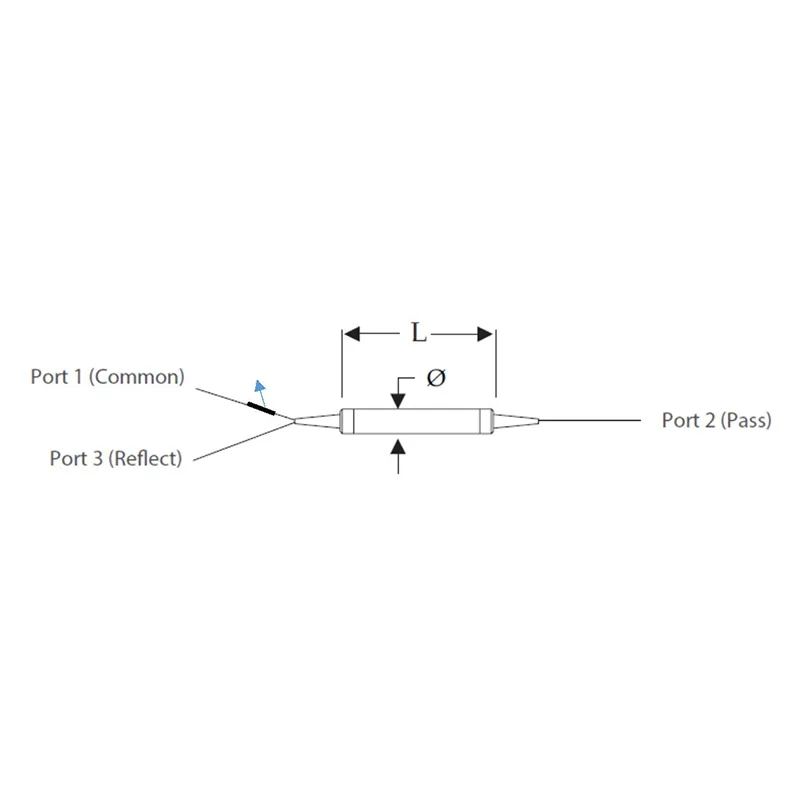

Disegno meccanico (unità ： mm)

Single Channel CWDM Series (1x2)
