Cavo flessibile in fibra ottica ad arco con condotto corazzato

Orientalfiber si concentra sulla ricerca e sviluppo, sulla produzione e sulla fornitura di cavi di comunicazione ottica ad alte prestazioni, mentre il cavo flessibile in fibra ottica di tipo Bow per condotto armato è un prodotto di trasmissione ottica fondamentale su misura per il cablaggio di condotti e scenari FTTH. Questo prodotto utilizza il cavo di ingresso a farfalla come subunità centrale di comunicazione ottica, adotta un design strutturale standardizzato con elementi di rinforzo, materiali che bloccano l'acqua e strati corazzati e intraprende stabilmente attività di trasmissione del segnale ottico in ambienti di posa diversificati.

Invia richiesta

Descrizione del prodotto

Il cavo flessibile in fibra ottica ad arco per condotti corazzati Orientalfiber è un cavo di comunicazione ottica specializzato progettato per la posa di condotte. Con il cavo di ingresso a farfalla come subunità centrale di comunicazione ottica, è dotato di elementi di rinforzo paralleli su entrambi i lati, avvolti con nastro idrorepellente e nastro di alluminio per protezione, e rivestito con una guaina esterna estrusa. Questo prodotto strutturato è dedicato alla trasmissione stabile del segnale ottico nei progetti FTTH e nei sistemi di cablaggio dei condotti ed è un prodotto di supporto essenziale per la costruzione della rete ottica.

Vantaggi principali e punti di forza

Prestazioni meccaniche stabili

Questo prodotto è costruito con un design strutturale professionale, caratterizzato da un'eccezionale resistenza alla trazione e allo schiacciamento. Gli elementi di rinforzo integrati e lo strato corazzato proteggono efficacemente la fibra ottica interna, evitando danni causati dall'estrusione o dalla trazione di forze esterne durante la costruzione e l'uso quotidiano, garantendo il funzionamento stabile a lungo termine del prodotto in ambienti complessi.

Costruzione e manutenzione convenienti

Adottando un design unico della scanalatura, il cavo flessibile in fibra ottica ad arco per condotto corazzato Orientalfiber supporta spelatura e giunzione rapide, semplificando notevolmente il processo di costruzione in loco, abbreviando il periodo di installazione e riducendo la difficoltà di manutenzione e riparazione successive.

Prestazioni impermeabili affidabili

Il prodotto adotta una struttura asciutta e un design professionale di blocco dell'acqua, che può bloccare efficacemente l'umidità e la penetrazione dell'acqua. Si adatta agli ambienti dei condotti umidi e saturi d'acqua, impedendo che i danni causati dall'acqua influenzino le prestazioni di trasmissione del prodotto e prolungando la durata del cavo.

Supporto pre-terminazione in fabbrica

Per soddisfare le esigenze della costruzione ingegneristica standardizzata, questo prodotto supporta la pre-terminazione in fabbrica. L'elaborazione unificata in fabbrica garantisce la coerenza della qualità e delle prestazioni del prodotto, riduce gli errori di elaborazione in loco e soddisfa gli standard di costruzione dei progetti di rete ottica di grandi e medie dimensioni.

Specifiche tecniche

Orientalfiber fornisce soluzioni di configurazione tecnica diversificate per il cavo flessibile in fibra ottica ad arco con condotto armato per soddisfare le esigenze personalizzate di diversi progetti:

Struttura del nucleo: cavo di ingresso a farfalla centrale + doppi elementi di rinforzo paralleli
Strato protettivo: avvolgimento del nastro resistente all'acqua + strato corazzato in nastro di alluminio
Materiale della guaina: materiale polimerico ad alta resistenza all'usura e alla corrosione
Caratteristiche strutturali: design con blocco dell'acqua a secco, forma a scanalatura standard per una facile costruzione
Ambiente di applicazione: adatto alla posa di condotti interni ed esterni, adatto agli intervalli di temperatura e umidità convenzionali dell'ingegneria delle comunicazioni

Campi di applicazione

Il cavo flessibile in fibra ottica ad arco con condotto corazzato Orientalfiber è ampiamente utilizzato in molteplici scenari di comunicazione ottica con le sue prestazioni stabili, coprendo i seguenti campi chiave:

Costruzione di reti FTTH (Fiber To The Home), che forniscono una trasmissione ottica stabile per l'accesso residenziale a banda larga
Progetti di cablaggio di condotte standard di operatori del settore delle telecomunicazioni nazionali ed esteri
Sistemi di comunicazione e trasmissione dell'informazione radiotelevisiva
Sistemi di trasmissione dati su rete locale in scenari industriali
Progetti di connessione di comunicazione ottica nei settori dell'energia elettrica, del trasporto ferroviario, delle autostrade e di altri settori infrastrutturali

Caratteristica

Struttura asciutta e blocco dell'acqua

Ottima resistenza alla trazione e allo schiacciamento

Il design a scanalatura facilita la spelatura e la giunzione

Applicazione

Cablaggio in condotta

FTTH (Fibra a casa)

Preterminato in fabbrica

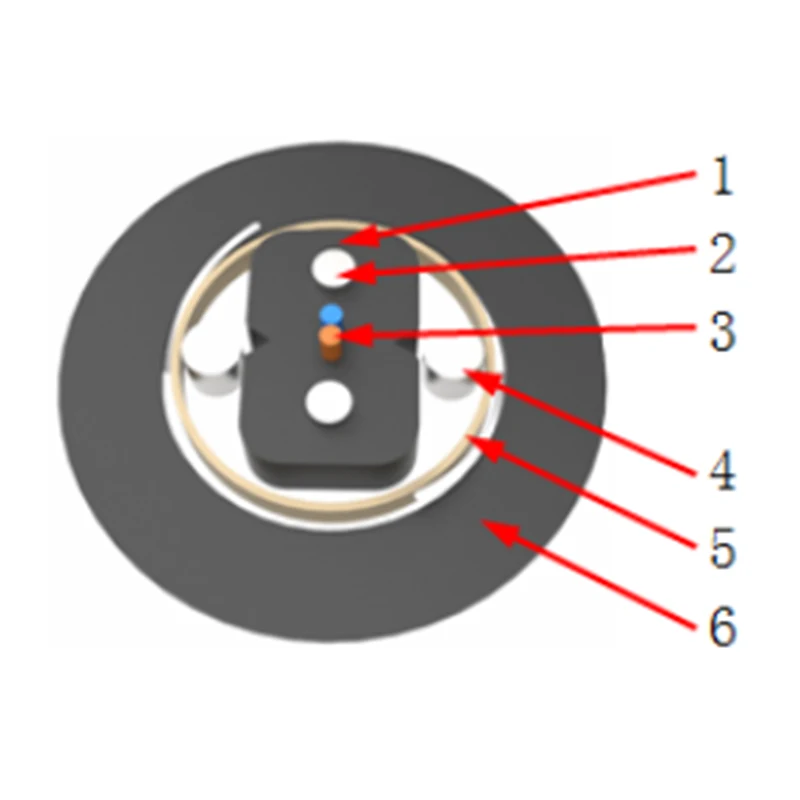

Struttura e materiale

NO.	Articolo	Materiale
1	Guaina interna	PVC, LSZH
2	Membro della forza	Filo di acciaio, FRP, KFRP
3	Fibra	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
4	Membro della forza di supporto	Filo di acciaio, FRP
5	Materiale che blocca l'acqua	Nastro impermeabile
6	Strato corazzato	Nastro in alluminio
7	Guaina esterna	LSZH、PE
8	Colore	Nero

Armored Duct Bow-type Fiber Optic Drop Cable

Proprietà del cavo

Tipo di cavo	Dimensione		Resistenza alla trazione		Resistenza allo schiacciamento		Raggio di curvatura
	Unità	Cavo	A lungo termine	A breve termine	A lungo termine	A breve termine	Statico	Dinamico
	(mm)		(N)		(N/100mm)		—
GJYXFHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D
GJYXHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D

Note: D = Diametro del cavo.

Caratteristica della fibra

Tipo di fibra	Attenuazione (massima)		Perdita di piegatura macro (max)
	1310 nm	1550 nm	Φ30mm 10 cerchi (giri)	Φ20mm 1 cerchi (girare)	Φ15mm 1 cerchi (girare)	Φ32mm 1 cerchi (girare)	Φ60mm 100 cerchi (giri)
	(dB/km)		(dB)
G.652 D	0.40	0.30	N / a	N / a	N / a	0,05 a 1550 nm	0,05 a 1625 nm
G.657A1	0.40	0.30	0,25 a 1550 nm 1,00 a 1625 nm	0,75 a 1550 nm 1,50 a 1625 nm	N / a	N / a	N / a
G.657A2	0.40	0.30	0,03 a 1550 nm 0,10 a 1625 nm	0,1 a 1550 nm 0,2 a 1625 nm	0,5 a 1550 nm 1,0 a 1625 nm	N / a	N / a
