Cavo flessibile in fibra ottica rotondo preterminato

I cavi drop in fibra ottica rotondi preterminati forniscono una soluzione di connessione robusta e sigillata per Fiber to the Home (FTTH) attraverso un sistema di connessione veloce e preciso, riducendo i tempi di installazione, gli errori tecnici e la manutenzione. Inoltre, garantisce elevata affidabilità e durata della rete.

Invia richiesta

Descrizione del prodotto

Categoria di prodotto: Soluzioni di connettività Fiber to the Home (FTTH).
Funzione chiave: cavo di derivazione plug-and-play a distribuzione rapida con terminazione SC/APC rinforzata.
Conformità: soddisfa gli standard IEC 61754-4 per le prestazioni dell'interfaccia ottica.

Orientalfiber fornisce il cavo drop in fibra ottica rotondo preterminato come soluzione ad alte prestazioni per implementazioni in fibra residenziale e commerciale. Progettato da Jiangsu Xuben Photoelectric Technology Co., Ltd, questo cavo integra una robusta protezione meccanica con connettori progettati con precisione per garantire una trasmissione stabile del segnale in diverse condizioni ambientali.

Definizione del prodotto e ambito funzionale

Il cavo drop in fibra ottica tondo preterminato è un gruppo ottico specializzato costituito da un cavo tondo da 5 mm ad alta resistenza terminato in fabbrica con un connettore SC/APC rinforzato. A differenza dei cavi standard con terminazione sul campo, questa soluzione preconnettorizzata elimina la necessità di giunzione in loco all'estremità dell'abbonato, utilizzando una ghiera in zirconio di alta qualità per mantenere una bassa perdita di inserzione e un'elevata perdita di ritorno per tutta la durata della rete.

Vantaggi principali ed eccellenza tecnica

1. Ingegneria di precisione

Il cavo flessibile rotondo in fibra ottica preterminato è dotato di un connettore SC/APC rinforzato sul lato A, che garantisce una connessione sigillata e resistente agli agenti atmosferici. L'uso di ghiere in zirconio garantisce un allineamento stabile, riducendo il rischio di degrado del segnale dovuto a fluttuazioni di temperatura o vibrazioni meccaniche.

2. Maggiore durata

Costruito per durare a lungo, la struttura del cavo include:

Rivestimento esterno in HDPE/LSZH: fornisce resistenza alle radiazioni UV e allo stress ambientale.

Componenti che bloccano l'acqua: i filati integrati in fibra di vetro e aramide impediscono l'ingresso di umidità.

Fibra G657A1/A2: offre prestazioni superiori insensibili alla flessione, fondamentali per i percorsi stretti negli ambienti FTTH urbani.

3. Efficienza di distribuzione ottimizzata

Utilizzando il cavo drop in fibra ottica rotondo preterminato, gli operatori di telecomunicazioni possono ridurre significativamente i tempi di installazione. L'"estremità aperta" sul lato B consente di far passare facilmente i condotti prima della terminazione finale nel punto di distribuzione.

Campi di applicazione

La versatilità del cavo drop in fibra ottica tondo preterminato lo rende adatto a vari settori ad alta richiesta:

Telecomunicazioni: connessioni FTTH dell'ultimo miglio per i fornitori di servizi Internet residenziali.

Broadcasting: trasmissione di segnali per reti radiofoniche e televisive.

Infrastrutture industriali: connessioni front-end per reti intelligenti, trasporto ferroviario e sistemi di monitoraggio autostradali.

Reti locali (LAN): trasmissione dati ad alta velocità per campus o complessi di uffici.

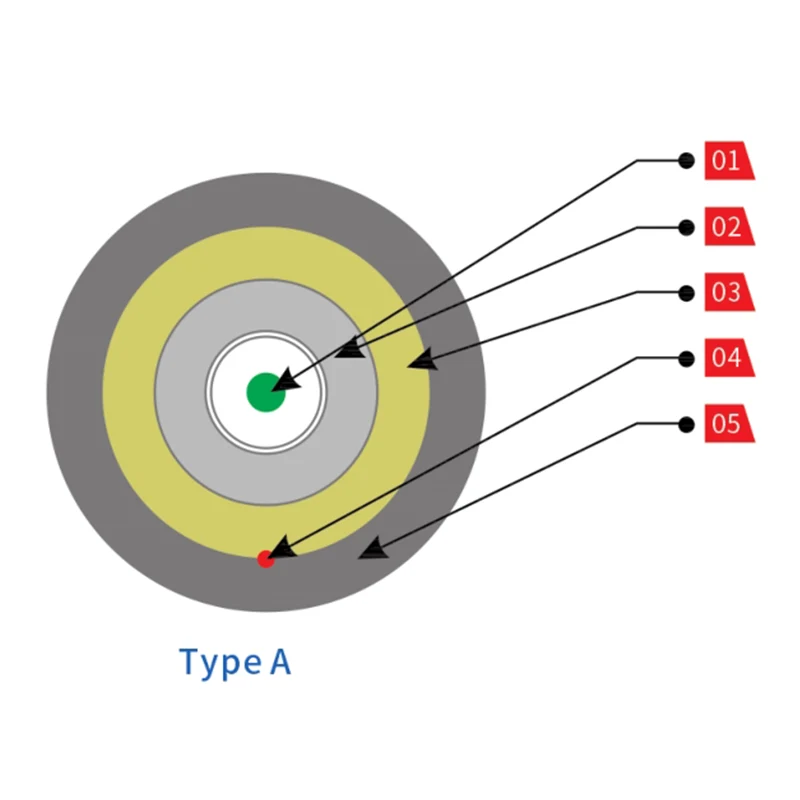

Disegno della struttura

Tampone da 900μm

Tubo PBT

Tamponi in fibra di vetro e filato aramidico che bloccano l'acqua

Ripcord

Giacca LSZH

Pre-terminated Round Fiber Optic Drop Cable

Tipo A

Tampone da 900μm

Guaina interna

Tamponi in fibra di vetro e filato aramidico che bloccano l'acqua

Membro della forza

Ripcord

Guaina esterna

Linea di colore blu

Pre-Terminated Round Fiber Optic Drop Cable

Tipo B

Dettagli del connettore

Modello: tipo E

Colore: nero

Materiale: policarbonato+ABS

Connettore: SC/APC

Cavo applicabile: cavo di derivazione da 5 mm

Caratteristiche

Design modulare, facile da espandere

Può funzionare ed essere installato all'esterno

Grado di protezione: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Specifiche ottiche

Parametro	Valore
Tipo di connettore	Tipo E
Perdita di inserzione del connettore (dB)	IL: ≤0,3 dB Massimo. 0,3 dB + 0,4 dB/km * L(km) a 1310 nm Massimo. 0,3 dB + 0,35 dB/km * L(km) a 1550 nm secondo IEC 61300-3-4 Metodo B
Perdita di ritorno del connettore (dB)	RL: ≥55dB minimo 60 dB a 1310 e 1550 nm Secondo la norma IEC 61300-3-6
Lunghezza cavo (m)	50, 100, 150, 200, 250, ecc
Grado di protezione	IP68

Assemblaggio cavi

Perdita di inserzione: max. 0,3 dB + 0,35 dB/km * L(km) a 1310 nm

Massimo. 0,3 dB + 0,21 dB/km * L(km) a 1550 nm

Secondo IEC 61300-3-4 Metodo B

Perdita di ritorno: min. 60 dB a 1310 e 1550 nm

Secondo la norma IEC 61300-3-6

Specifiche meccaniche

Articolo	Metodo di prova	Requisito
Resistenza alla trazione	CEI 60794-1-E1 (1000 N/1 ora)	Allungamento della fibra ≤0,40% Allungamento residuo ≤ 0,05% Modifica dell'attenuazione ≤ 0,1 dB a 1550 nm
Appiattimento	CEI EN 60794-1-E3 (1000 N/100mm in 15 minuti)	Modifica dell'attenuazione ≤ 0,1 dB a 1550 nm
Impatto	IEC 60794-1-2-E4 (impatto 5N.m e D=300mm)	Modifica dell'attenuazione ≤ 0,1 dB a 1550 nm
Torsione	IEC 60794-1-2-E7 (carico 25N e 10 cicli)	Variazione dell'attenuazione ≤ 0,1 dB a 1550 nm
Curvatura	CEI 60794-1-2-E6 (D=100mm e carico 55N, 25 cicli)	Variazione dell'attenuazione ≤ 0,1 dB a 1550 nm
Intervallo di temperatura	IEC 60794-1-2-F1 (-15°C~+65°C)	Variazione dell'attenuazione ≤ 0,2 dB a 1550 nm
Penetrazione dell'acqua	IEC 60794-1-2-F5A (3 m di lunghezza, 1 m di altezza, 24 ore)	Terminare la perdita d'acqua
Restringimento della guaina	EIA-RS-455-86 (85°C, 4 ORE) EIA-RS-455-86（85°C, 4小时）	≤ 5,0%
RoH (2011/65/UE)	Conforme
