Cavo in fibra ottica a nastro in fibra piatta

Definizione del prodotto e panoramica tecnica

Il cavo in fibra ottica a nastro in fibra piatta è un mezzo di trasmissione ottica ad alta densità in cui più fibre singole sono legate insieme in una fila piatta e organizzata. L'anima del nastro è protetta da uno strato di filato aramidico di alta qualità, che funge da unità rinforzata per fornire la resistenza alla trazione necessaria per l'installazione e il funzionamento a lungo termine. Per soddisfare diversi requisiti ambientali e di sicurezza, il cavo è rifinito con una robusta guaina esterna realizzata in cloruro di polivinile (PVC) o materiale a basso contenuto di fumi e zero alogeni (LSZH).

Caratteristiche principali e vantaggi principali

Design del nastro ad alta integrazione: la geometria piatta organizza le fibre in gruppi, consentendo un diametro del cavo significativamente più piccolo rispetto alle tradizionali configurazioni a tubo sciolto.

Rinforzo in aramide: l'inclusione di filato di aramide ad alto modulo fornisce al cavo in fibra ottica a nastro in fibra piatta la resistenza necessaria per le trazioni verticali e orizzontali senza rischiare di danneggiare i nuclei di vetro.

Resilienza ambientale: la giacca esterna è formulata per essere resistente alla corrosione, impermeabile e resistente ai raggi UV, garantendo prestazioni stabili in vari ambienti interni ed esterni protetti.

Conformità alla sicurezza: con le opzioni di guaina LSZH, il cavo soddisfa gli standard internazionali ignifughi (IEC 60332-1 o IEC 60332-3C), rendendolo adatto per edifici e sistemi di trasporto ad alta occupazione.

Specifiche tecniche

Tipo di fibra: compatibile con fibre monomodali (G.652D, G.657A) e multimodali (da OM1 a OM4).

Unità di rinforzo: filato aramidico multifilo.

Materiali della guaina esterna: PVC (conforme ai requisiti UL OFNR/OFNP) o LSZH (a bassa emissione di fumi, senza alogeni).

Standard meccanici: pienamente conforme a YD/T 1258.5, ICEA-596, GR-409 e IEC 60794-2-30.

Intervallo di temperatura: progettato per un funzionamento affidabile a temperature ambientali standard per le telecomunicazioni.

Diversi campi di applicazione

La versatilità del cavo in fibra ottica a nastro in fibra piatta lo rende la scelta preferita per molteplici settori:

Data Center: ideali per l'interconnessione di rack di server ad alta densità utilizzando la tecnologia di terminazione MPO/MTP.

Distribuzione interna: utilizzata per il cablaggio della dorsale negli edifici adibiti ad uffici commerciali e negli uffici di cambio centrale.

Apparecchiature di comunicazione: fungono da interconnessione primaria tra strumenti di precisione e hardware di rete.

Sistemi industriali: fornisce collegamenti dati affidabili per reti elettriche, monitoraggio del transito ferroviario e sistemi di comunicazione autostradali.

Forza produttiva: Jiangsu Xuben Photoelectric Technology Co., Ltd

La qualità del cavo in fibra ottica a nastro in fibra piatta è supportata dalla scala industriale e dall'esperienza tecnica di Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastruttura: il gruppo gestisce quattro stabilimenti specializzati su una superficie totale di 15.000 metri quadrati.

Valore della produzione: con un valore della produzione annuale di 20 milioni di dollari USA, l'azienda mantiene la capacità di fornire progetti di ingegneria globale su larga scala.

Gestione della qualità: la struttura ha ottenuto le certificazioni ISO9001 e ISO45001, garantendo che ogni metro di cavo rispetti i più alti standard di artigianalità.

Reputazione globale: i prodotti Orientalfiber sono utilizzati da operatori di telecomunicazioni e leader industriali in tutto il mondo, riconosciuti per la loro produzione raffinata e coerenza professionale.

Vantaggi rispetto alle alternative standard

Rispetto ai tradizionali design in fibra, la soluzione del nastro Orientalfiber offre:

Efficienza di giunzione di massa: i tecnici possono giuntare 12 fibre contemporaneamente, riducendo drasticamente i costi di installazione.

Migliore flusso d'aria: il profilo compatto e piatto del cavo in fibra ottica a nastro piatto in fibra consente una migliore ventilazione nei portacavi e negli armadietti dei server.

Protezione affidabile: a differenza delle alternative economiche, il nostro utilizzo di aramide di alta qualità garantisce che il cavo non si pieghi o si allunghi nel tempo nelle applicazioni con montante verticale.

Caratteristiche

Design del nastro in fibra altamente integrato

L'elemento di rinforzo in aramide conferisce al cavo un'eccellente resistenza alla trazione

Il materiale esterno è resistente alla corrosione, impermeabile, resistente ai raggi UV, ignifugo ed ecologico.

Applicazioni

Distribuzione via cavo per interni

Interconnessione tra strumenti, apparecchiature di comunicazione

Patchcord e codino

Standard

Conforme allo standard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, ecc., e il cavo in PVC soddisfa i requisiti dell'approvazione UL OFNR e OFNP: diverse giacche LSZH soddisfano la certificazione IEC 60332-1 o IEC 60332-3C.

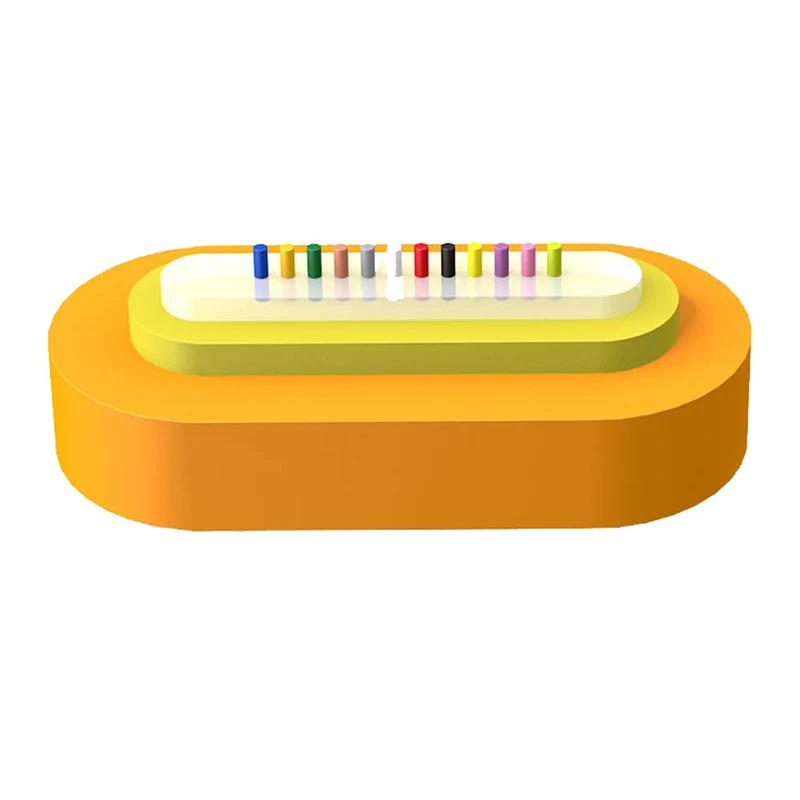

Disegno della struttura

1. Fibra

2. Nastro in fibra

3. Filato di aramide

4. Giacca

Parametri tecnici

Caratteristiche ottiche

Temperatura di trasporto/stoccaggio/operativa: -20℃-+60℃, temperatura di installazione: -5℃-+50℃
