Cavo in fibra ottica a nastro per interni

Orientalfiber fornisce cavi in fibra ottica a nastro per interni di alta qualità come soluzione di rete in fibra ottica completa. Questo cavo adotta un nastro in fibra ottica come mezzo di trasmissione, caratterizzato da elevata integrazione, trasmissione stabile del segnale e facilità di installazione. È ampiamente utilizzato nella distribuzione interna, nell'interconnessione delle apparecchiature e nei sistemi di comunicazione.

Invia richiesta

Descrizione del prodotto

Il cavo in fibra ottica a nastro per interni utilizza il nastro in fibra ottica come mezzo di trasmissione ottica. Il nastro in fibra ottica viene inserito in un tubo sciolto realizzato in materiale ad alto modulo e quindi rivestito con uno strato di rinforzo in aramide. Lo strato più esterno è estruso con una guaina di polivinilcloruro (PVC). Questo design strutturale garantisce prestazioni affidabili e un funzionamento conveniente in ambienti interni.

Caratteristiche principali

Design del nastro in fibra altamente integratoLa struttura del nastro in fibra consente un'elevata densità di fibra in una forma compatta, semplificando la gestione e l'installazione. Supporta una connessione efficiente con connettori MT/MTP, adatti a scenari di cablaggio ad alta densità.

Eccellente resistenza alla trazione Dotato di rinforzo in aramide, il cavo offre una forte resistenza alla trazione per resistere alle forze esterne durante la costruzione e l'uso, garantendo la stabilità del segnale.
Materiale esterno durevole La guaina esterna è resistente alla corrosione, impermeabile, resistente ai raggi UV, ignifuga ed ecologica. Soddisfa i requisiti di sicurezza interna e si adatta a diversi ambienti di lavoro.
Facile installazione e manutenzione Il cavo è flessibile con buone prestazioni di flessione, facile da instradare in spazi ristretti come passerelle e condotti. Non richiede grasso lubrificante, facilitando una rapida costruzione e connessione.

Specifiche tecniche

Parametro	Specifica
Tipo di fibra	Monomodale (G.652D/G.657A1)/Multimodale (50/125μm, 62,5/125μm)
Conteggio dei nuclei	4, 6, 8, 12, 24 core (personalizzabile)
Struttura del cavo	Nastro in fibra in tubo sciolto + rinforzo in aramide + guaina in PVC
Diametro esterno	Personalizzabile (tipicamente 3,0–6,0 mm)
Attenuazione	≤0,36 dB/km a 1310 nm; ≤0,22 dB/km a 1550 nm (modalità singola)
Resistenza alla trazione	A breve termine: ≥1500N; A lungo termine: ≥600N
Raggio di curvatura	Statico: ≥10× diametro del cavo; Dinamico: ≥20× diametro del cavo
Temperatura operativa	Da -20°C a +60°C
Materiale della guaina	PVC (opzionale a bassa emissione di fumi e senza alogeni)
Conformità	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Applicazioni

Distribuzione via cavo per interni Utilizzato in data center, edifici per uffici, centri commerciali e comunità residenziali per il cablaggio orizzontale e verticale, garantendo un'efficiente trasmissione del segnale all'interno della rete.
Interconnessione tra strumenti e apparecchiature di comunicazione Funziona come cavi patch o cavi jumper per collegare server, switch, router e altri dispositivi di comunicazione, fornendo una trasmissione dati stabile e ad alta velocità.
Scenari industriali e speciali Applicato nei sistemi di alimentazione, nel trasporto ferroviario e nell'ingegneria autostradale per esigenze di connessione front-end, adattandosi ad ambienti industriali difficili con prestazioni affidabili.

Vantaggi

Alta affidabilità La struttura ottimizzata e i materiali di alta qualità garantiscono una trasmissione stabile del segnale e una lunga durata, soddisfacendo i severi requisiti di vari progetti.
Conveniente L'elevata integrazione riduce il numero di cavi e i tempi di installazione, diminuendo i costi complessivi del progetto. Le specifiche personalizzabili consentono soluzioni su misura per diverse applicazioni.
Controllo di qualità completo Jiangsu Xuben Photoelectric Technology Co., Ltd. segue rigorosamente gli standard di gestione della qualità ISO9001. Ogni cavo in fibra ottica a nastro per interni viene sottoposto a test rigorosi per garantire prestazioni e affidabilità costanti.

Caratteristiche

Design del nastro in fibra altamente integrato

L'elemento di rinforzo in aramide conferisce al cavo un'eccellente resistenza alla trazione

Il materiale esterno è resistente alla corrosione, impermeabile, resistente ai raggi UV, ignifugo ed ecologico.

Applicazioni

Distribuzione via cavo per interni

Interconnessione tra strumenti, apparecchiature di comunicazione

Standard

Rispettare gli standard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, ecc.

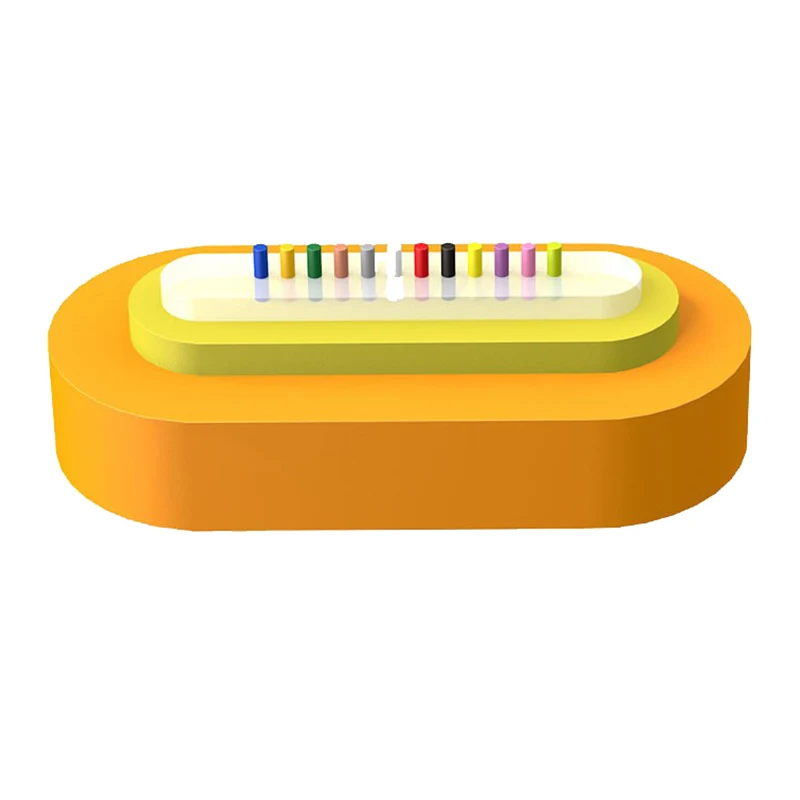

Disegno della struttura

1. Nastro in fibra

2. Tubo allentato

3. Filato di aramide

4. Giacca esterna

Indoor Ribbon Fiber Optic Cable

Parametri tecnici

Modello via cavo	Conteggio delle fibre	Peso del cavo (Rif) (kg/km)	Resistenza alla trazione Lungo/Breve Termine	Resistenza allo schiacciamento Lungo/Breve Termine (N/100mm)	Raggio di curvatura Dinamico/Statico (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Caratteristiche ottiche

Tipo di fibra	Attenuazione				OFL	Larghezza di banda in modalità effettiva	Lunghezza collegamento Ethernet 10 Gbit/s	Raggio di curvatura minimo
Condizione	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Condizione	Valore tipico	Valore massimo	Valore tipico	Valore massimo	850/1300 nm	850 nm	850 nm	/
Unità	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30
