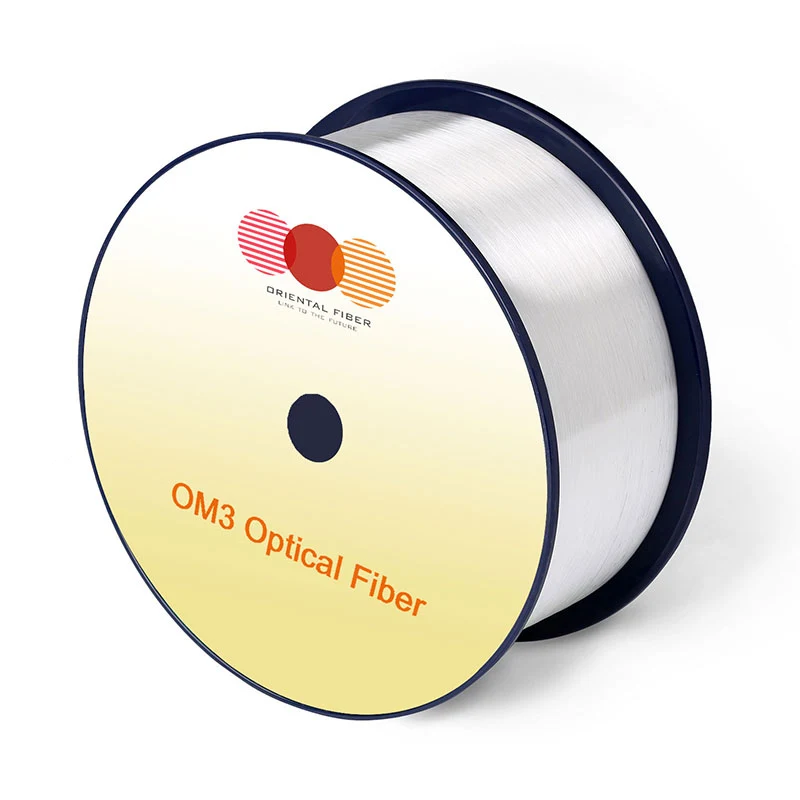

Fibra ottica in modalità multiple OM2+/OM3

Caratteristiche

Condizioni

Specificato valori

Unità

Geometria Caratteristiche

Nucleo Diametro

-

50 ± 2,5

[μm]

Nucleo Non circolarità

-

≤5,0

[%]

Rivestimento Diametro

-

125,0 ± 1,0

[μm]

Rivestimento Non circolarità

-

≤0.6

[%]

Rivestimento Diametro

-

245 ± 7

[μm]

Rivestimento/rivestimento Errore di concentrità

-

≤10,0

[μm]

Rivestimento Non circolarità

-

≤6,0

[%]

Core/rivestimento Errore di concentrità

-

≤1.0

[μm]

Consegna Lunghezza

-

su a 8.8

[km/boel]

Ottico Caratteristiche

Attenuazione

850nm

≤2,4

[db/km]

1300nm

≤0.6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 BEM Insensitive

Sovraccaricato Larghezza di banda modale

850nm

≥700/≥1500/≥3500

[MHz · km]

1300nm

≥500/≥500/≥500

[MHz · km]

Efficace Larghezza di banda modale

850nm

≥950/≥2000/≥4700

[MHz · km]

Applicazione distanza di supporto

-

-

-

40GBase-SR4 / 100GBase-SR101

850nm

-/140/170

[M]

10GBase-Sr

850nm

150/300/550

[M]

1000Base-Sr

850nm

750/1000/1100

[M]

Dmd Specifica

Compiacente con e più rigoroso dei requisiti di IEC60793-2-10

-

Numerico Apertura

-

0,200 ± 0,015

-

Gruppo Indice di rifrazione

850nm

1.482

-

1300nm

1.477

-

Lunghezza d'onda di dispersione zero (λ0)

-

1295-1340

[NM]

Slope di dispersione zero (S0)

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310Nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]

Macrobending Perdita2

-

-

-

2 Gira il raggio di 15 mm

850nm

≤0.1

[db]

1300nm

≤0.3

[db]

2 Gira @ 7,5 mm raggio

850nm

≤0.2

[db]

1300nm

≤0,5

[db]

Backscatter Caratteristiche

1300nm

Passaggio （Media della misurazione bidirezionale）

-

≤0.10

[db]

Irregolarità Sulla lunghezza della fibra e la discontinuità del punto

-

≤0.10

[db]

Attenuazione Uniformità

-

≤0,08

[db/km]

Ambientale Caratteristiche

850nm & 1300nm

Temperatura Ciclismo

-60 ℃ a 85 ℃

≤0.10

[db/km]

Temperatura-umidità Ciclismo

-10 ℃ a 85 ℃ ， dal 4% al 98% RH

≤0.10

[db/km]

Acqua Immersione

23 ℃, 30 giorni

≤0.10

[db/km]

Asciutto Calore

85 ℃ ， 30 giorni

≤0.10

[db/km]

Umido Calore

85 ℃, 85% RH ， 30 giorni

≤0.10

[db/km]

Meccanico Specifiche

Prova Test

-

≥9,0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Rivestimento Strip Force

tipico forza media

1.5

[N]

picco forza

≥1.3, ≤8.9

[N]

Parametro di suscettibilità alla corrosione da stress dinamico （ND, tipico）

-

20

-
