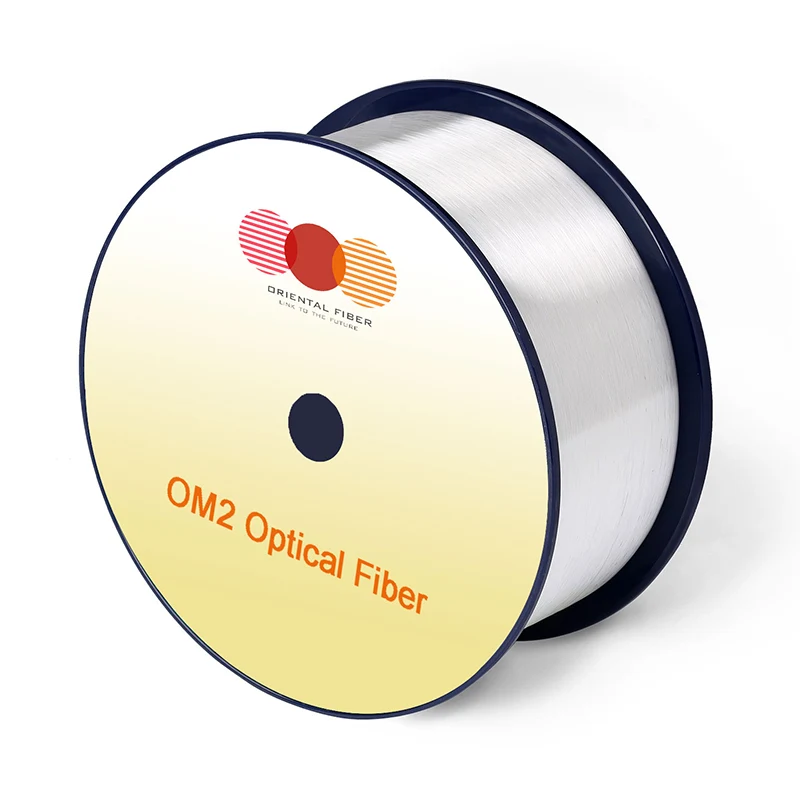

Fibra ottica multi-modalità om2

Caratteristiche

Condizioni

Valori specificati

Unità

Caratteristiche della geometria

Diametro del nucleo

-

50 ± 2,5

[μm]

Non circolarità core

-

≤5,0

[%]

Diametro del rivestimento

-

125,0 ± 1,0

[μm]

Rivestimento non circolarità

-

≤1.0

[%]

Diametro del rivestimento

-

245 ± 7

[μm]

Errore di concentrità del rivestimento/rivestimento

-

≤10,0

[μm]

Rivestimento della non circolarità

-

≤6,0

[%]

Errore di concentrità del core/rivestimento

-

≤1,5

[μm]

Durata di consegna

-

fino a 17.6

[km/boel]

Caratteristiche ottiche

Attenuazione

850nm

≤2,3

[db/km]

1300nm

≤0.6

[db/km]

Larghezza di banda modale troppo riempita

850nm

≥500

[MHz · km]

1300nm

≥500

[MHz · km]

Apertura numerica

-

0,200 ± 0,015

-

Indice di rifrazione di gruppo

850nm

1.482

-

1300nm

1.477

-

Zero lunghezza d'onda di dispersione ， λ0

-

1295-1340

[NM]

Plope di dispersione zero ， S0

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310Nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]

Perdita di piegatura macro

-

-

-

2 giri al raggio di 15 mm

850nm

≤0.1

[db]

1300nm

≤0.3

[db]

2 giri @ 7,5 mm raggio

850nm

≤0.2

[db]

1300nm

≤0,5

[db]

Caratteristiche del backscatter

1300nm

Step (media della misurazione bidirezionale)

-

≤0.10

[db]

Irregolarità sulla lunghezza della fibra e la discontinuità del punto

-

≤0.10

[db]

Uniformità di attenuazione

-

≤0,08

[db/km]

Caratteristiche ambientali

850nm e 1300nm

Ciclismo di temperatura

-60 ℃ a 85 ℃

≤0.10

[db/km]

Ciclismo di temperatura-umidità

-10 ℃ a 85 ℃ ， dal 4% al 98% RH

≤0.10

[db/km]

Immersione in acqua

23 ℃, 30 giorni

≤0.10

[db/km]

Calore secco

85 ℃ ， 30 giorni

≤0.10

[db/km]

Calore umido

85 ℃, 85% RH ， 30 giorni

≤0.10

[db/km]

Specifiche meccaniche

Test di prova

-

≥9,0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Forza della striscia di rivestimento

forza media tipica

1.5

[N]

Forza di punta

≥1,3 ， ≤8,9

[N]

Parametro di suscettibilità alla corrosione da stress dinamico (ND, tipico)

-

20

-
