Cavo in fibra ottica di distribuzione multiuso (≥24f)

In qualità di produttore e fornitore professionale in Cina, Orientalfiber offre cavi in fibra ottica di distribuzione multiuso di alta qualità (≥24f) progettati per implementazioni ad alta densità e multi-scenario. Dotato di sottounità multicore (fibra ottica a buffer stretto da Φ900μm, filato aramidico) e un elemento di rinforzo centrale non metallico, questo cavo è disponibile con guaine in PVC o LSZH per un'eccellente ritardanza di fiamma, resistenza all'acqua e protezione UV.

Invia richiesta

Descrizione del prodotto

Benvenuti in Orientalfiber, un fornitore leader di cavi in fibra ottica per distribuzione multiuso (≥24f) con sede in Cina. La nostra fabbrica produce cavi che vanno da 24 a 144 fibre, supportando i tipi G652D, G657A1/A2, OM3, OM4 e multimodali. Questo cavo di distribuzione multipolare utilizza fibre a buffer stretto, filato aramidico come elementi di rinforzo e un rinforzo centrale non metallico per fornire resistenza alla trazione a lungo/breve termine fino a 400/1320 N e resistenza allo schiacciamento di 300/1000 N/100 mm. Se è necessario acquistare un cavo in fibra ottica di distribuzione per la distribuzione della dorsale dell'edificio o per il collegamento ad alta densità, il nostro prodotto garantisce un raggio di curvatura dinamico di 20D e statico di 10D, funzionando in modo affidabile da -20°C a +60°C.Contatta Orientalfiberoggi per acquistare un cavo in fibra ottica di distribuzione multiuso (≥24f) direttamente dalla nostra fabbrica per prezzi competitivi e supporto tecnico.

Caratteristiche

La struttura degli elementi di resistenza non metallici intrecciati garantisce che il cavo sopporti una maggiore resistenza alla trazione

La fibra a tampone stretto ha eccellenti prestazioni ignifughe

Il filato di aramide come elemento di forza conferisce al cavo un'eccellente resistenza alla trazione

Il materiale esterno è resistente alla corrosione, impermeabile, resistente ai raggi UV, ignifugo ed ecologico.

Applicazioni

Scopo distribuzione via cavo

Cavo di distribuzione della dorsale in un edificio

Cavo patch multi fibra ottica

Standard

Soddisfano gli standard YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, ecc. Oltre ai normali prodotti in PVC, esistono anche prodotti che hanno superato le certificazioni UL OFNR e OFNP. I prodotti LSZH utilizzano materiali diversi per soddisfare IEC60332-1 o IEC60332-3C.

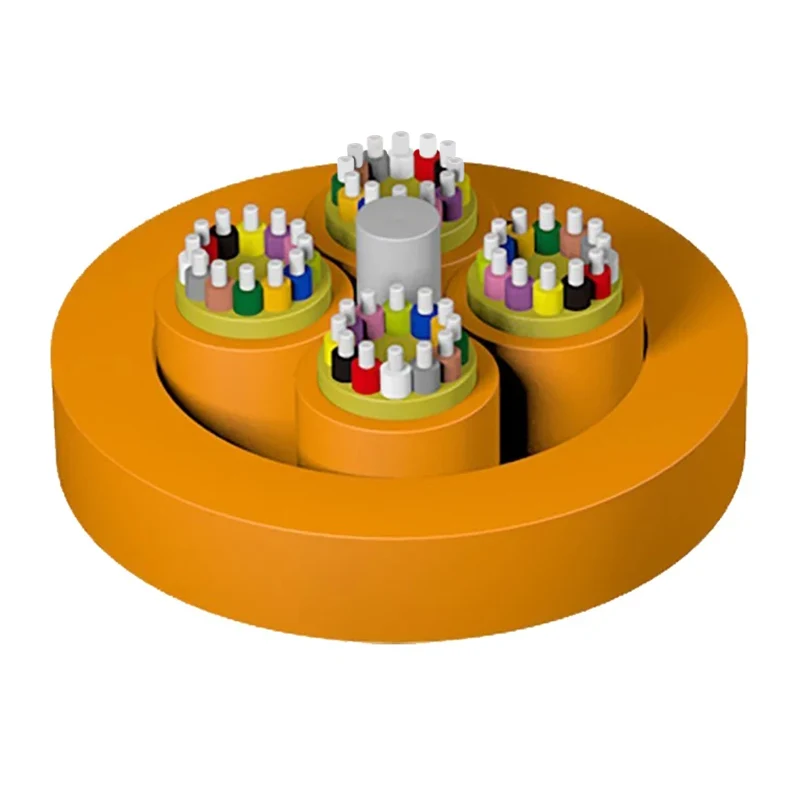

Disegno della struttura

1. Fibra

2. Sottounità

3. Filato di aramide

4. Membro della forza centrale

5. Giacca

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Parametri tecnici

Modello via cavo	Diametro del cavo (Rif) (mm)	Peso del cavo (Rif) (kg/km)		Resistenza alla trazione Lungo/Breve Termine (N)	Resistenza allo schiacciamento Lungo/Breve Termine (N/100mm)	Raggio di curvatura Dinamico/Statico (mm)
Modello via cavo	Diametro del cavo (Rif) (mm)	Giacca in PVC	Giacca LSZH	Resistenza alla trazione Lungo/Breve Termine (N)		Raggio di curvatura Dinamico/Statico (mm)
24	12,3±0,5	117	124	200/660	300/1000	20D/10D
36	14,5±0,5	171	180	200/660	300/1000	20D/10D
48	14,8±0,5	161	170	400/1320	300/1000	20D/10D
72	17,5±0,5	244	254	400/1320	300/1000	20D/10D
96	20,7±0,5	351	366	400/1320	300/1000	20D/10D
144	24,8±0,5	443	451	400/1320	300/1000	20D/10D

Caratteristiche ottiche

Tipo di fibra	Attenuazione				OFL	Larghezza di banda in modalità effettiva	Lunghezza collegamento Ethernet 10 Gbit/s	Raggio di curvatura minimo
Condizione	1310/1550 nm		850/1300 nm		850/1300 nm	850nm	850nm	/
Valore tipico	Valore massimo	Valore tipico	Valore massimo		850/1300 nm	850nm	850nm	/
Unità	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30
