Come installare la fibra ottica del veicolo aereo senza pilota?

Precauzioni di installazione

1. L'installazione del disco in fibra ottica, l'ugello di uscita del disco in fibra ottica dovrebbe essere il più lontano possibile dall'elica, ma per prestare ulteriore attenzione alla gravità dell'aeromobile. Il centro di gravità dell'aeromobile dovrebbe essere prestato maggiore attenzione.

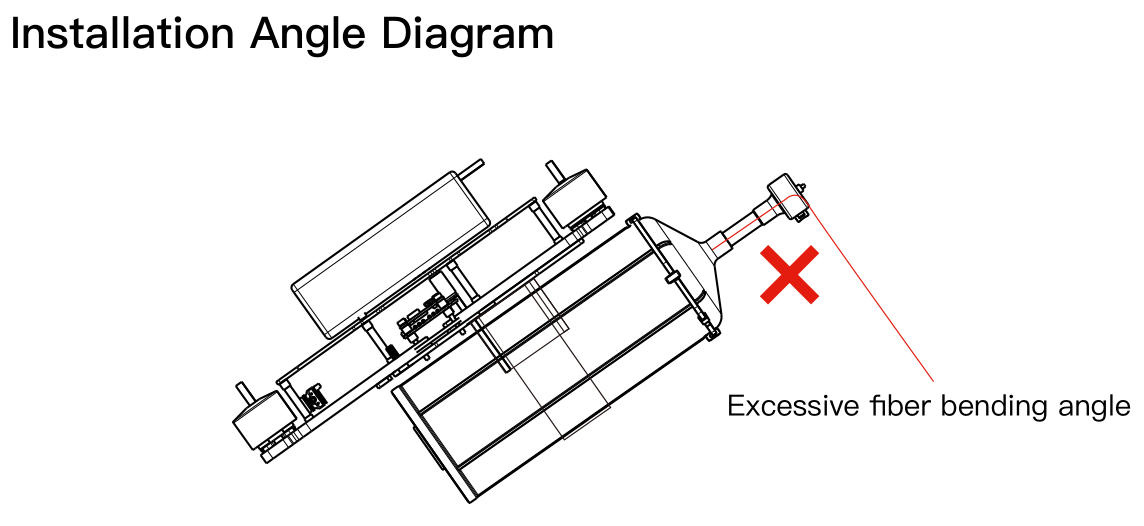

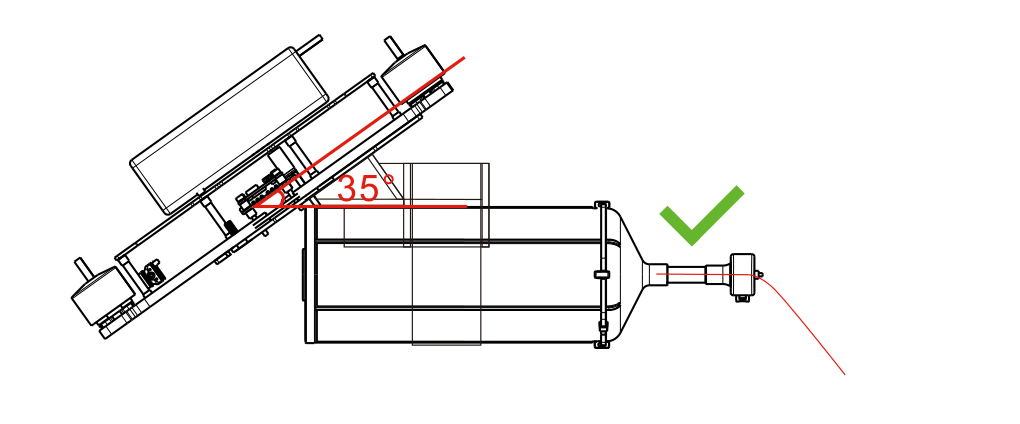

1. L'installazione del disco in fibra ottica deve essere basata sull'angolo di inclinazione dell'aeromobile, la staffa di montaggio deve essere riservata per un determinato angolo (come mostrato nella figura). Installazione L'angolo di montaggio dovrebbe essere vicino all'angolo di inclinazione, in modo che l'angolo di uscita del disco in fibra ottica sia orizzontale.

1. L'avvolgimento in fibra ottica utilizza una colla speciale, i primi 200 metri di distanza sono l'area di applicazione della colla, in quest'area la velocità di volo dell'aeromobile deve essere controllata a una velocità costante di 0,5 mph. La velocità di volo dell'aeromobile deve essere controllata entro 30 km/h o 8 m/s per evitare il volo ad alta velocità nell'area di colla.

Preparazione prima di usare il disco ottico

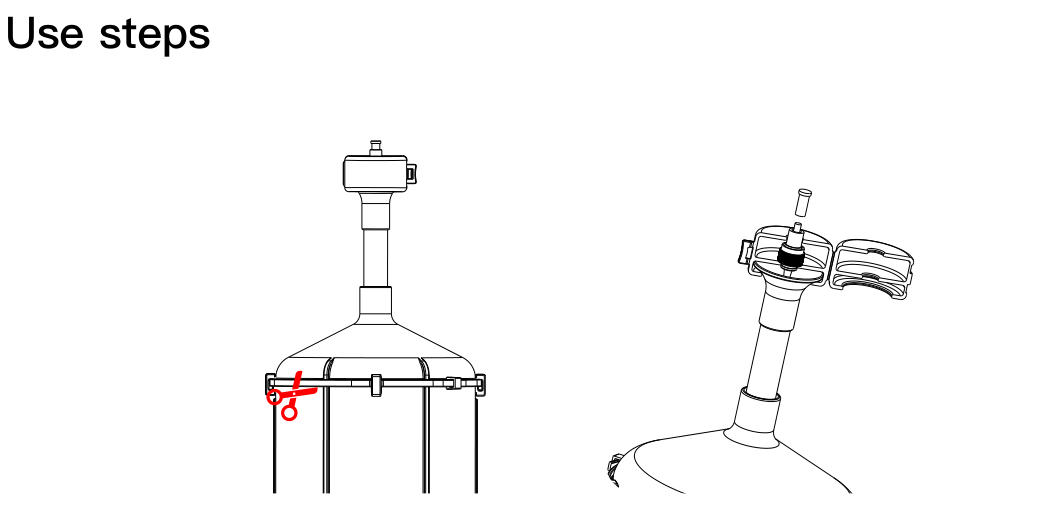

1. Assicurati di rimuovere il pareggio di protezione del trasporto e 4 snap di protezione prima di utilizzare il disco in fibra ottica.
2. (Nota: non togliere la fibbia direttamente dalla fibra sarà rotta.)

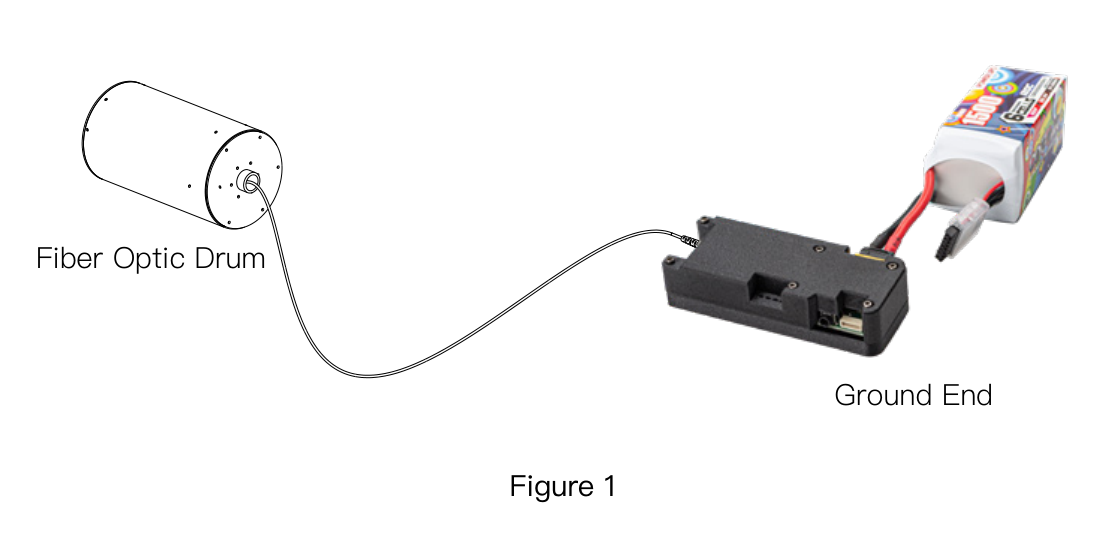

3. La porta in fibra ottica fc di uscita del disco in fibra ottica del guscio di protezione prima dell'uso deve essere rimosso, estrarre la fibra ottica nell'estremità del terreno del modulo.

Connessione wireless lato terra

1. Collegare il cavo SH1.0 dal terminale del cielo al controller di volo come mostrato nel diagramma "Modalità di connessione del terminale di terra 1 (wireless)".
2. Collegare la linea Sh1.0 di terra al ricevitore e al trasmettitore della mappa.
3. Risolvi il disco del cielo e del disco in fibra ottica, presta attenzione all'ugello in fibra ottica per quanto possibile dall'elica UAV per evitare un incidente di entanglement.
4. Collegare il cablaggio in fibra ottica, collegare le porte FC su entrambe le estremità del disco in fibra ottica alla porta FC sull'estremità del cielo e la porta FC sull'estremità del suolo e nota che l'estremità dell'ugello è collegata alla porta FC sull'estremità del suolo.

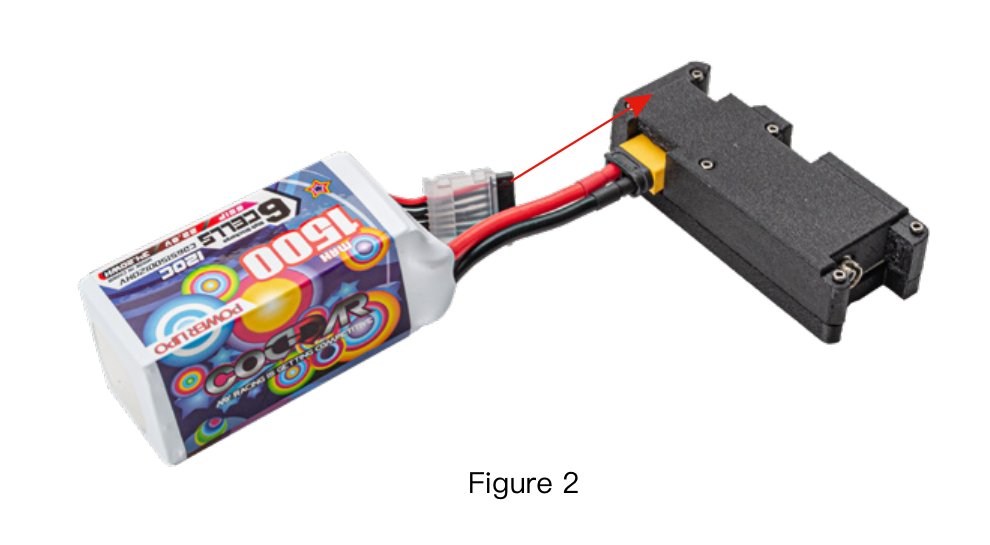

5. Inserire la batteria al litio dell'estremità di terra nel connettore dell'estremità del suolo dopo che è stata completamente carica. (Come Figura 2)

Precauzioni

1. La tensione di ingresso 11.1-26V è all'interno dell'intervallo di sicurezza, non superare o scendere al di sotto della tensione di limite, non invertire i poli positivi e negativi.
2. Non creare il cerchio pieghevole in fibra ottica, per evitare di essere tagliato da oggetti affilati e condurre a rottura della fibra.
3. Presta attenzione alla protezione dei connettori in fibra ottica e delle interfacce FC, evitare polvere, olio e acqua, salvare la protezione dell'interfaccia copre ben attorno.
4. Conservare in un'area fresca, asciutta e resistente alla luce.
5. Struttura di precisione del disco in fibra ottica, presa e put delicatamente, archiviazione verticale.
