Cavo in fibra ottica armato con elemento di resistenza non metallico a tubo sciolto intrecciato

Il cavo in fibra ottica armato con elemento di resistenza non metallico a tubo sciolto intrecciato, fornito da Orientalfiber, è un cavo ottico per esterni dotato di una struttura protettiva multistrato. Il suo design principale prevede l'alloggiamento di fibre ottiche da 250μm all'interno di tubi sciolti realizzati in materiale ad alto modulo, con i tubi riempiti con un composto che blocca l'acqua per impedire l'ingresso di umidità.

Caratteristiche principali e vantaggi principali

• Immunità alle interferenze elettromagnetiche (EMI): utilizzando un elemento di resistenza FRP non metallico, il cavo in fibra ottica armato con elemento di resistenza non metallico a tubo flessibile intrecciato è immune ai fulmini e alle interferenze elettriche, rendendolo adatto per ambienti ad alta tensione.
• Protezione dell'armatura a doppio strato: la combinazione di APL e PSP fornisce una resistenza allo schiacciamento superiore e una protezione di alto livello contro gli attacchi di roditori e l'impatto meccanico durante l'installazione.
• Design resistente all'idrolisi: il materiale del tubo sciolto ad alta resistenza è specificamente formulato per resistere all'idrolisi, garantendo la longevità delle fibre nei climi umidi.
• Blocco completo dell'acqua: un sistema multilivello che comprende composto di riempimento del tubo, riempimento del nucleo del cavo al 100% e materiali di blocco dell'acqua garantisce che il cavo rimanga impermeabile sotto pressione idrostatica.

Specifiche tecniche

• Conteggio fibre: configurazioni personalizzabili da 2 a 144 core.
• Elemento di rinforzo: plastica centrale rinforzata con fibra (FRP) con rivestimento in PE opzionale per diametri specifici.
• Strati dell'armatura: APL (laminato di polietilene di alluminio) avvolto longitudinalmente e PSP (nastro di acciaio rivestito in plastica).
• Conformità agli standard: pienamente conforme agli standard internazionali YD/T 901 e IEC 60794-1.
• Intervallo ambientale: funzionamento stabile entro un gradiente di temperatura compreso tra -40°C e +70°C.
• Materiale della guaina: polietilene (PE) resistente ai raggi UV per una maggiore durata all'aperto.

Diversi campi di applicazione

ILCavo in fibra ottica armato con elemento di resistenza non metallico a tubo sciolto intrecciatoè distribuito in diversi settori critici:

1. Operatori di telecomunicazioni: backbone affidabile e cablaggio di rete di accesso per servizi voce e dati.
2. Reti elettriche e di servizio: trasmissione sicura dei dati in prossimità di linee elettriche ad alta tensione in cui gli elementi metallici sono limitati.
3. Radio e televisione: distribuzione stabile del segnale per i sistemi di comunicazione e trasmissione di informazioni.
4. Infrastrutture di trasporto: monitoraggio e comunicazione dei dati in tempo reale per il trasporto ferroviario, le autostrade e i sistemi di traffico intelligenti.

Standard

Il cavo GYFTA53 è conforme allo standard YD/T 901 e allo standard IEC 60794-1.

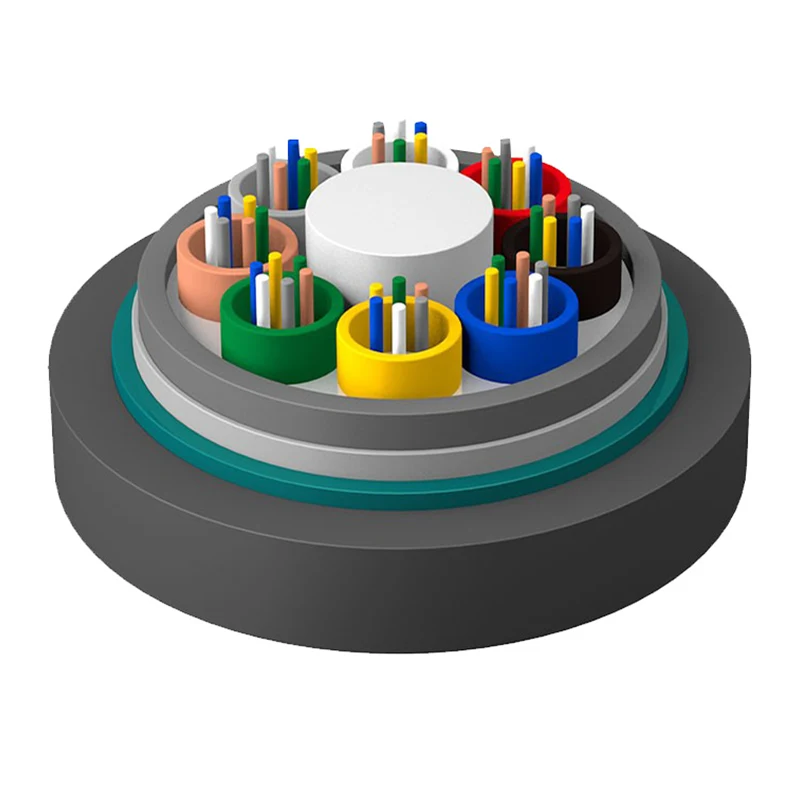

Disegno della struttura

1.Fibra

2. Composto di riempimento del tubo

3. Tubo allentato

4. Composto di riempimento del cablaggio

5.APL

Guaina interna 6.PE

7. Materiale che blocca l'acqua

8.PSP

9.Membro della forza FRP

10. Guaina esterna in PE

Parametri tecnici

Temperatura di stoccaggio/funzionamento: -40℃-+70℃

Caratteristiche ottiche

Nota:

UN. Il suffisso Xn indica il tipo di fibra

B. Le disposizioni dei colori della fibra e del tubo sono specificate nella tabella di identificazione dei colori

C. Il cavo non deve essere conservato in un ambiente esterno per più di 6 mesi per mantenere l'avvolgicavo in buone condizioni

Applicazione: Condotto/Aereo/Diretto interrato

Domande frequenti (FAQ)

D: Cosa rende importante la caratteristica "Non metallico" per questo cavo armato?

R: Anche se il cavo ha un'armatura metallica (APL/PSP), l'elemento di rinforzo centrale in FRP non metallico impedisce al cavo di agire come conduttore continuo per fulmini o induzione ad alta tensione, aumentando significativamente la sicurezza nei corridoi elettrici.

D: Il cavo in fibra ottica armato con elemento di resistenza non metallico a tubo flessibile intrecciato è adatto per l'interramento diretto?

R: Sì. La struttura a doppia armatura (nastri in alluminio e acciaio) fornisce la resistenza alla trazione e allo schiacciamento necessaria per l'interramento diretto nella maggior parte dei tipi di terreno.

D: In che modo Orientalfiber garantisce la resistenza del cavo all'umidità nel tempo?

R: Utilizziamo un composto di riempimento del nucleo al 100% combinato con barriere APL e PSP. Questo sistema ridondante garantisce che anche se la guaina esterna è danneggiata, l'umidità non può penetrare nei tubi che trasportano le fibre.
