Cavo in fibra ottica non armato a tubo sciolto intrecciato

Il cavo in fibra ottica non armato a tubo sciolto intrecciato è un cavo di comunicazione multifibra progettato per ambienti esterni. La sua architettura prevede il posizionamento di fibre ottiche da 250μm in tubi sciolti ad alto modulo riempiti di gel impermeabile. Questi tubi sono intrecciati attorno a un elemento centrale di resistenza metallica (CSM) per garantire l'integrità strutturale. Per impedire l'ingresso di umidità, gli spazi interni sono riempiti con composti che bloccano l'acqua e protetti da una robusta guaina in polietilene (PE).

Forza produttiva principale

Orientalfiber opera come parte di un gruppo globale con quattro stabilimenti specializzati. Ciò consente un processo produttivo verticalmente integrato:

• Scala: quattro stabilimenti distinti focalizzati su cavi interni/esterni, componenti ODN e apparecchiature di rete.
• Conformità: la produzione aderisce rigorosamente agli standard di gestione della qualità ISO9001 e agli standard di salute e sicurezza sul lavoro ISO45001.
• Controllo di qualità: ogni metro di cavo in fibra ottica non armato a tubo flessibile intrecciato è sottoposto a test rigorosi per soddisfare gli standard YD/T 901 e IEC 60794-1.

Caratteristiche principali dei cavi Orientalfiber

Resistenza all'idrolisi: i tubi sciolti ad alta resistenza proteggono le fibre dalla degradazione chimica nel tempo.

Protezione UV: la guaina in PE nero offre un'elevata resistenza alle radiazioni ultraviolette, prolungando la durata nelle installazioni esterne.

Barriera all'umidità: utilizza APL (laminato di polietilene di alluminio) o PSP (giocatore di acciaio plastico) per fornire una tenuta all'umidità superiore.

Stabilità meccanica: la struttura compatta e l'elemento di rinforzo centrale impediscono ai tubi sciolti di restringersi o spostarsi in base alle fluttuazioni di temperatura.

Buone prestazioni meccaniche e termiche

Tubo sciolto ad alta resistenza resistente all'idrolisi

Lo speciale composto di riempimento del tubo garantisce una protezione critica della fibra

La struttura compatta appositamente progettata è efficace nel prevenire il restringimento dei tubi sciolti

La guaina in PE protegge il cavo dalle radiazioni ultraviolette

Per garantire la tenuta stagna del cavo vengono adottate le seguenti misure:

-Filo di acciaio utilizzato come elemento di forza centrale

-Composto per riempimento tubi sfuso

-Riempimento del nucleo del cavo al 100%.

-Barriera contro l'umidità APL o PSP

Standard

Il cavo GYTA/s è conforme allo standard YD/T 901 e allo standard IEC 60794-1.

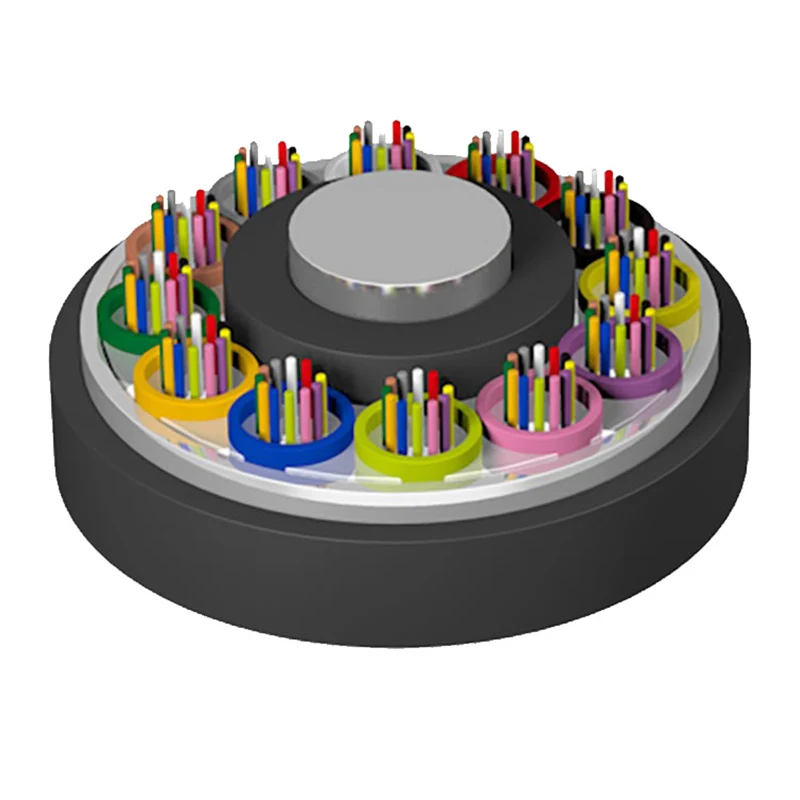

Disegno della struttura

1. Fibra

2. Composto di riempimento per tubi

3. Tubo allentato

4. Membro della forza centrale

5. Composto per riempimento cavi

6. APL psp

7. Guaina in PE

Parametri tecnici

Temperatura di stoccaggio/funzionamento: -40℃-+70℃

Caratteristiche ottiche

Nota:

UN. Il suffisso Xn indica il tipo di fibra

B. Le disposizioni dei colori della fibra e del tubo sono specificate nella tabella di identificazione dei colori

C. Il cavo in fibra ottica non armato a tubo sciolto non armato non deve essere conservato in un ambiente esterno per più di 6 mesi per mantenere la bobina di cavo in buono stato

Applicazione: Condotto/Antenna

Specifiche tecniche

I seguenti parametri delineano le metriche prestazionali tipiche perCavo in fibra ottica non armato a tubo sciolto intrecciato :

Diversi campi di applicazione

ILCavo in fibra ottica non armato a tubo sciolto intrecciatodi Orientalfiber è presente in diversi settori:

• Telecomunicazioni: Principali linee dorsali per operatori nazionali e regionali.
• Broadcasting: trasmissione affidabile del segnale per reti radiofoniche e televisive.
• Infrastrutture industriali: collegamenti dati critici per reti elettriche e sistemi di monitoraggio autostradali.
• Transito Ferroviario: Sistemi di comunicazione ad alta velocità per il segnalamento ferroviario e la gestione delle stazioni.

Vantaggi comparativi

Rispetto alle offerte standard del settore, OrientalfiberCavo in fibra ottica non armato a tubo sciolto intrecciatooffre vantaggi distinti:

1. Produzione raffinata: a differenza dei produttori su piccola scala, la struttura a quattro stabilimenti del nostro gruppo garantisce che ogni componente (dall'ODN al cavo) sia compatibile e testato come una soluzione completa.
2. Adattabilità ambientale: progettato specificamente per gestire i cicli di temperatura e umidità presenti nei diversi climi globali.
3. Track record globale: i nostri prodotti sono attualmente integrati in numerosi progetti di ingegneria su larga scala, supportati dal feedback positivo degli operatori di telecomunicazioni internazionali.

Domande frequenti (FAQ)

D: L'elemento di forza centrale è sempre metallico?

R: I modelli standard utilizzano un filo di acciaio per un'elevata resistenza alla trazione; tuttavia, per ambienti elettromagnetici specifici, è possibile sostituire un elemento non metallico in FRP (plastica rinforzata con fibra).

D: In che modo questo cavo gestisce l'ingresso di acqua?

R: IlCavo in fibra ottica non armato a tubo sciolto intrecciatoutilizza una difesa a doppio strato: composto di riempimento del tubo per le fibre e composto di riempimento del nucleo del cavo al 100% per gli interstizi.

D: Quali standard segue Orientalfiber?

R: Tutti i cavi per esterni sono conformiCEI 60794-1EYD/T 901standard, garantendo la compatibilità con l'hardware della rete globale.
