La struttura del cavo in fibra ottica blindata a tubo sciolto a coccole è quella di mettere una fibra ottica da 250 μm in un tubo sciolto realizzato in materiale ad alto modulo e il tubo sciolto viene riempito con composto impermeabile. Il centro del nucleo del cavo è un nucleo di rinforzo in metallo. Per i cavi ottici con determinati nuclei, uno strato di polietilene (PE) deve essere estruso al di fuori del nucleo di rinforzo del metallo. Il tubo sciolto (e la fune di riempimento) sono attorcigliati attorno al nucleo di rinforzo centrale per formare un nucleo di cavo compatto e rotondo e gli spazi vuoti nel nucleo del cavo sono riempiti con riempitivi che bloccano l'acqua. Uno strato di guaina interna in polietilene viene estruso all'esterno del core del cavo e un nastro d'acciaio a doppia faccia in plastica (PSP) viene avvolto longitudinalmente e quindi estruso in una guaina di polietilene per formare un cavo.
Il materiale del tubo sciolto stesso ha una buona resistenza all'idrolisi e alta resistenza
Composto di riempimento del tubo speciale assicurano la protezione actica delle fibre
Schiacciare la resistenza e la flessibilità
Vengono prese le seguenti misure per garantire il cavo a tenuta a tenuta:
-Il filo a stelo usato come membro della resistenza centrale
-La composto di riempimento del tubo lOOSE
-100% di riempimento del core via cavo
-Apl Barrier di umidità
-PSP che migliora l'umidità a prova di umidità
-Materiale bloccante dell'acqua
Standard
Il cavo Gyta53 è conforme allo standard YD/T 901 e IEC 60794-1.

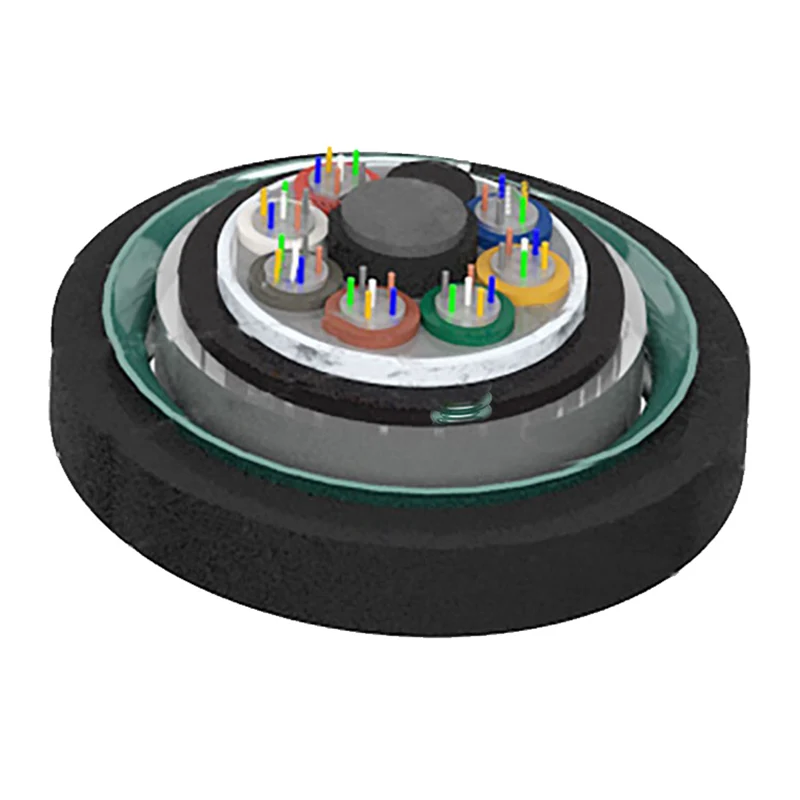

Disegno della struttura
1.Fibre
2. Composto di riempimento del tubo
3. TUBILE LOOSE
4. Composto di riempimento calabile
5.APL
6.PE CHEATH INTERNO
7. Materiale bloccante dell'acqua
8.PSP
9. Membro di forza centrale
10.pe guaina esterna
Parametri tecnici
Tipo di cavo
(Aumentato di 2 fibre)
Conta delle fibre
Tubi
Riempitivi
Peso del cavo (Ref)
(kg/km)
Resistenza alla trazione
Lungo/breve termine
(N)
Resistenza alla schiaccia
Lungo/breve termine
(N/100mm)
Raggio di piegatura
Statico/dinamico
(mm)
Gyta53-2 ~ 6xn
2 ~ 6
1
5
177
1000/3000
1000/3000
12.5d/25d
Gyta53-8 ~ 12xn
8 ~ 12
2
4
177
Gyta53-14 ~ 18xn
14 ~ 18
3
3
177
Gyta53-20 ~ 24xn
20 ~ 24
4
2
177
Gyta53-26 ~ 30xn
26 ~ 30
5
1
177
Gyta53-32 ~ 36xn
32 ~ 36
6
0
177
Gyta53-38 ~ 48xn
38 ~ 48
4
1
194
Gyta53-50 ~ 60xn
50 ~ 60
5
0
194
Gyta53-62 ~ 72xn
62 ~ 72
6
0
204
Gyta53-74 ~ 84xn
74 ~ 84
7
1
239
Gyta53-86 ~ 96xn
86 ~ 96
8
0
239
Gyta53-98 ~ 108xn
98 ~ 108
9
1
275
Gyta53-110 ~ 120xn
110 ~ 120
10
0
275
Gyta53-122 ~ 132xn
122 ~ 132
11
1
312
Gyta53-134 ~ 144xn
134 ~ 144
12
0
312
Gyta53-146 ~ 216xn
146 ~ 216
13 ~ 18
5 ~ 0
312
Temperatura di stoccaggio/operativa: -40 ℃ -+70 ℃
Caratteristiche ottiche
Tipo di fibra
Attenuazione (+20 ℃)
Larghezza di banda
Apertura numerica
Lunghezza d'onda del cavo λcc
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36db/km
≤0,22db/km
---
---
---
≤1260nm
G.655
---
---
≤0.40db/km
≤0,23db/km
---
---
---
≤1450nm
50/125µm
≤3,0db/km
≤1.0db/km
---
---
≥500MHz · km
≥500MHz · km
0,200 ± 0,015 già
---
62,5/125µm
≤3,3db/km
≤1.0db/km
---
---
≥200MHz · km
≥500MHz · km
0,275 ± 0,015 già
---
Nota:
UN. Il suffisso XN indica il tipo di fibra
B. Le disposizioni del colore di fibra e tubo sono specificate nella tabella di identificazione del colore
C. Il cavo in fibra ottico blindato a tubo sciolto a filo non dovrebbe archiviare in ambiente esterno per più di 6 mesi per mantenere la bobina del cavo buona
Applicazione: condotto/aereo/sepolto diretto
