Buone prestazioni meccaniche e di temperatura
Il materiale del tubo sciolto ha una buona resistenza all'idrolisi e alta resistenza
Il tubo è riempito con unguento speciale per fornire protezione critica per le fibre ottiche
Due FRP paralleli assicurano la resistenza alla trazione
La guaina PE protegge il cavo dalle radiazioni ultraviolette
Piccolo diametro, peso leggero e installazione amichevole
Lunga durata di consegna
Il cavo Gyfxy è conforme allo standard YD/T 769.

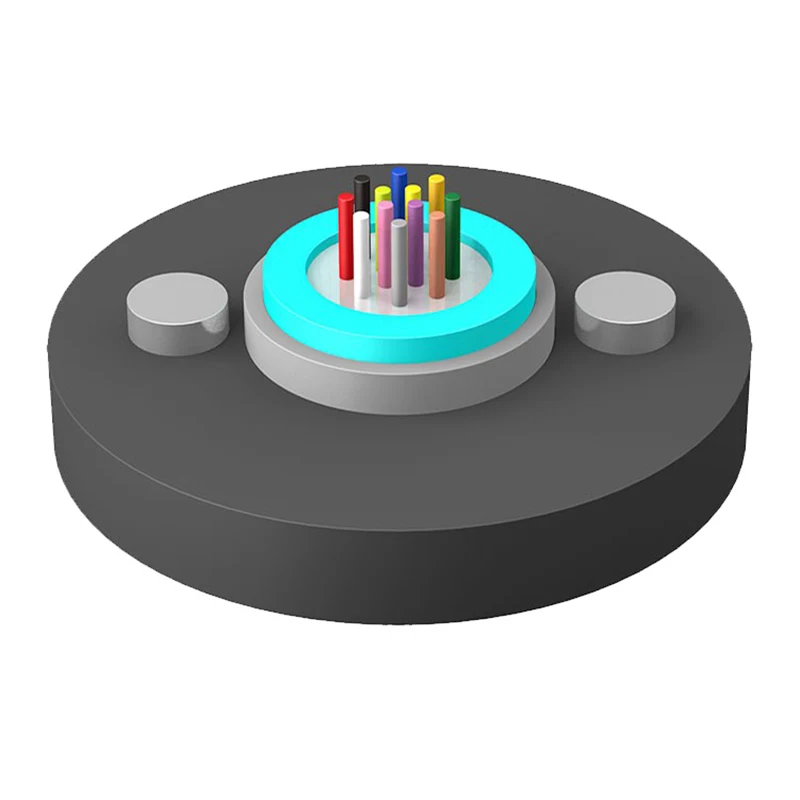

1. Fibra
2. Composto di riempimento del tubo
3. tubo sciolto
4. FRP
5. Materiale bloccante dell'acqua
6. PEATURA PE
|
Tipo di cavo (Aumentato di 2 fibre) |
Conta delle fibre |
Peso del cavo (Ref) (kg/km) |
Resistenza alla trazione Lungo/breve termine (N) |
Resistenza alla schiaccia Lungo/breve termine (N/100mm) |
Raggio di piegatura Statico/dinamico (mm) |
|
Gyfxy-2 ~ 12xn |
2 ~ 12 |
81 |
400/1000 |
300/1000 |
10d/20d |
|
Gyfxy-14 ~ 24xn |
14 ~ 24 |
96 |
Temperatura di stoccaggio/operativa: -40 ℃ -+70 ℃
|
Tipo di fibra |
Attenuazione （+20 ℃） |
Larghezza di banda |
Apertura numerica |
Lunghezza d'onda del cavo λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
≤0,22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40db/km |
≤0,23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3,3db/km |
≤1.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 già |
--- |
|
62,5/125µm |
≤3,5 db/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 già |
--- |
Nota:
UN. Il suffisso XN indica il tipo di fibra
B. Le disposizioni del colore di fibra e tubo sono specificate nella tabella di identificazione del colore
C. Il cavo non dovrebbe archiviare in ambiente esterno più di 6 mesi per mantenere il bobina del cavo buono
