Cavo in fibra ottica non armato con elemento di resistenza non metallico a tubo sciolto intrecciato

La struttura del cavo in fibra ottica non armato con elemento di resistenza non metallico a tubo sciolto intrecciato consiste nell'inserire la fibra ottica da 250 μm in un tubo sciolto realizzato con materiale ad alto modulo e il tubo sciolto è riempito con un composto impermeabile. Il centro del nucleo del cavo è un FRP e il tubo sciolto (e la corda di riempimento) sono attorcigliati attorno al FRP per formare un nucleo del cavo compatto e rotondo. Gli spazi vuoti nel nucleo del cavo sono riempiti con riempitivi che bloccano l'acqua. Uno strato di guaina in polietilene viene schiacciato all'esterno del nucleo del cavo per formare un cavo.

Invia richiesta

Descrizione del prodotto

ILCavo in fibra ottica non armato con elemento di resistenza non metallico a tubo sciolto intrecciatoè costituito da fibre ottiche da 250μm inserite in tubi sciolti realizzati in materiale ad alto modulo, riempiti con composto impermeabile. Il nucleo del cavo è centrato su un elemento di rinforzo in FRP non metallico, attorno al quale i tubi sciolti e i riempitivi sono intrecciati elicoidalmente per formare un nucleo compatto e rotondo. I riempitivi blocca-acqua occupano eventuali spazi vuoti e una guaina esterna in polietilene protegge la struttura del cavo.

Caratteristiche principali

Elevate prestazioni meccaniche e termiche
Materiale del tubo sfuso con elevata resistenza all'idrolisi e resistenza alla trazione
Speciale composto di riempimento tubi per la protezione critica delle fibre
Resistenza allo schiacciamento combinata con un design flessibile per l'installazione
Misure di tenuta stagna complete: elemento centrale in FRP, composti di riempimento del tubo, riempimento del nucleo al 100%.
Conformità alle norme: YD/T 901 e IEC 60794-1

Specifiche tecniche

Conteggio delle fibre ottiche: configurazioni multiple disponibili (ad esempio, 6-144 fibre)
Tipo di fibra: monomodale o multimodale 250μm
Materiale del tubo sciolto: polimero ad alto modulo
Composto riempitivo: gel blocca-acqua
Membro di forza: asta in FRP non metallica
Guaina esterna: polietilene (PE)
Temperatura operativa: da -40°C a +70°C
Raggio minimo di curvatura: 20× diametro del cavo (sotto carico)

Applicazioni

Questi cavi sono ampiamente utilizzati in:

Operatori di telecomunicazioni per reti dorsali e di accesso
Sistemi di trasmissione dei segnali radiotelevisivi
Trasmissione dati su rete locale (LAN).
Connessioni front-end industriali in progetti energetici, ferroviari e autostradali
Altri progetti di ingegneria e infrastrutture su larga scala

Vantaggi

Il design durevole e non metallico riduce il rischio di corrosione e rende il cavo più leggero
La struttura a trefoli compatta migliora la resistenza alla trazione e la flessibilità
I materiali che bloccano l'acqua garantiscono un'elevata affidabilità in ambienti umidi o bagnati
Compatibilità con vari metodi di installazione, inclusi condotti e distribuzione aerea
Prestazioni comprovate in progetti nazionali e internazionali, supportate dall’esperienza produttiva di Orientalfiber

Domande frequenti

D: Questo cavo può essere utilizzato in installazioni esterne?: R: Sì, la guaina in PE e i composti blocca-acqua lo rendono adatto all'interramento diretto e all'installazione in condotti all'aperto.
D: Quante fibre possono essere configurate?: R: Il cavo può essere personalizzato da 6 a 144 fibre a seconda delle esigenze del progetto.
D: Il cavo include componenti metallici?: R: No, l'elemento di rinforzo è FRP non metallico, il che riduce al minimo i problemi di peso e corrosione.
D: È compatibile con le apparecchiature ottiche standard?: R: Sì, la fibra da 250μm e il design del tubo sciolto standard garantiscono la compatibilità con i metodi di giunzione e terminazione convenzionali.

Standard

Il cavo GYFTY è conforme allo standard YD/T 901 e allo standard IEC 60794-1

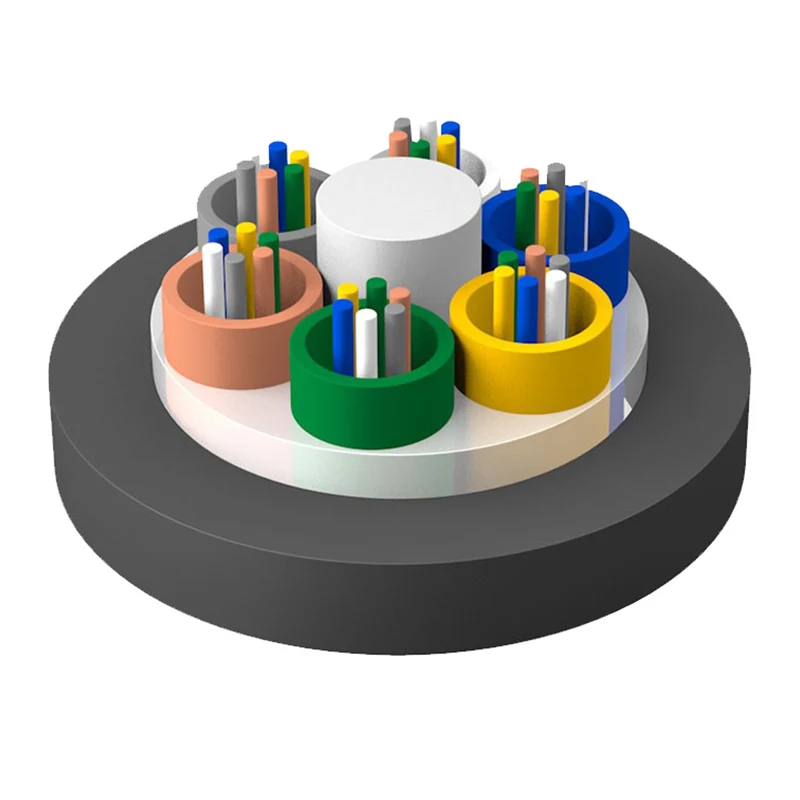

Disegno della struttura

1.Fibra

2. Composto di riempimento del tubo

3. Tubo allentato

4. Composto di riempimento del cavo

5.Membro della forza FRP

6. Guaina in PE

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Parametri tecnici

Tipo di cavo (Aumento di 2 fibre)	Conteggio delle fibre	Tubi	Riempitivi	Peso del cavo (Rif) (kg/km)	Resistenza alla trazione Lungo/Breve Termine (N)	Resistenza allo schiacciamento Lungo/Breve Termine (N/100mm)	Raggio di curvatura Statico/Dinamico (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Temperatura di stoccaggio/funzionamento: -40℃-+70℃

Caratteristiche ottiche

Tipo di fibra	Attenuazione （+20℃）				Larghezza di banda		Apertura numerica	Lunghezza d'onda di taglio del cavo λcc
Tipo di fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Apertura numerica	Lunghezza d'onda di taglio del cavo λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 N.A	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275±0,015 N.A	---
