Patch Cord e Pigtail: Qual è la differenza tra le reti in fibra ottica?

Le reti in fibra ottica sono diventate il fondamento dei moderni sistemi di comunicazione, supportando qualsiasi cosa, dai servizi Internet e data center alle telecomunicazioni e alle reti aziendali. Dietro queste connessioni ad alta velocità ci sono molti componenti piccoli ma importanti, inclusa la fibraCavo di toppaECodino.

Sebbene possano sembrare simili, i cavi di connessione e i pigtail hanno scopi diversi nelle installazioni in fibra ottica. Comprendere le loro differenze aiuta ingegneri, installatori e utenti di rete a costruire sistemi di comunicazione ottica più affidabili ed efficienti.

Quindi, cosa sono esattamente i cavi patch e i pigtail in fibra e come interagiscono nelle reti moderne?

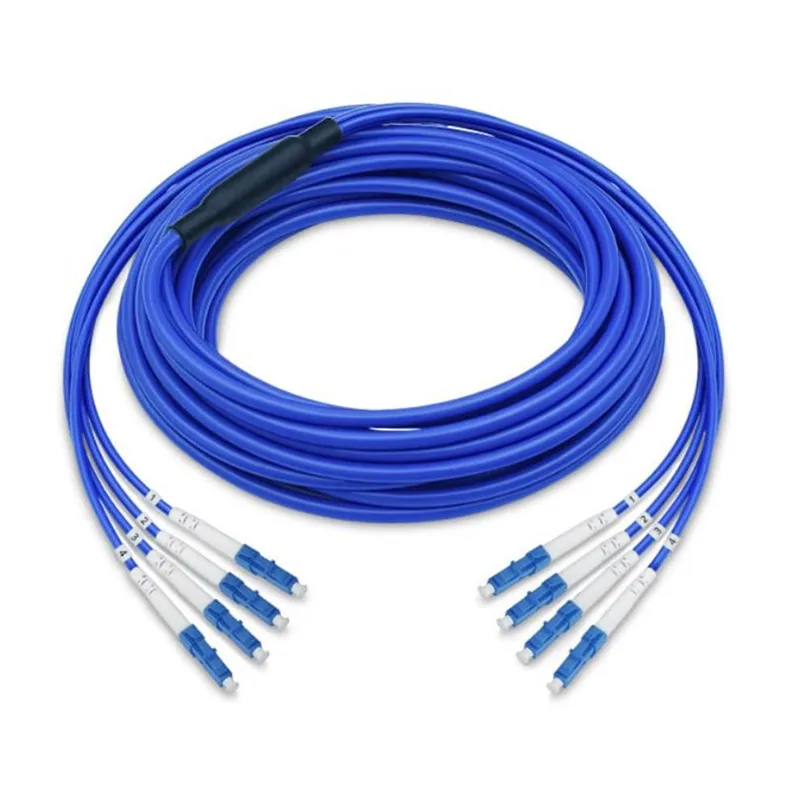

Cos'è un cavo patch in fibra?

Un cavo patch in fibra è un cavo in fibra ottica con connettori installati su entrambe le estremità. Viene utilizzato principalmente per collegare dispositivi ottici, apparecchiature di rete e sistemi di distribuzione in fibra.

Poiché entrambe le estremità sono già dotate di connettori, i cavi di connessione possono essere installati rapidamente senza ulteriori lavori di giunzione.

Un tipico cavo patch in fibra include:

• Cavo in fibra ottica
• Giacca protettiva
• Connettori in fibra su entrambe le estremità
• Struttura di rinforzo

I tipi di connettori comuni includono:

• Connettore LC
• connettore SC
• connettore FC
• connettore ST

Cos'è un codino in fibra?

Un codino in fibra è un cavo in fibra ottica corto con un connettore installato su una sola estremità, mentre l'altra estremità contiene fibra esposta per la giunzione.

A differenza dei cavi di connessione, i pigtail vengono comunemente utilizzati all'interno di scatole di terminazione della fibra, telai di distribuzione ottica e vassoi di giunzione.

Un codino in fibra è solitamente costituito da:

• Un connettore in fibra preinstallato
• Estremità della fibra esposta per la giunzione a fusione
• Rivestimento protettivo in fibra
• Giacca esterna

La fibra esposta consente ai tecnici di collegarla in modo permanente ai cavi ottici in entrata tramite giunzioni a fusione.

Come funzionano i cavi patch e i pigtail?

Principio di funzionamento del cavo patch in fibra

I cavi patch forniscono una connessione flessibile tra due porte ottiche.

Il processo di connessione è semplice:

Dispositivo ottico

↓

Connettore in fibra

↓

Cavo di toppa

↓

Un altro dispositivo ottico

Ciò rende i cavi di connessione ideali per il collegamento di apparecchiature che potrebbero richiedere installazioni o sostituzioni frequenti.

Principio di funzionamento del codino in fibra

I pigtail sono progettati per la terminazione permanente della fibra.

Il processo di base è:

Preparazione del cavo in fibra

↓

Giunzione a fusione pigtail

↓

Protezione all'interno del vassoio di giunzione

↓

Collegamento ad apparecchiature ottiche

Cavo di toppa e Pigtail: differenze chiave

Come vengono utilizzati insieme i cavi patch e i pigtail?

In molte reti in fibra ottica, i cavi di connessione e i pigtail lavorano insieme anziché sostituirsi a vicenda.

Un processo comune di connessione in fibra è:

Cavo in fibra esterno

↓

Giunzione a spirale all'interno della scatola di distribuzione della fibra

↓

Pannello adattatore in fibra

↓

Collegamento del cavo patch

↓

Apparecchiature di rete

Questa combinazione crea una connessione stabile mantenendo le connessioni delle apparecchiature facili da gestire.

Perché i pigtail in fibra sono importanti nelle reti in fibra?

I pigtail in fibra svolgono un ruolo importante nella protezione e nell'organizzazione delle connessioni ottiche.

I loro vantaggi includono:

• Connessioni permanenti affidabili
• Perdita di segnale ridotta grazie alla corretta giunzione
• Migliore gestione delle fibre
• Facile integrazione nei sistemi di distribuzione

Perché i cavi patch in fibra sono ampiamente utilizzati?

I cavi patch sono popolari perché forniscono connessioni comode e flessibili.

I loro vantaggi includono:

• Installazione veloce
• Manutenzione facile
• Sostituzione semplice dell'attrezzatura
• Adatto a diversi layout di rete

Tipi di cavi patch e trecce in fibra

Cavo patch e treccia in fibra monomodale

I prodotti in fibra monomodale sono comunemente utilizzati per la trasmissione a lunga distanza, le telecomunicazioni e le connessioni di rete ad alta velocità.

Cavo patch e treccia in fibra multimodale

I prodotti in fibra multimodale vengono spesso utilizzati in applicazioni a breve distanza come reti aziendali e data center.

Opzioni del connettore

Come scegliere tra cavo patch e pigtail?

La scelta dipende principalmente dalla struttura della rete e dai requisiti di installazione.

Lo sviluppo futuro della tecnologia di connessione in fibra

Poiché la velocità di Internet continua ad aumentare, la tecnologia di connessione in fibra ottica si sta sviluppando verso una densità più elevata, una migliore affidabilità e un’installazione più semplice.

Le tendenze future potrebbero includere:

• Reti ottiche ad alta velocità
• Design compatti di connessione in fibra
• Tecnologia dei connettori migliorata
• Sistemi di gestione della fibra più efficienti

Conclusione

Il cavo patch in fibra e il pigtail sono entrambi componenti essenziali nelle moderne reti ottiche, ma svolgono ruoli diversi. I cavi patch forniscono collegamenti flessibili alle apparecchiature, mentre i pigtail vengono utilizzati principalmente per la terminazione permanente delle fibre tramite giunzione.

Comprendere la differenza tra questi due componenti aiuta i progettisti e i tecnici della rete a creare sistemi in fibra ottica più affidabili ed efficienti.

Sebbene siano piccole parti di un sistema di comunicazione più ampio, i cavi di connessione e i pigtail svolgono un ruolo importante nel mantenere stabili e veloci le connessioni digitali globali.
