φ5mm Cavo rotondo impermeabile Yofc SC/APC Connettore Patch Cord

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

1. Specifiche tecniche del cavo patch

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30 (tipico: 0,15)
Perdita di ritorno	db	≥ 55
Tipo di connessione		SC/APC
Ferrule		Ceramica
Cicli di connessione		500
Colore della giacca via cavo		Nero
Diametro esterno del cavo	mm	5,0 ± 0,2
Modalità in fibra		Modalità singola: G657A1 o G657A
Materiale della giacca via cavo		HDPE
Peso del cavo	Kg/km	22 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	50 o personalizzabile (Tolleranza: ± 0,5 m)
Tipo di connettore		Input ： Accord H Optic SC/APC
Tipo di connettore		Output ： Accord H Optic SC/APC
Trazione (assiale tra cavo e connettore)	N	200
Grado impermeabile		IP68
Temperatura operativa	℃	-25 ° C ~ +70 ℃
Temperatura di conservazione	℃	-25 ° C ~ +70 ℃

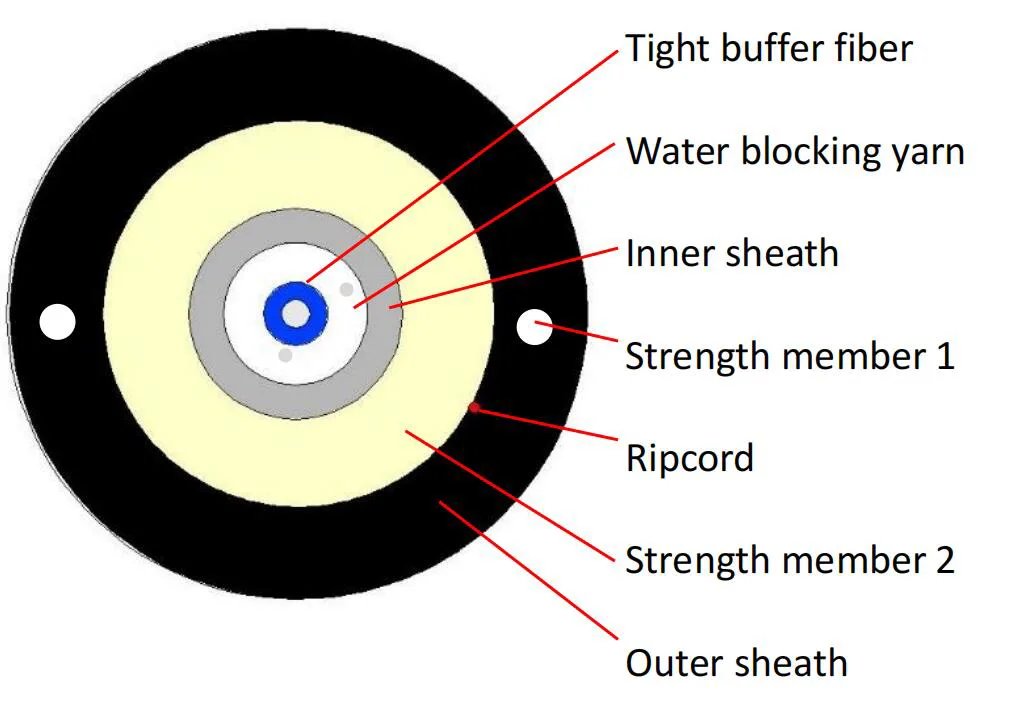

2. sezione trasversale del cavo

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Dimensione della struttura del cavo

Articolo	Contenuto	Specifiche
Fibra tampone stretta	Numero	1
	Tipo	G.657A1 o G.657A2
	Colore	Blu
	Materiale	Lszh
	Diametro (mm)	0,90 ± 0,05
Guaina interna	Diametro (mm)	2,8 ± 0,2
	Spessore (mm)	0,25 ± 0,05
	Colore	Bianco
	Materiale	Lszh
Membro di forza 1	Materiale	Incollato FRP
Membro di forza 1	Quantità	0,5*2
Membro di forza 2	Materiale	Filato aramidico + filo di vetro bloccante dell'acqua
RIP CORD	Numero	1
RIP CORD	Colore	Rosso
Guaina	Materiale	HDPE
	Diametro (mm)	5,0 ± 0,2
	Spessore (mm)	1,1 ± 0,1
	Colore	Nero
Cavo weigth	Kg/km	22 ± 3
Piastrelle (n)		A lungo termine: 400n A breve termine: 800 N
Min. Raggio di piegatura		15xd (statico); 30XD (dinamico)
Intervallo di temperatura operativa:	℃	-25 ℃ a +70 ℃
Intervallo di temperatura di stoccaggio / trasporto:	℃	-25 ℃ a +70 ℃
Intervallo di temperatura di installazione:	℃	-25 ℃ a +70 ℃

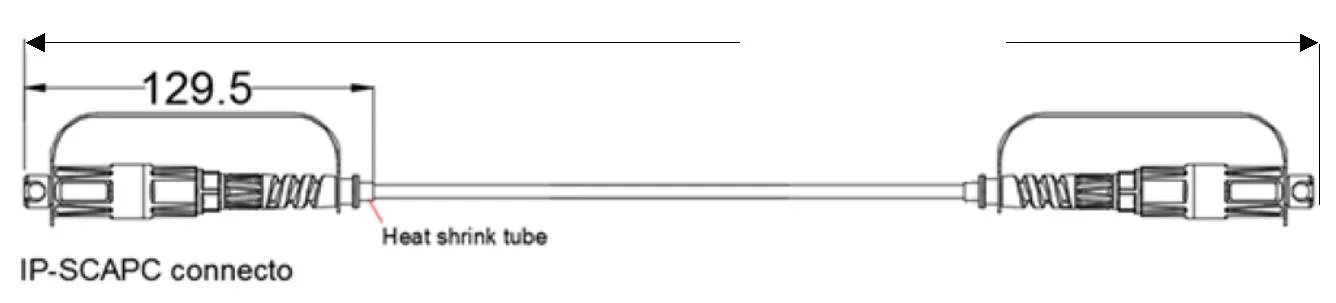

4. Disegno dimensionale del cavo patch

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

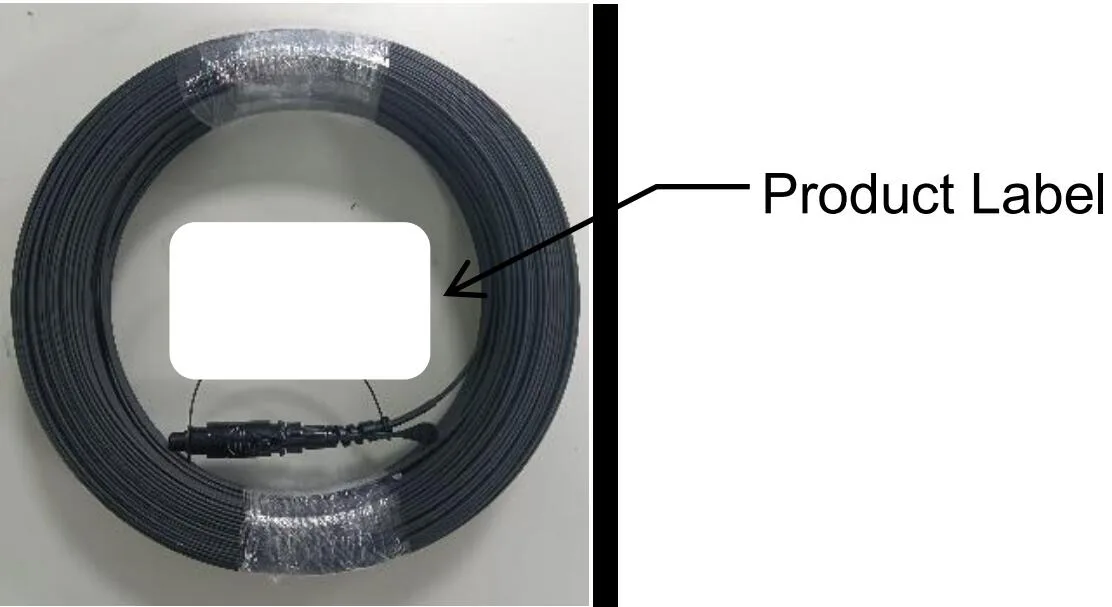

5. Pacchetto

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Requisiti del pacchetto

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
