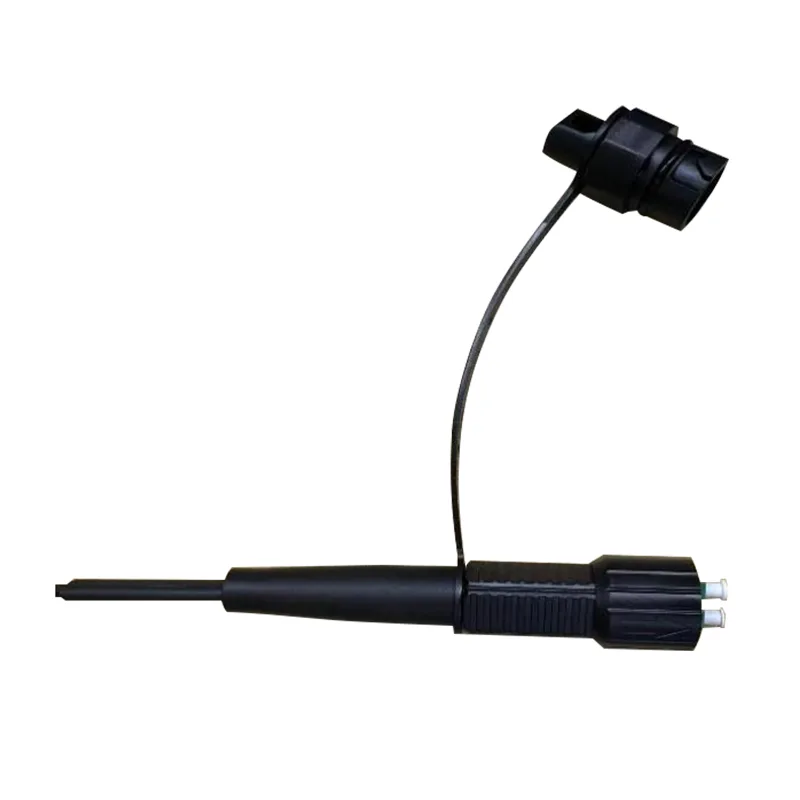

Duplex LC/UPC Waterproof Cavo rotondo cavi in fibra ottica in fibra (Accord Mini DLC Connettore)

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

Specifiche tecniche:

Costruzioni	Unità	Descrizioni
Conta delle fibre		Duplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30
Perdita di ritorno	db	≥50 (UPC)
Colore della giacca via cavo		Nero
Diametro esterno del cavo	mm	7,0 ± 0,2
Modalità in fibra		Modalità singola: G657 A2
Materiale della giacca via cavo		Lszh
Peso del cavo	Kg/km	38 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	50 、 75 、 100 、 150 、 200、250 、 300 o personalizzabile (tolleranza: ± 0,5 m)
Tipo di connettore		Ingresso:	Connettore Accord Mini DLC/UPC
		Produzione:	Connettore Duplex LC/UPC Duplex
Grado impermeabile		IP68
Temperatura operativa	℃	-40 ° C ~ +70 ℃
Temperatura di conservazione	℃	-40 ° C ~ +70 ℃

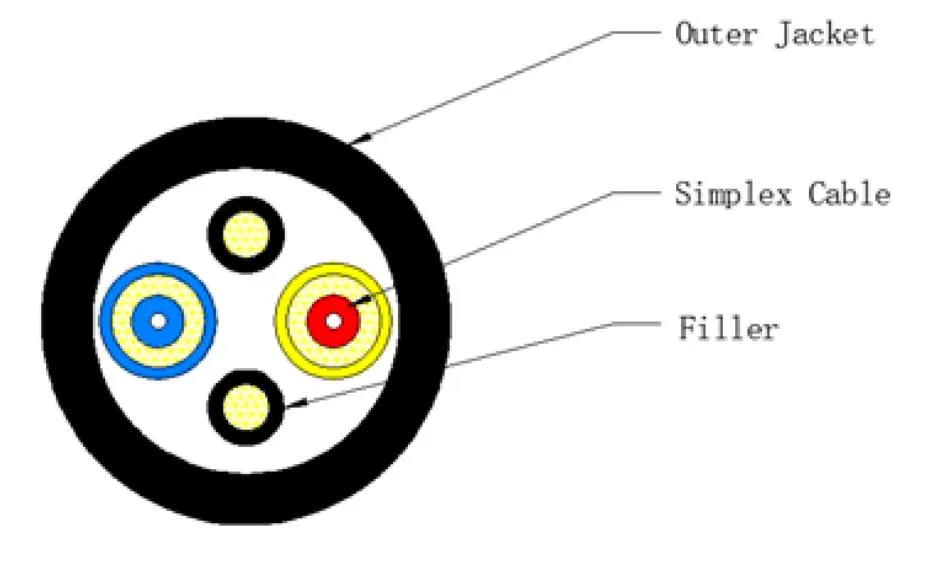

Struttura del cavo:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Specifiche del cavo:

Articolo	Contenuto	Valore
Fibra tampone stretta	Numero	2
	TIPO	G.657A2
	Diametro (mm)	0,90 ± 0,05
	Materiale	Lszh
	Colore	BIANCO
Cavo simplex	Materiale	Lszh
	Diametro (mm)	2,0 ± 0,1
	Colore	Blu e giallo
Asta	Materiale	Lszh
	Diametro (mm)	1,3 ± 0,1
	Colore	Nero
Giacca esterna	Materiale	Lszh
	Diametro (mm)	7,0 ± 0,2
	Colore	Nero
	Spessore (mm)	1,0 ± 0,1
Peso del cavo (kg/km) ca.		38 ± 3
Test di stretching (N)		A lungo termine: 400 N A breve termine: 800 N
Test di appiattimento (N/10 cm)		A lungo termine: 1000 N/10 cm A breve termine: 2200 N/10 cm
Min. Raggio di piegatura		10xod (statico); 20xod (dinamico)
Temperatura di installazione		-40 ° C a +70 ° C.
Temperatura di conservazione		-40 ° C a +70 ° C.

Performance di fibra ottica cassata

Le prestazioni della fibra ottica cassata (ITU-T REC. G.657A2)

Articolo	Specifiche
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(NM2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametro del campo in modalità @ 1310 nm	8.5-9.3um
Errore di concentrità core / rivestito	≤ 0,5 uno
Diametro del rivestimento	125,0 ± 0,7 uno
Rivestimento non circolarità	≤5%
Diametro di rivestimento primario	242 ± 7 uno
Concentricità Rivestimento / rivestimento primario	≤10 µm
Rivestimento della non circolarità	≤0,7%
Attenuazione con perdita di flessione dei cavi 10 turni 1 mandrel 15mm 1 giro 1 mandrico 10mm 1 turno 1 mandrel 7,5 mm	1550nm ≤ Δ 0,03 dB/km 1550nm ≤ Δ 0,1 dB/km 1550 nm ≤ Δ 0,5 dB/km

Disegno dimensionale:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

NO	Descrizione	Qty
1	SM G.657A2 2 Core con fibra da 2,0 mm. OD7.0MM, LSZH nero	1
2	Connettore mini dlc nero	1
3	Duplex LC3.0 per fibra singola, beige, tubo per connettore IC, bianco	2
4	Tubo di restringimento del calore in gomma, nero, OD 8,5 mm L = 17 mm	1
5	Tubo di riduzione del calore in gomma, nero, OD 8,5 m L-30mm	2
6	Protezione flessibile con tubo in acciaio, OD 2,8 mm L = 52 mm	2
8	Tubo di restringimento a calore, OD3,0 mm bianco /giallo L = 5 mm	2
