Tre in tre in uno cavo per cavo a goccia impermeabile (Accendi Optitap/Mini SC/Slim SC Connector)

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

Specifiche tecniche:

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30
Perdita di ritorno	db	≥60 (APC)
Colore della giacca via cavo		Grigio
Diametro esterno del cavo	mm	5.0x2.0
Modalità in fibra		Modalità singola: G657A2
Materiale della giacca via cavo		LSZH （RITARDANTE FLAME 、 Attrito basso）
Peso del cavo	Kg/km	22 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	50 、 100 、 150 、 250 、 300 o personalizzabile (Tolleranza: ± 0,5 m)

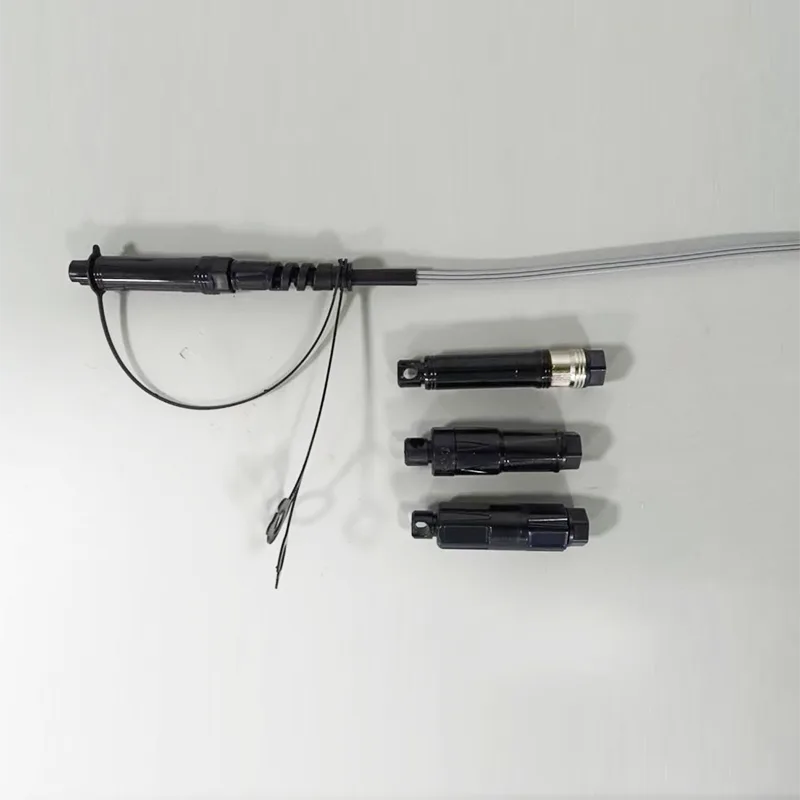

Tipo di connettore		Ingresso:	Accordi Optitap RSC/APC Connettore Accord H Optic Mini SC/APC Connettore Accordi connettore Slim SC/APC
		Produzione:	SC/APC convenzionale
Grado impermeabile		IP67
Temperatura operativa	℃	-20 ° C ~ +65 ℃
Temperatura di conservazione	℃	-20 ℃ ~ +65 ℃

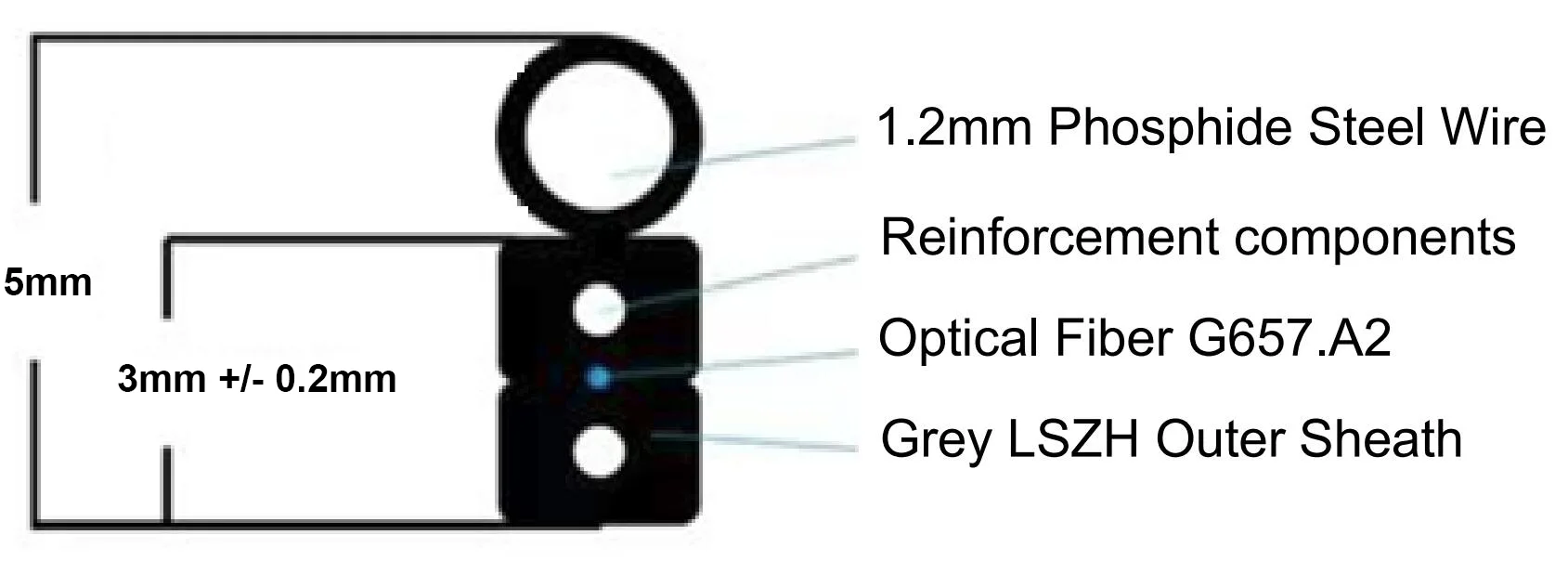

Struttura del cavo:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Specifiche tecniche via cavo:

Fibra ottica	Tipo	Modalità singola: G657 A2
	No. Fibre	1
	Colore	Blu
	Coefficiente di attenuazione	@1310nm ≤0,32 dB/km @1550nm ≤0,20 dB/km
	Diametro del campo di modalità	1310 nm ≤9,2 μm 1550 nm ≤9,2 μm
	Diametro del rivestimento	125 ± 0,7 μm
	Diametro del rivestimento	242 ± 5 μm
	Rivestimento di rivestimento Concentricità	≤0,5%
	Lunghezza d'onda del taglio del cavo	SM: λcc ≤1258 nm
	Macro Bend Loss (DB)	R = 10 mm, 1 turno: ≤0,10 @1550nm R = 10 mm, 1 turno: ≤0,20 @1625nm R = 7,5 mm, 1 turno: ≤0,20 @1550nm
Membro della forza	Materia	Kfrp
Membro della forza	Diametro	Φ0.50mm * 2ea
Membro di auto -forza d'acciaio	Materia	Filo di acciaio fosfuro
Membro di auto -forza d'acciaio	Diametro	1,2 mm
Guaina esterna	Materiale	LSZH （RITARDANTE FLAME 、 Attrito basso）
	Colore	Grigio
	Dimensione	2,0 × 5,0 (± 0,1) mm
Peso		22 kg/km
Resistenza alla trazione (N)		A lungo termine: 400 N A breve termine: 800 N
Resistenza alla schiaccia (N/100mm)		A lungo termine: 1000 N/10 cm A breve termine: 2000 N/10 cm
Min. Raggio di piegatura		10D (statico); 20D (dinamico)
Temperatura operativa		-20 ° C ~ +65 ℃
Trasporto e deposito		-20 ℃ ~ +65 ℃
Marcatura (getto d'inchiostro)		Nero La marcatura viene stampata ogni 1 metro

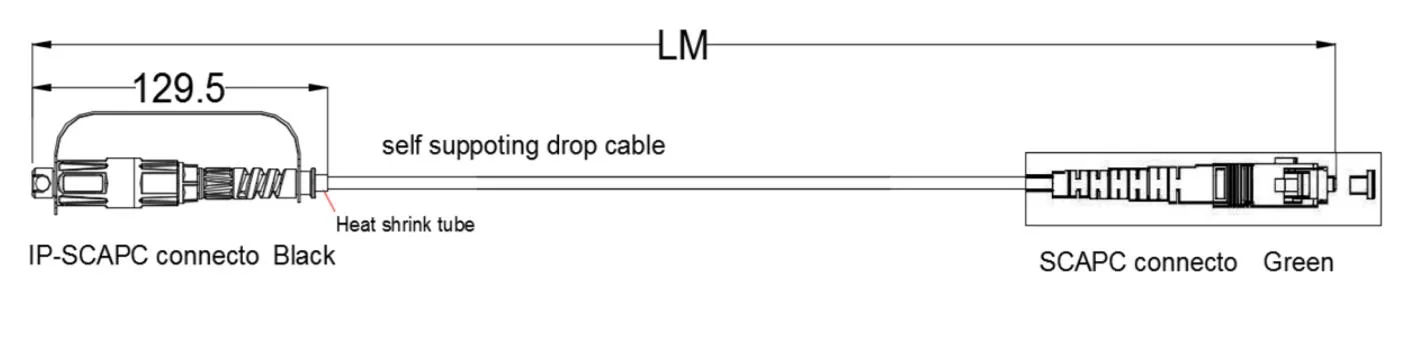

Disegno dimensionale:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

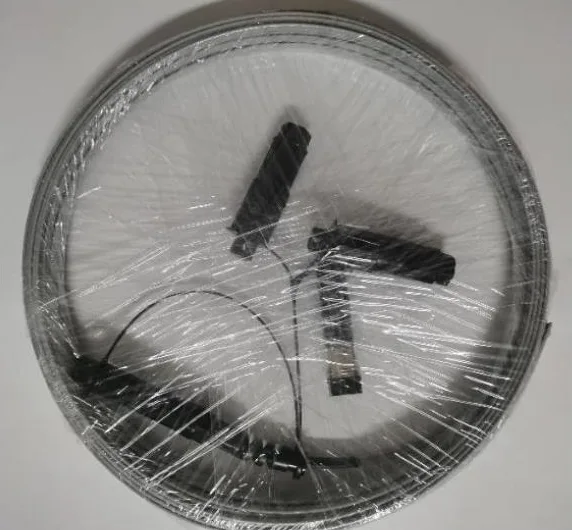

Pacchetto:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
