Cavo di cavo di caduta di caduta impermeabile da 5x2 mm Mini SC/APC Connettore Ottico Patch Cavi

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

Specifiche tecniche:

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30
Perdita di ritorno	db	≥ 60
Tipo di connessione		SC/APC
Ferrule		Ceramica
Cicli di connessione		500
Colore della giacca via cavo		Grigio
Diametro esterno del cavo	mm	5,0 (± 0,2) x2,0 (± 0,1)
Modalità in fibra		Modalità singola: G657A2
Materiale della giacca via cavo		Lszh
Peso del cavo	Kg/km	20 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	30、50、100、150、200、250、300、400、500 o personalizzabile (Tolleranza: ± 0,5 m)
Tipo di connettore		Input: Accord H Optic SC/APC
Tipo di connettore		Output: senza connettore
Trazione (assiale tra cavo e connettore)	N	100
Grado impermeabile		IP68
Temperatura operativa	℃	-20 ° C ~ +65 ℃
Temperatura di conservazione	℃	-20 ° C ~ +65 ℃

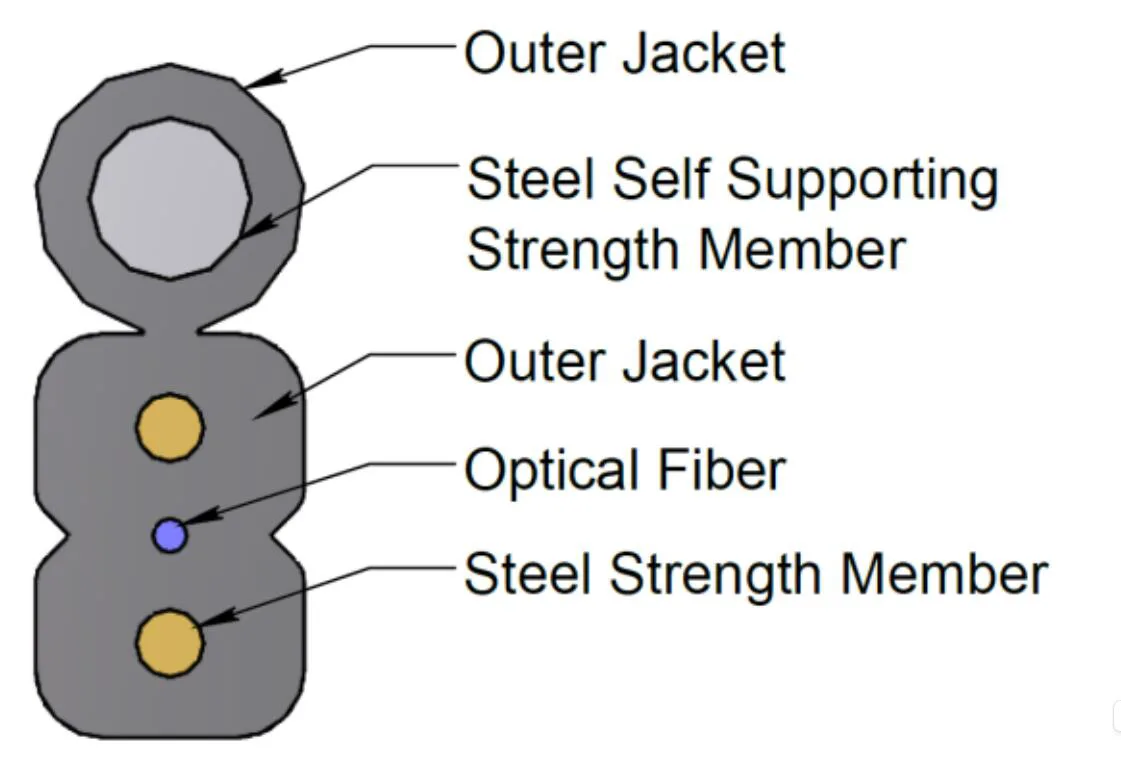

Struttura del cavo:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Fibra ottica	Tipo	G657 A2
	No. Fibre	1
	Colore	Blu
Membro della resistenza all'acciaio	Materia	Filo d'acciaio
Membro della resistenza all'acciaio	Diametro	0,4 mm
Membro di auto -forza d'acciaio	Materia	Filo d'acciaio
Membro di auto -forza d'acciaio	Diametro	1,0 mm
Guaina esterna	Dimensione	2,0 (± 0,1) x5,0 (± 0,2)
	Materiale	Lszh
	Colore	Grigio
Peso del cavo	Kg/km	20
Tensione	N	300 (a lungo termine)
Tensione	N	600 (breve termine)
Schiacciare	N/10 cm	200 (a lungo termine)
Schiacciare	N/10 cm	1000 (breve termine)
Min. Piegare il raggio	mm	10xH (statico)
Min. Piegare il raggio	mm	20XH (dinamico)
Intervallo di temperatura operativa:		-20 da ℃ a +60 ℃
Intervallo di temperatura di stoccaggio / trasporto:		-20 da ℃ a +60 ℃

Fibra ottica:

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, in conformità con la raccomandazione ITU-T G.657A2 e devono essere le seguenti.

Articolo	Specifiche
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Dopo la formazione del cavo @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(NM2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametro del campo in modalità @ 1310 nm	8.5-9.3um
Errore di concentrità core / rivestito	≤ 0,5 uno
Diametro del rivestimento	125,0 ± 0,7 uno
Rivestimento non circolarità	≤5%
Diametro di rivestimento primario	242 ± 7 uno
Concentricità Rivestimento / rivestimento primario	≤10 µm
Rivestimento della non circolarità	≤0,7%
Attenuazione con perdita di flessione dei cavi 1 turno 1 mandrel 7,5 mm 10 giri 1 mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

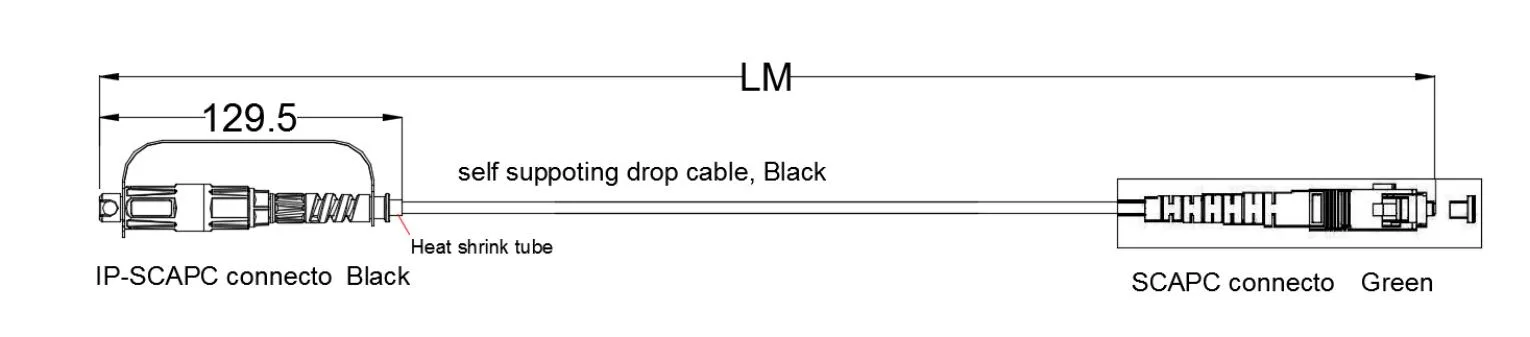

Disegno dimensionale:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Pacchetto:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Requisiti del pacchetto:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
