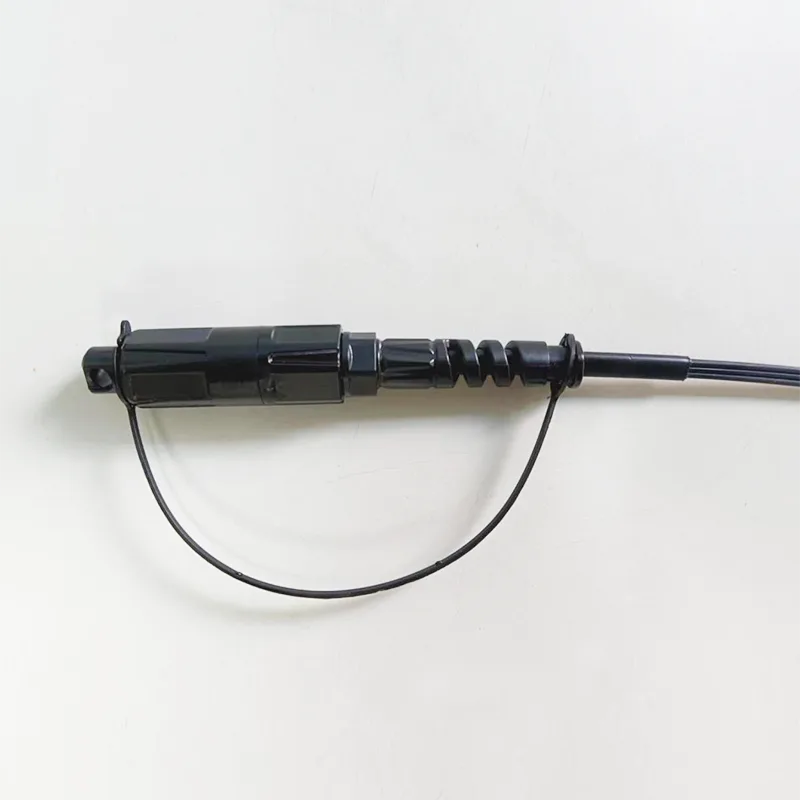

Cavo a goccia impermeabile da 5x2 mm SC/APC Connettore Ottico Fibra Ottico

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

Specifiche tecniche:

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30
Perdita di ritorno	db	≥ 60
Tipo di connessione		SC/APC
Ferrule		Ceramica
Cicli di connessione		500
Colore della giacca via cavo		Nero
Diametro esterno del cavo	mm	（5,2x2,0）± 0,2 mm （3.0x2,0）± 0,2 mm (senza messaggero)
Modalità in fibra		Modalità singola: G657A2
Materiale della giacca via cavo		Lszh
Peso del cavo	Kg/km	20 ± 3
Contenuto di stampa		Personalizzabile
Lunghezza	m	100 o personalizzabili (Tolleranza: ± 0,5 m)
Tipo di connettore		Input: Accord H Optic SC/APC
Tipo di connettore		Output: senza connettore
Trazione (assiale tra cavo e connettore)	N	100
Grado impermeabile		IP68
Temperatura operativa	℃	-20 ° C ~ +65 ℃
Temperatura di conservazione	℃	-20 ° C ~ +65 ℃

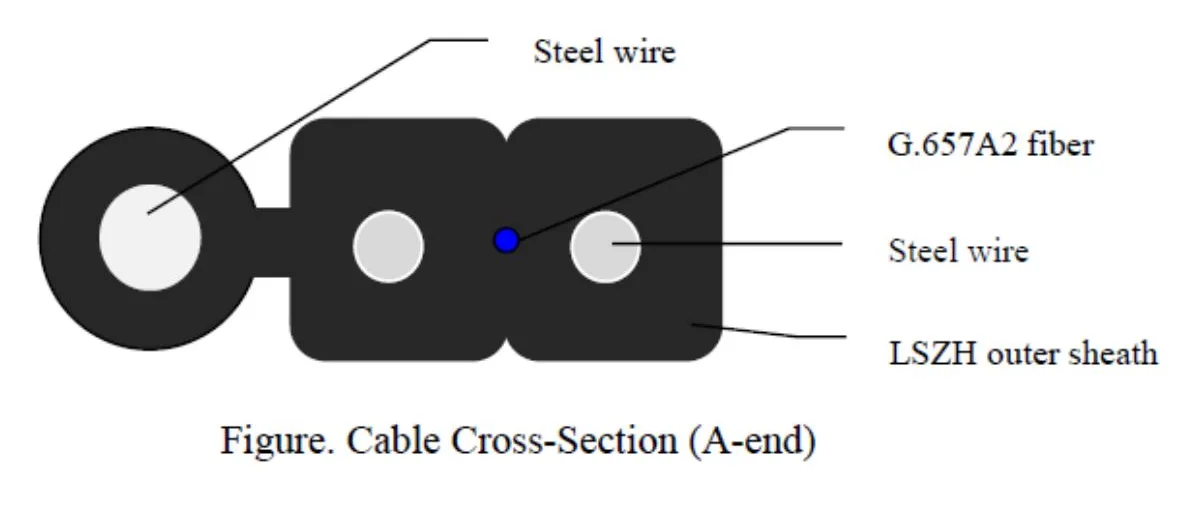

Struttura del cavo:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Fibra ottica	Tipo	G-657 A2.
	No. Fibre	1
	Colore	Blu
Guaina esterna	Dimensione	（5,2x2,0）± 0,2 mm （3.0x2,0）± 0,2 mm (senza messaggero)
	Materiale	Lszh
	Colore	Nero
Membro della resistenza all'acciaio	Materia	Filo d'acciaio
Membro della resistenza all'acciaio	Diametro	0,45 mm
Membro di auto -forza d'acciaio	Materia	Filo d'acciaio
Membro di auto -forza d'acciaio	Diametro	1,2 mm
Peso		20 ± 3 kg/km
Piastrelle (n)		A lungo termine: 300n A breve termine: 600 N
Schiacciare		1000n/10 cm
Min. Raggio di piegatura		15xd (statico); 30XD (dinamico)
Intervallo di temperatura		-20 ° C a +65 ° C.

Caratteristica della fibra:

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, in conformità con la raccomandazione ITU-T G.657A2 e devono essere le seguenti.

Parametro		Specifiche
Coefficiente di attenuazione	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Attenuazione (dopo cavo)	@1310nm	≤0.40db/km
	@1550nm	≤0,30db/km
Uniformità dell'attenuazione a 1310nm		≤0.05db
Uniformità dell'attenuazione a 1550nm		≤0.05db
Lunghezza d'onda di cut-off del cavo (λcc)		≤ 1260 nm
Lunghezza d'onda a dispersione zero		1300 ~ 1324 nm
Pendenza a dispersione zero		≤ 0,092 ps/(nm^2.km)
Valore assoluto della dispersione a 1288nm ~ 1339nm		≤3.5ps/(nm · km)
Valore assoluto della dispersione a 1271nm ~ 1360nm		≤5,3ps/(nm · km)
Dispersione a 1550nm		≤18ps/(nm · km)
Dispersione a 1625nm		≤23ps/(nm · km)
Diametro del campo in modalità (MFD) a 1310nm		8,60 ± 0,4 mm
Diametro del campo in modalità (MFD) a 1550nm		9.4-10.4mm
Fibra di dispersione in modalità polarizzazione (PMD)		≤0.125ps/km^1/2
Cavo di dispersione della modalità polarizzazione (PMD)		≤0.200ps/km^1/2
Coefficiente PMD	M	20 cavi
	Q	0,01%
	PMDQ	≤0.20ps/km^1/2
Caratteristiche geometriche
Diametro del rivestimento		125 ± 0,8 mm
Rivestimento non circolarità		≤1,0%
Errore di concentrità del core/rivestimento		≤0,8 mm
Diametro della fibra con rivestimento (non colorato)		245 ± 10μm
Diametro della fibra con rivestimento (colorato)		250 ± 10μm
Errore di concentrità del rivestimento/rivestimento		≤12,0 mm
Test di tensione		100kpsi o 0,69GPA
Rimozione del rivestimento (N)		1.0 ～ 9.0
Caratteristiche meccaniche
Perdita di macrobend a 1550nm	R = 15mm, 10 turni	≤0.03db
	R = 10 mm, 1 torni	≤0.10db
	R = 7,5 mm, 1TURN	≤0,5 dB
Macrobend perdita a 1625 nm	R = 15mm, 10 turni	≤0.10db
	R = 10 mm, 1 torni	≤0.20db
	R = 7,5 mm, 1TURN	≤1.0db

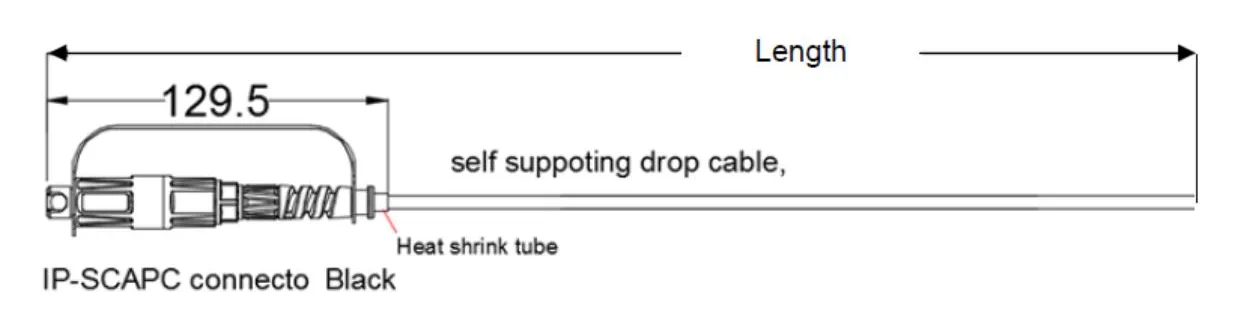

Disegno dimensionale:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pacchetto:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Requisiti del pacchetto:

Dimensione del cartone ： 600*320*265mm ， nastro di tenuta trasparente "i" di tenuta del carattere.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

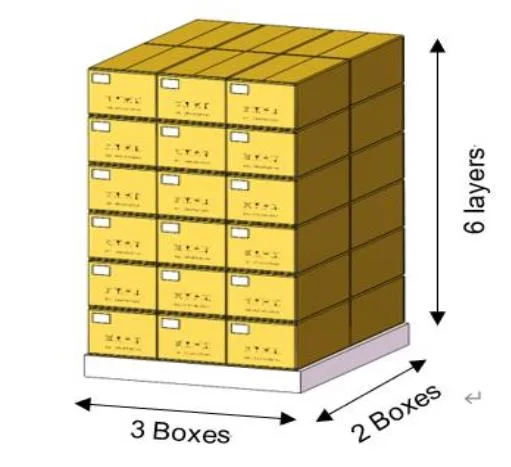

Diagramma schematico della piastra di legno:

Dimensione della piastra di legno ： 1200 *1000mm.

Requisiti di impilamento: uno strato di sei scatole, impilando sei strati.

Protezione dell'angolo in alto 4 a destra, quindi utilizzare saldamente la cintura di imballaggio "#".

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
