φ5mm Cavo rotondo impermeabile SC/APC Connettore Patch Cord

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

1. Specifiche tecniche del cavo patch

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,50 (tipico: 0,15)
Perdita di ritorno	db	≥ 60
Tipo di connessione		SC/APC
Ferrule		Ceramica
Cicli di connessione		500
Colore della giacca via cavo		Nero
Diametro esterno del cavo	mm	5,0 ± 0,2
Modalità in fibra		Modalità singola: G657A2
Materiale della giacca via cavo		LSZH (con RAL9005) UL94V0
Peso del cavo	Kg/km	22 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	50 、 75 、 110 、 150、200、250 o personalizzabile (Tolleranza: ± 0,5 m)
Tipo di connettore		Input ： Accord H Optic SC/APC
Tipo di connettore		Output ： Accord H Optic SC/APC
Trazione (assiale tra cavo e connettore)	N	200
Grado impermeabile		IP68
Temperatura di installazione:	℃	0 ° C ~+40 ° C.
Temperatura operativa	℃	-20 ° C ~ +60 ℃
Temperatura di stoccaggio / trasporto	℃	-20 ° C ~ +60 ℃

2. sezione trasversale del cavo

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Dimensione della struttura del cavo

Articolo	Contenuto	Specifiche
Fibra tampone stretta	Numero	1
	Tipo	G.657A2
	Colore	Rosso (RAL3020)
	Materiale	LSZH (Blue RAL5017)
	Diametro (mm)	0,90 ± 0,05
Guaina interna	Diametro (mm)	2,0 ± 0,1
	Spessore (mm)	0,4 ± 0,05
	Colore	Bianco
	Materiale	Lszh
Membro di forza 1	Materiale	Incollato FRP
Membro di forza 1	Quantità	0,5*2
Membro di forza 2	Materiale	Filato aramidico + filo di vetro bloccante dell'acqua
RIP CORD	Numero	1
RIP CORD	Colore	Rosso
Guaina	Materiale	LSZH (con RAL9005) UL94V0
	Diametro (mm)	5,0 ± 0,2
	Spessore (mm)	1,1 ± 0,1
	Colore	Nero
Cavo weigth	Kg/km	22 ± 3
Min. Raggio di piegatura		10xd (statico); 20xd (dinamico)
Intervallo di temperatura operativa:	℃	-20 ° C ~ +60 ℃
Intervallo di temperatura di stoccaggio / trasporto:	℃	-20 ° C ~ +60 ℃
Intervallo di temperatura di installazione:	℃	0 ° C ~+40 ° C.

4. Fibra ottica

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, in conformità con la raccomandazione ITU-T G.657A2 e devono essere le seguenti.

Articolo	Specifiche
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Dopo la formazione del cavo @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(NM2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametro del campo in modalità @ 1310 nm	8.5-9.3um
Errore di concentrità core / rivestito	≤ 0,5 uno
Diametro del rivestimento	125,0 ± 0,7 uno
Rivestimento non circolarità	≤5%
Diametro di rivestimento primario	242 ± 7 uno
Concentricità Rivestimento / rivestimento primario	≤10 µm
Rivestimento della non circolarità	≤0,7%
Attenuazione con perdita di flessione dei cavi 1 turno 1 mandrel 7,5 mm 10 giri 1 mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

5. Test delle prestazioni meccaniche e ambientali

S/n	Articolo	Metodo di prova	Condizione di accettazione
1	Resistenza alla trazione IEC 794-1-E1	- Carico: 1200n - Lunghezza del cavo sotto carico: 50 m - Tempo di carico: ≥1min.	- variazione di perdita ≤ 0,1 dB/km a 1550 nm -Non danno alla giacca esterna ed elementi interni.
2	Test di schiacciamento IEC 794-1-E3	- Carico: 500n/100mm*100mm - Tempo di carico: ≥1min.	- variazione di perdita ≤ 0,1 dB/km a 1550 nm -Non danno alla giacca esterna ed elementi interni.
3	Resistenza all'ambiente IEC 794-1-E4	- Punti di impatto: 5 -Amme of per Point: 1 - Impatto Energia: 1N.M - Raggio della testa del martello: 12,5 mm - Tasso di impatto: 2 sec/ciclo	- variazione di perdita ≤ 0,1 dB/km a 1550 nm -Non danno alla giacca esterna ed elementi interni.
4	Piegatura ripetuta IEC 794-1-E6	- Raggio di flessione: 20 x diametro del cavo - Carica: 20 N - Tasso di flessione: 3 sec/ciclo - Curvatura ciclica: 30	- variazione di perdita ≤ 0,1 dB/km a 1550 nm -Non danno alla giacca esterna ed elementi interni.
5	Torsione IEC 794-1-E7	- Lunghezza: 1 m - Carico: 50 N - Tasso di torsione: 1 min/ciclo - Angolo di torsione: ± 180 ° - No. di ciclo: 10	- variazione di perdita ≤ 0,1 dB/km a 1550 nm -Non danno alla giacca esterna ed elementi interni.
6	Temperatura Test di ciclismo IEC 794-1-F1	- Passaggio di temperatura: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Tempo per ogni passaggio: 24 ore - Numero di ciclo: 2	- variazione di perdita ≤ 0,1 dB/km a 1550 nm - Nessuna rottura in fibra e nessun danno da guaina.
7	Test di penetrazione dell'acqua IEC 794-1-F5B	- Altezza dell'acqua: 1 m - Lunghezza del campione: 3 m - Tempo di prova: 24 ore	- Nessuna acqua deve essere trapelata dal Fine opposta del cavo.

6. disegno dimensionale del cavo patch

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

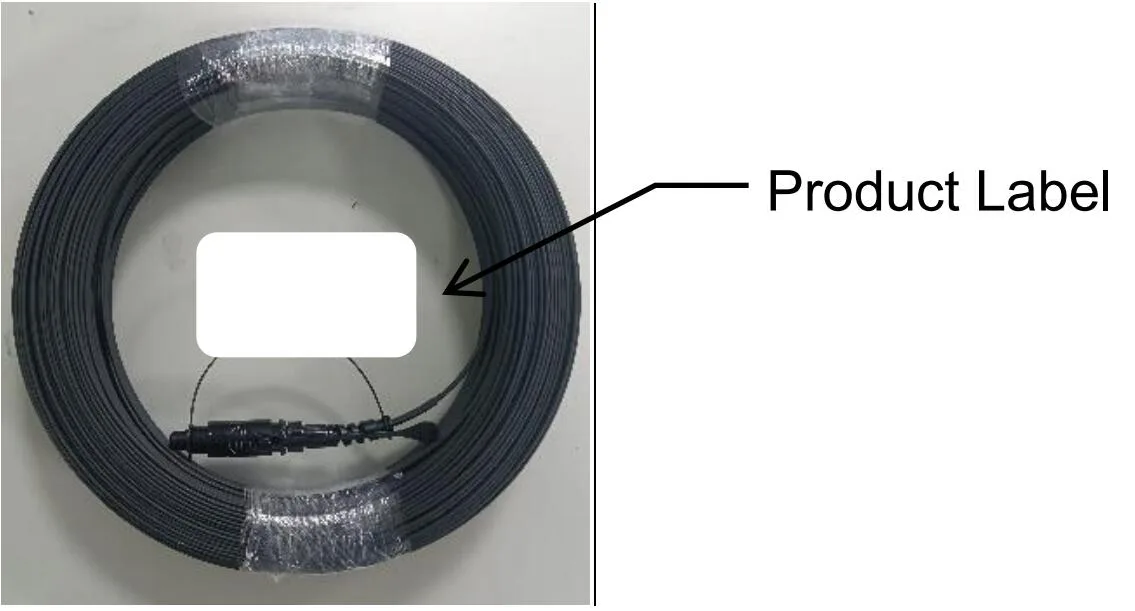

7. Pacchetto

Requisiti del pacchetto

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
