Cavo in fibra ottica armata di luce uni-tubo

La struttura del cavo in fibra ottica armata di luce uni-tubo è quella di mettere la fibra ottica da 250 μm in un tubo sciolto realizzato in materiale ad alto modulo e il tubo sciolto viene riempito con composto impermeabile. Il tubo sciolto viene avvolto longitudinalmente con uno strato di cintura in acciaio a doppia faccia in plastica (PSP) e il materiale bloccante viene aggiunto tra la cinghia di acciaio e il tubo sciolto per garantire la compattezza e le prestazioni di bloccare l'acqua del cavo ottico. Vengono posizionati due fili in acciaio parallelo su entrambi i lati e quindi una guaina di polietilene viene estrusa per formare un cavo.

Invia richiesta

Descrizione del prodotto

Caratteristiche

Buone prestazioni meccaniche e di temperatura

Tubo ad altissima resistenza resistente all'idrolisi

Composto di riempimento del tubo speciale assicurano una protezione critica della fibra

Schiacciare la resistenza e la flessibilità

PSP che migliora l'umidità a prova di umidità

Due fili in acciaio paralleli assicurano resistenza alla trazione

Piccolo diametro, peso leggero e installazione amichevole

È possibile produrre lunghezze di segmento più lunghe

Standard

Il cavo GYXS/GYXTW è conforme allo standard YD/T 769.

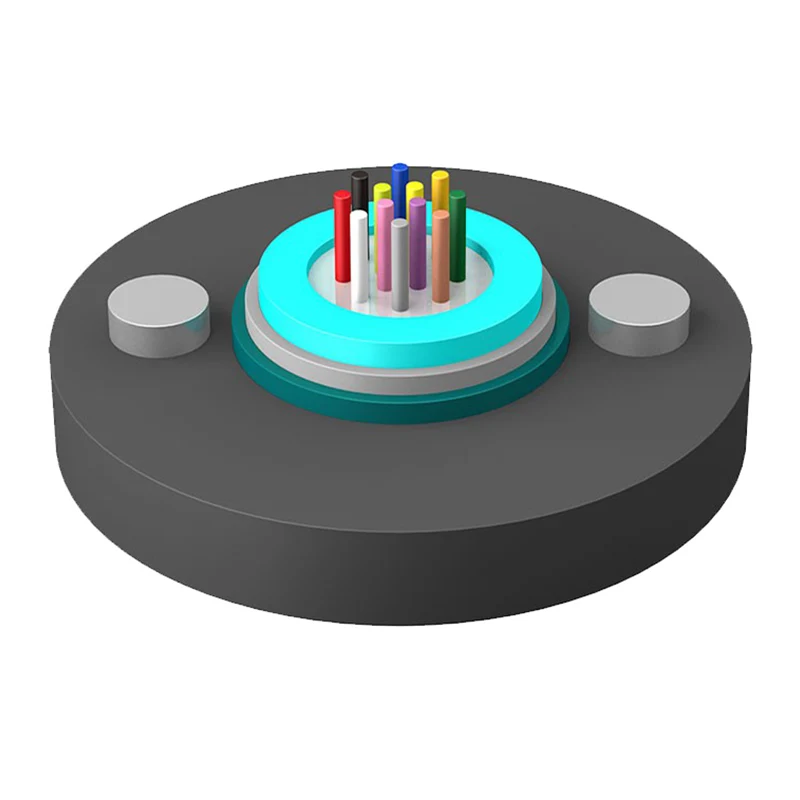

Disegno della struttura

1. Fibra

2. Bundle Tube

3. Composto di riempimento del tubo

4. Tubo sciolto

5. Filo d'acciaio

6. Materiale bloccante dell'acqua

7. PSP

8. PEATURA PE

Uni-tube Light-armored Fiber Optic Cable

Parametri tecnici

Tipo di cavo (Aumentato di 2 fibre)	Conta delle fibre	Peso del cavo (Ref) (kg/km)	Resistenza alla trazione Lungo/breve termine (N)	Resistenza alla schiaccia Lungo/breve termine (N/100mm)	Raggio di piegatura Statico/dinamico (mm)
Gyxs/Gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10d/20d
Gyxs/Gyxtw-14 ~ 24xn	14 ~ 24	127	600/1500
Gyxs/Gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
Gyxs/Gyxtw-14 ~ 24xn	14 ~ 24	147	1000/3000

Temperatura di stoccaggio/operativa: -40 ℃ -+70 ℃

Caratteristiche ottiche

Tipo di fibra	Attenuazione （+20 ℃）				Larghezza di banda		Apertura numerica	Lunghezza d'onda del cavo λcc
Tipo di fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Apertura numerica	Lunghezza d'onda del cavo λcc
G.652	---	---	≤0.36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125µm	≤3,3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 già	---
62,5/125µm	≤3,5 db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 già	---

Nota:

UN. Il suffisso XN indica il tipo di fibra

B. Le disposizioni del colore di fibra e tubo sono specificate nella tabella di identificazione del colore

C. Il cavo in fibra ottico unita a tubo uni-tubo non dovrebbe archiviare in ambiente esterno per più di 6 mesi per mantenere il bobina del cavo buono

Applicazione: condotto/aerea

Uni-tube Light-armored Fiber Optic Cable
