Scatola di distribuzione del cavo in fibra ottica pre-connettorato GFS-12BY & -1 & -2

1. Generale

1.1 Descrizione

Casella di distribuzione ottica pre-connettorato come apparecchiatura nodo di distribuzione di rete FTTX più avanzata, fornire una connessione rapida e affidabile, una buona protezione e una gestione per FTTX rete.

1.2 Gli standard sono conformi

La produzione offerta è progettata, prodotta e testata secondo gli standard come segue:

1.3 Ambiente applicazioni

2. Caratteristiche

1. Il guscio inferiore e il coperchio superiore sono saldati dalla saldatura a piastra calda, che non è ridotta.

2. Materiale: pp.

3. Proofzione dell'umidità, impermeabile, anti-invecchiamento, anti-invecchiamento.

4. Livello di protezione fino a IP68.

5. L'interno è dotato di splitter 1x4 PLC+ splitter PLC 1x8 o splitter PLC 1x8.

6. Metodo di installazione: montato sul polo, montato sull'antenna, montato a parete.

7. La posizione dell'adattatore può essere personalizzata in base alle esigenze del cliente.

3. Specifiche

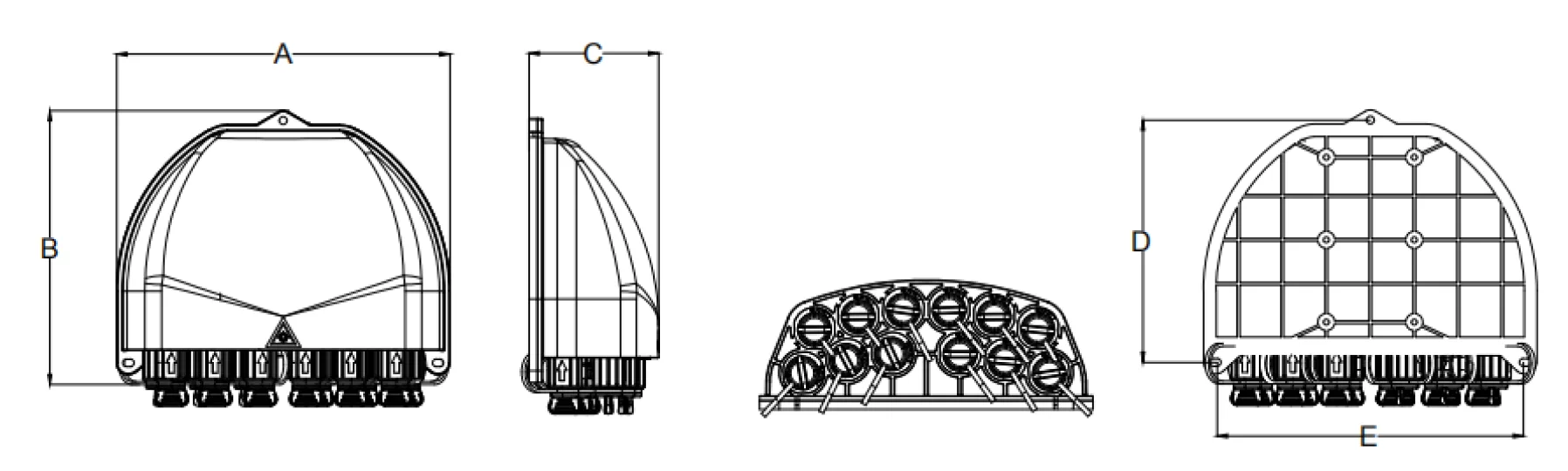

3.1 Specifiche meccaniche

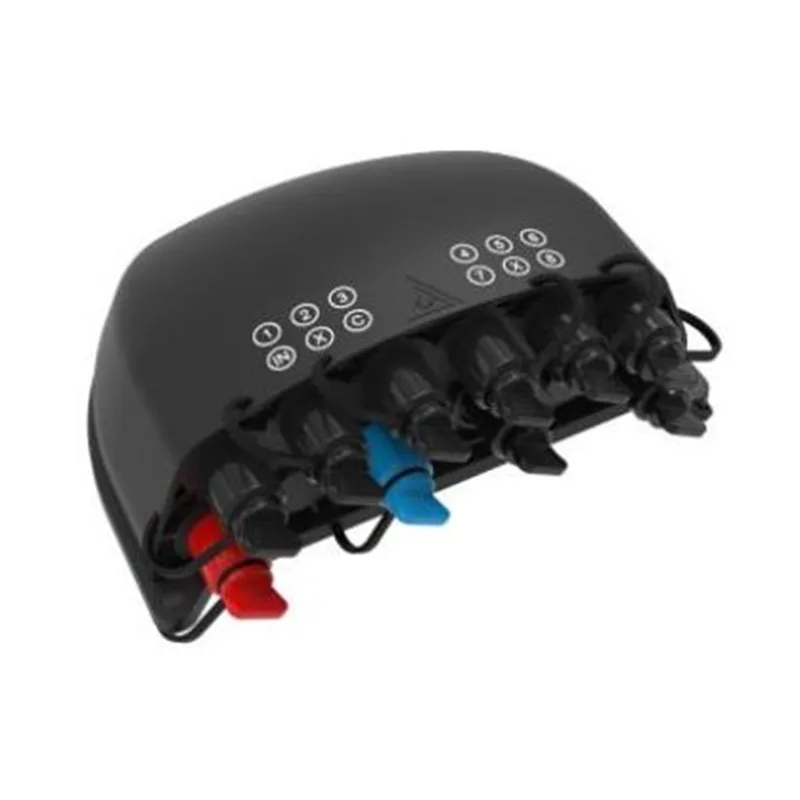

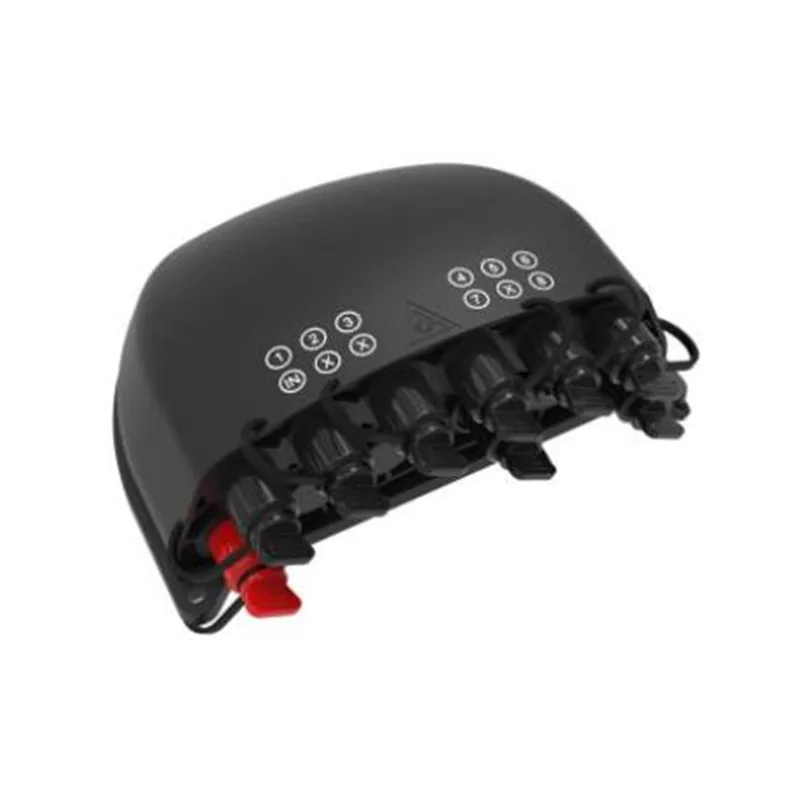

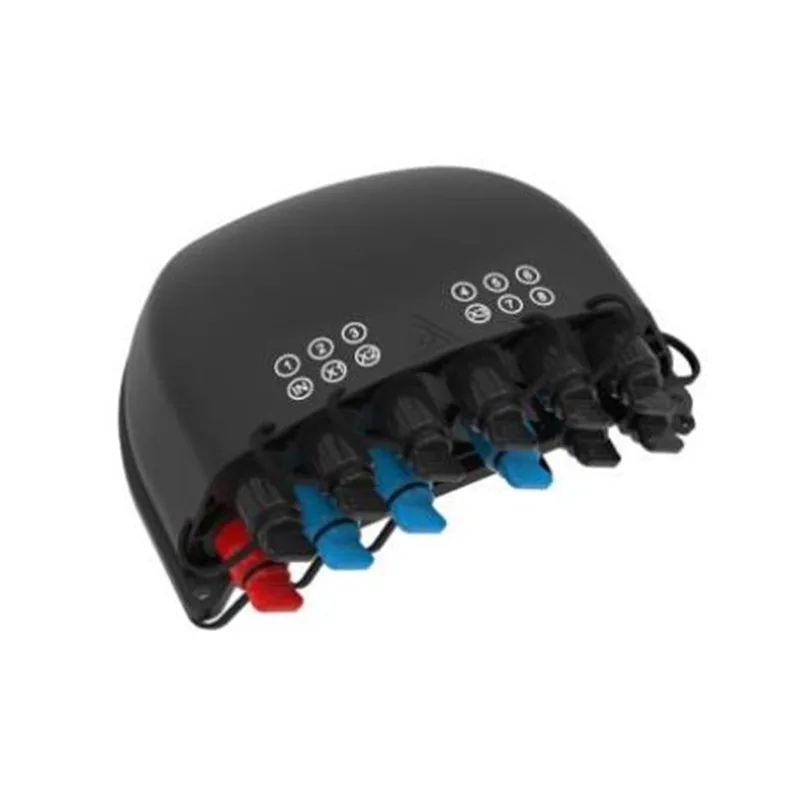

4. Immagine del prodotto

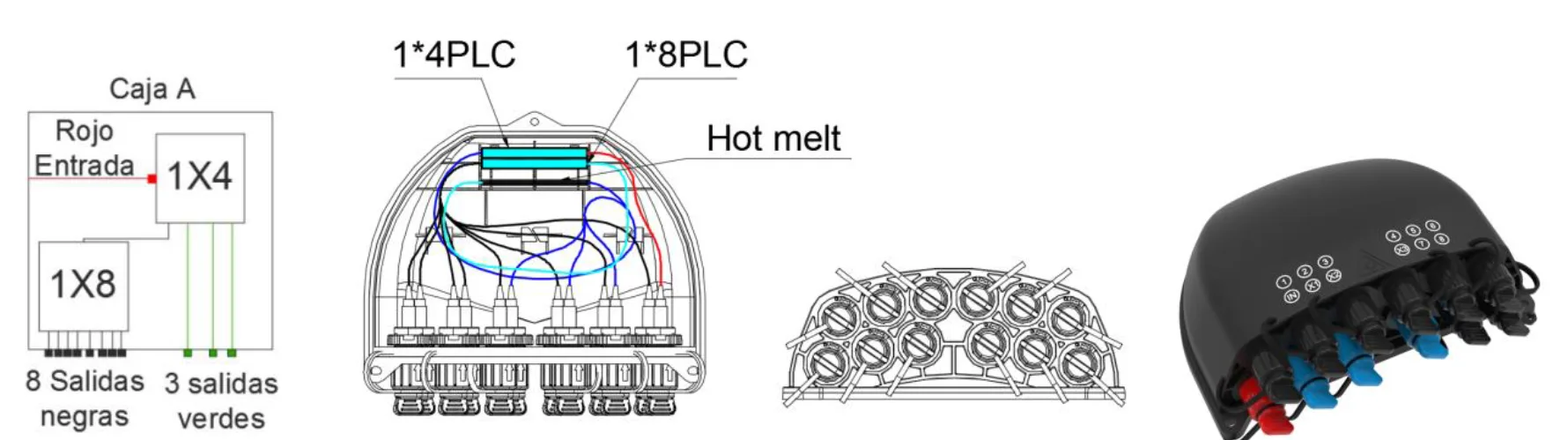

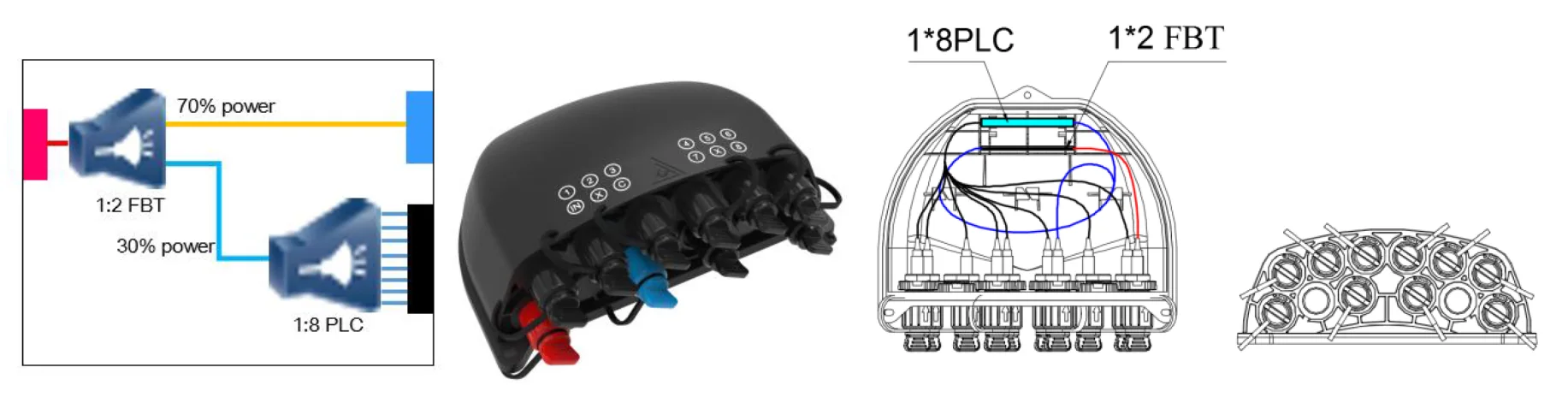

4.1 Vie di cavo del prodotto:

PLC in cima, FBT in fondo

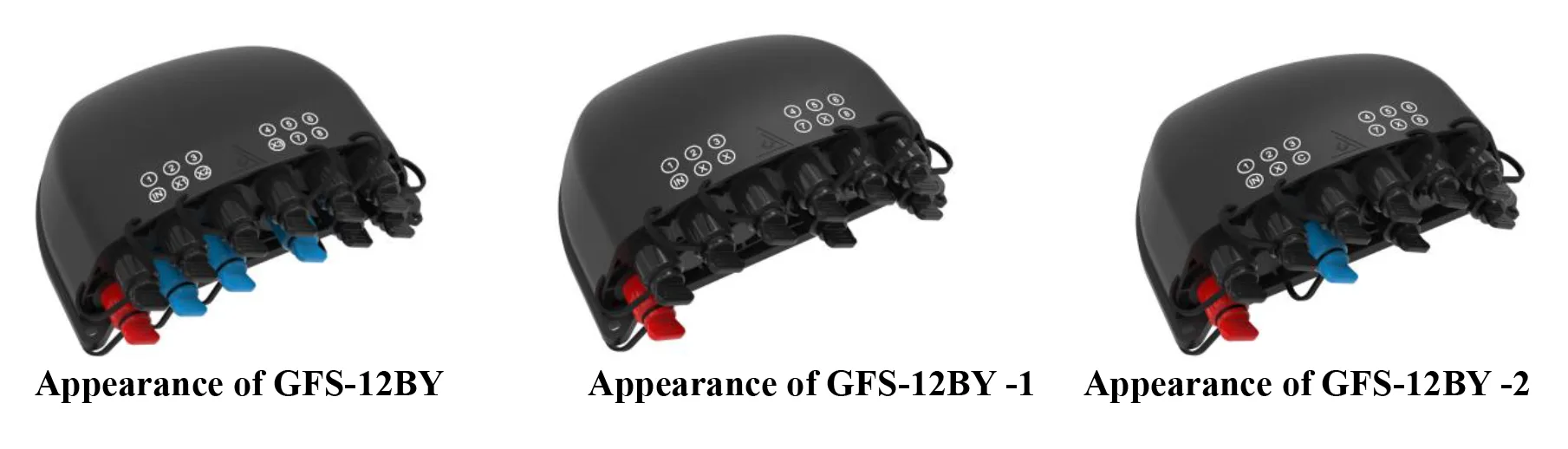

GFS-12BY (1 * 4 PLC + 1 * 8 PLC Slitter Cable Ways)

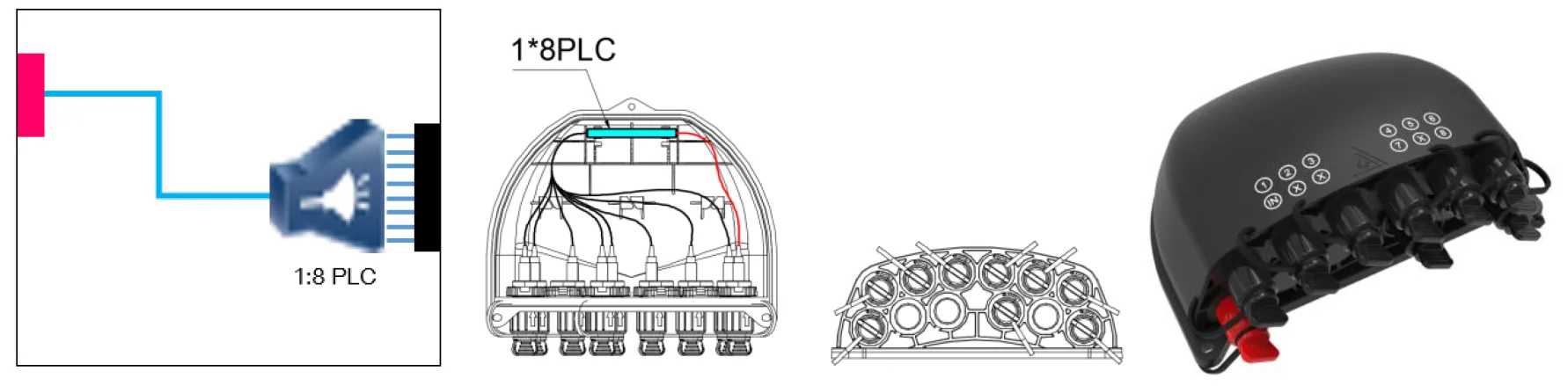

GFS-12BY-1 (1 * 8 PLC Slitter Cable Ways)

GFS-12BY-2 (1 * 2FBT+1 * 8 PLC Slitter Cable Ways)

4.2 Configurazione

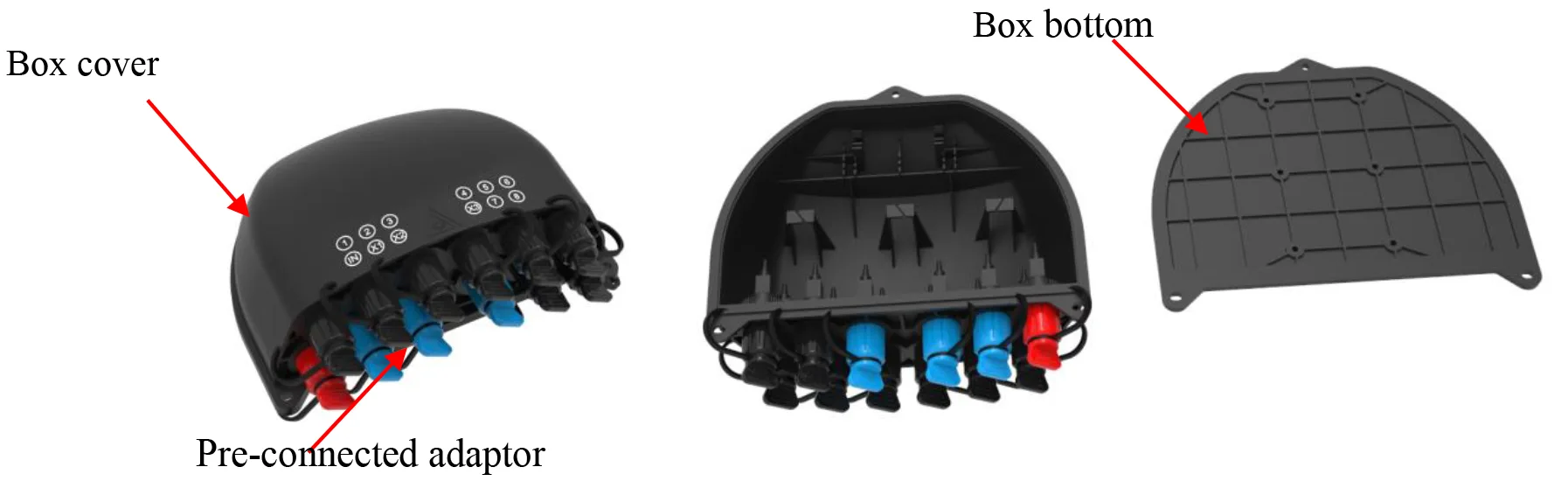

4.2.1 Parti principali

4.2.2 Accessori

NO.	Nome della parte	Immagine di riferimento	Unità	Quantità	Osservazione
1	Utenti manuali	/	PC	1	IN
2	Rapporto di test splitter	/	PC	1	IN
3	Kit montato a parete		impostato	1	Facoltativo come cliente richiesta
4	Kit montato a palo		impostato	1	Facoltativo come cliente richiesta
5	Kit montato sull'antenna		impostato	1	Facoltativo come cliente richiesta

5. Caratteristiche ambientali

Questo prodotto è conforme alla direttiva di protezione ambientale ROHS e al contenuto di piombo, cadmio, mercurio, cromo esavalente, bifenil polibromato (PBB) (PBB) e difenil etere polibromato (PBDE) non supera il limite.

6. Installazione

6.1. Installazione montata a parete

Praticare 3 fori nel muro in base alla dimensione, posizionare il tappo di espansione φ7.5*40, posizionare la scatola per abbinare i fori e utilizzare le viti per fissare.

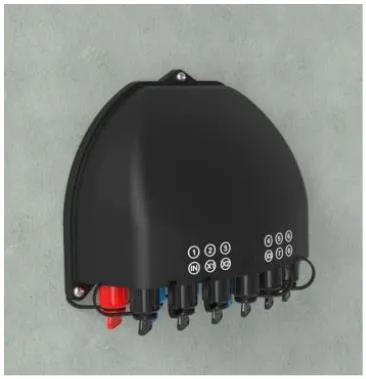

Installazione montata a parete

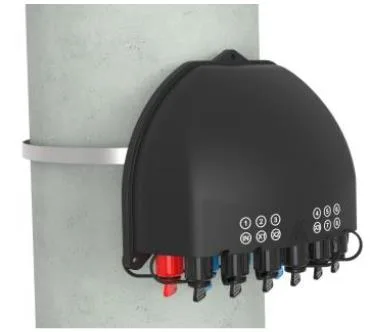

6.2. Installazione montata sul palo

Passa l'anello a cerchio attraverso lo slot della piastra posteriore e fissalo sul palo della telecomunicazione

Installazione montata con l'asta

6.3 Installazione montata a parete (con vassoio di archiviazione per cavi)

Legare i due installati sul telaio dell'alto appeso sul filo e poi bullonato, impedire la caduta del caso.

Installazione montata a parete (con vassoio di archiviazione per cavi a goccia

7. Funzionamento del connettore

7.1 Adattatore pre -connesso - A （E）

⚫ Ruotare la parte della freccia del connettore in fibra in senso antiorario ed eliminare il tappo della polvere.

⚫ La parte della freccia del connettore in fibra è sopra, inserire il connettore della fibra nella presa e quindi ruotare la freccia parte in senso orario.

7.2 Adattatore pre -connesso - B （XL）

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario

7.3 Adattatore pre -connesso - C

⚫ Spingere l'anello scorrevole sulla spina preformata in fibra ottica nella direzione della freccia per rimuovere il tappo della polvere; Premere il pulsante per estrarre il tappo della polvere sull'adattatore nella direzione della freccia.

⚫ Allineare il corpo della spina preformata con la fibbia dell'adattatore fino a quando non è fissata. Collegare le due coperture per polvere allo stesso modo.

⚫ La spina prefabbricata installata spinge l'anello scorrevole per rilasciare la fibbia, quindi tira il corpo principale all'indietro per separarlo.

7.4 Adattatore pre -connesso - D

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia.

⚫ Collegare la spina pre -connessa D e l'adattatore pre -connesso D nella direzione della freccia e ruotare la spina in senso orario per ripararla.

7.5 Adattatore pre -connesso - E (A)

⚫ Ruotare la spina pre -collegata in senso orario e aprire la spina pre -connessa e il coperchio della polvere nella direzione della freccia

⚫ Collegare la spina pre -connessa E e l'adattatore pre -connesso E nella direzione della freccia e ruotare la spina in senso orario per risolverla.

7.6 Adattatore pre -connesso -f

⚫ Inserire il connettore in fibra ottica SC Inserisci a turno le parti sciolte, quindi inseriscilo nell'adattatore;

⚫ Installare la guaina dell'adattatore pre -collegato XL su adattatore con chiave di plastica;

⚫ Inserire la spina della molla a scatto nella guaina;

⚫ Il morsetto del cavo deve essere installato e la linea deve essere vicina alla spina;

⚫ Avvitare il tappo del sedile del morsetto del cavo in pelle sulla guaina in senso orario.

8. Pacchetto
