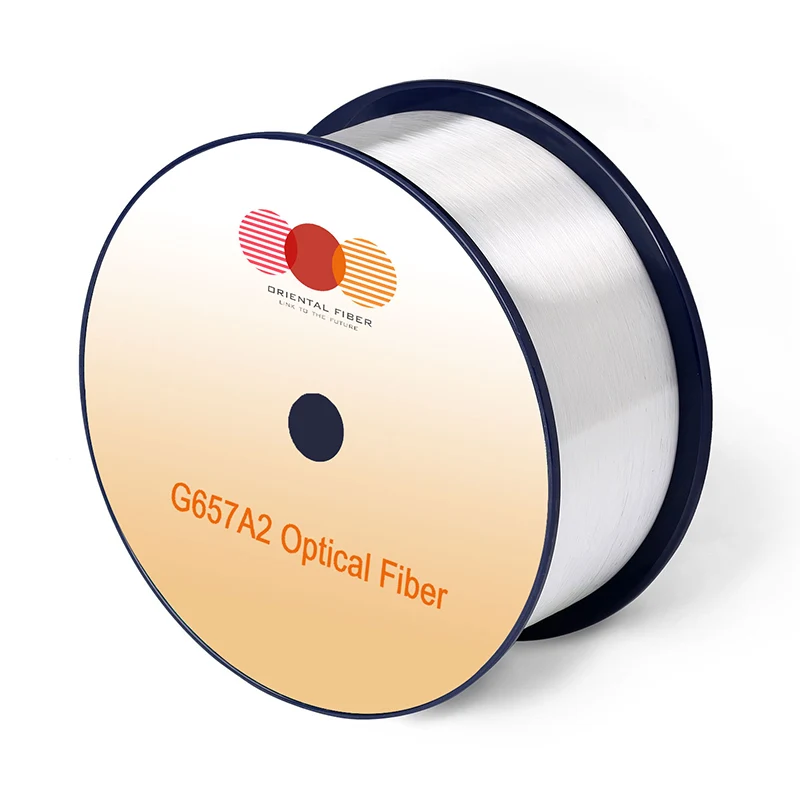

Fibra ottica a modalità singola G.657.A2

Caratteristiche

Condizioni

Valori specificati

Unità

Caratteristiche ottiche

Attenuazione

1310nm

≤0,35

[db/km]

1383nm (dopo H2-Aging)

≤0,35

[db/km]

1460nm

≤0,25

[db/km]

1490nm

≤0,23

[db/km]

1550nm

≤0.21

[db/km]

1625nm

≤0,23

[db/km]

Attenuazione vs. lunghezza d'onda

Max. α difference

1285-1330nm, in riferimento a 1310nm

≤0,03

[db/km]

1525-1575nm, in riferimento a 1550nm

≤0,02

[db/km]

Lunghezza d'onda di dispersione zero (λ0)

-

1300-1324

[NM]

Slope di dispersione zero (S0)

-

≤0.092

[PS/(NM2 · km)]

PMD

Fibra individuale massima

-

≤0.1

[PS/√km]

Valore di progettazione del collegamento (M = 20 ， Q = 0,01%)

-

≤0,06

[PS/√km]

Valore tipico

-

0.04

[PS/√km]

Lunghezza d'onda del cavo cute (λcc)

-

≤1260

[NM]

Diametro del campo in modalità (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Indice di rifrazione del gruppo efficace (ne ff)

1310nm

1.466

-

1550nm

1.467

-

Discontinuità

1310nm

≤0,05

[db]

1550nm

≤0,05

[db]

Caratteristiche geometriche

Diametro del rivestimento

-

125,0 ± 0,7

[μm]

Rivestimento non circolarità

-

≤0.7

[%]

Diametro del rivestimento

-

235-245

[μm]

Errore di concentrità del rivestimento del rivestimento

-

≤12,0

[μm]

Rivestimento della non circolarità

-

≤6,0

[%]

Errore di concentrità del rastrello principale

-

≤0,5

[μm]

Curl (raggio)

-

≥4

[M]

Durata di consegna

-

Fino a 50,4

[km/boel]

Caratteristiche ambientali

1310nm, 1550nm e 1625nm

Attenuazione indotta dalla dipendenza dalla temperatura

-60 ℃ a +85 ℃

≤0,05

[db/km]

Attenuazione indotta da ciclismo a temperatura eumidità

-10 ° C a +85 ° C, 98% RH

≤0,05

[db/km]

Attenuazione indotta dalla dipendenza da acquirenti

23 ° C, per 30 giorni

≤0,05

[db/km]

Attenuazione indotta dalla dipendenza da calore umida

85 ° C e 85% di RH, per 30 giorni

≤0,05

[db/km]

Invecchiamento del calore secco

85 ℃, per 30 giorni

≤0,05

[db/km]

Specifiche meccaniche

Test di prova

-

≥9,0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Attenuazione indotta dalla macro-piega

10 gira attorno a un mandrino di raggio di 15 mm

1550nm

≤0,03

[db]

10 gira attorno a un mandrino di raggio di 15 mm

1625nm

≤0.1

[db]

1 girare intorno a un mandrino di raggio di 10 mm

1550nm

≤0.1

[db]

1 girare intorno a un mandrino di raggio di 10 mm

1625nm

≤0.2

[db]

1 girare attorno a un mandrino del raggio di 7,5 mm

1550nm

≤0,5

[db]

1 girare attorno a un mandrino del raggio di 7,5 mm

1625nm

≤1.0

[db]

Forza della striscia di rivestimento

forza media tipica

1.5

[N]

Forza di punta

1.3-8.9

[N]

Parametro di fatica dinamica (ND)

-

≥20

-
