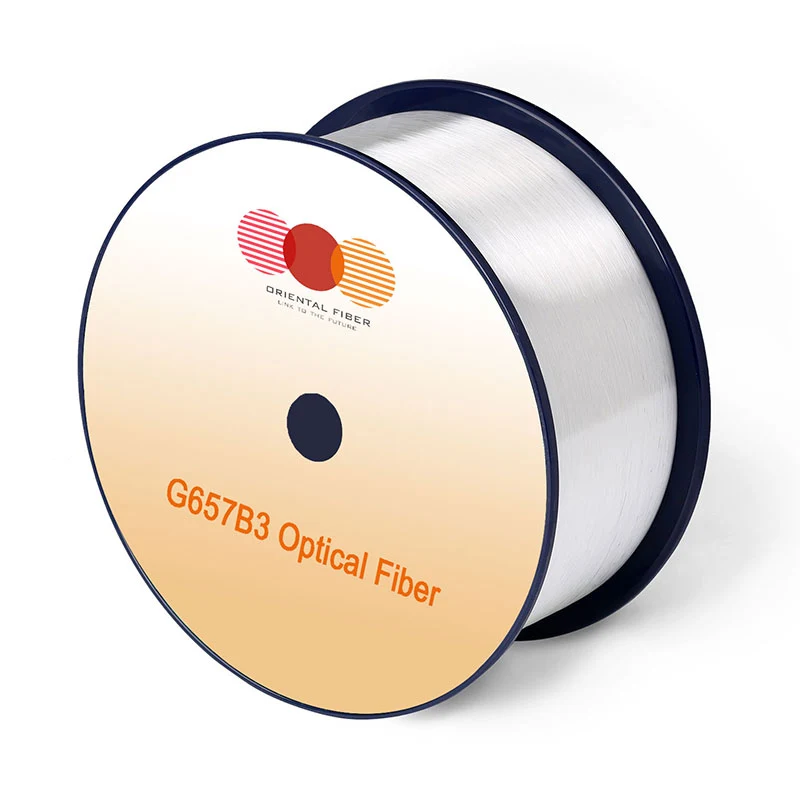

Fibra ottica a modalità singola G.657.b3

Caratteristiche

Condizioni

Specificato valori

Unità

Ottico Caratteristiche

Attenuazione

1310nm

≤0,35

[db/km]

1383nm （dopo H2-Aging）

≤0,35

[db/km]

1550nm

≤0.21

[db/km]

1625nm

≤0,23

[db/km]

Attenuazione vs. lunghezza d'onda

Max. α difference

1285-1330nm, in Riferimento a 1310nm

≤0,03

[db/km]

1525-1575nm, in Riferimento a 1550nm

≤0,02

[db/km]

Zero Lunghezza d'onda di dispersione (λ0)

-

1300-1324

[NM]

Zero Dispersion Slope (S0)

-

≤0.092

[PS/(NM2 · km)]

PMD

Massimo Fibra individuale

-

≤0.1

[PS/√km]

Valore di progettazione del collegamento （m = 20 ， q = 0,01%)

-

≤0,06

[PS/√km]

Tipico Valore

-

0.04

[PS/√km]

Cavo Lunghezza d'onda di CUTO ff (λcc)

-

≤1260

[NM]

Modalità Diametro del campo （MFD）

1310nm

8.2-9.0

[μm]

1550nm

9.1-10.1

[μm]

Indice di rifrazione del gruppo efficace （ne ff）

1310nm

1.468

-

1550nm

1.469

-

Punto Discontinuità

1310nm

≤0,05

[db]

1550nm

≤0,05

[db]

Geometrico Caratteristiche

Rivestimento Diametro

-

125,0 ± 0,7

[μm]

Rivestimento Non circolarità

-

≤0.7

[%]

Rivestimento Diametro

-

235-245

[μm]

Rivestimento di rivestimento Errore di concentrità

-

≤12,0

[μm]

Rivestimento Non circolarità

-

≤6,0

[%]

Core-Cladding Errore di concentrità

-

≤0,5

[μm]

Curl (raggio)

-

≥4

[M]

Consegna Lunghezza

-

Su a 25.2

[km/boel]

Caratteristiche ambientali

1310nm, 1550nm e 1625nm

Temperatura Attenuazione indotta dalla dipendenza

-60 ℃ a +85 ℃

≤0,05

[db/km]

Temperatura-umidità Attenuazione indotta da ciclismo

-10 ° C. a +85 ° C, 98% RH

≤0,05

[db/km]

Watersoak Attenuazione indotta dalla dipendenza

23 ° C ， per 30 giorni

≤0,05

[db/km]

Umido Attenuazione indotta dalla dipendenza dal calore

85 ° C. e 85% di RH ， per 30 giorni

≤0,05

[db/km]

Asciutto Riscaldare l'invecchiamento

85 ℃ ， per 30 giorni

≤0,05

[db/km]

Meccanico Specifica

Prova Test

-

≥9,0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Macro-piega Perdita indotta

1 girare intorno a un mandrino di Raggio di 10 mm

1550nm

≤0,03

[db]

1 Girare intorno a un mandrino di raggio di 10 mm

1625nm

≤0.1

[db]

1 Girare intorno a un mandrino di raggio di 7,5 mm

1550nm

≤0,08

[db]

1 girare intorno a un mandrino di Raggio di 7,5 mm

1625nm

≤0,25

[db]

1 Gira attorno a un mandrino di raggio di 5 mm

1550nm

≤0,15

[db]

1 Gira attorno a un mandrino di raggio di 5 mm

1625nm

≤0,45

[db]

Rivestimento Strip Force

tipico forza media

1.5

[N]

picco forza

1.3-8.9

[N]

Dinamico Parametro di fatica (ND)

-

≥20

-
