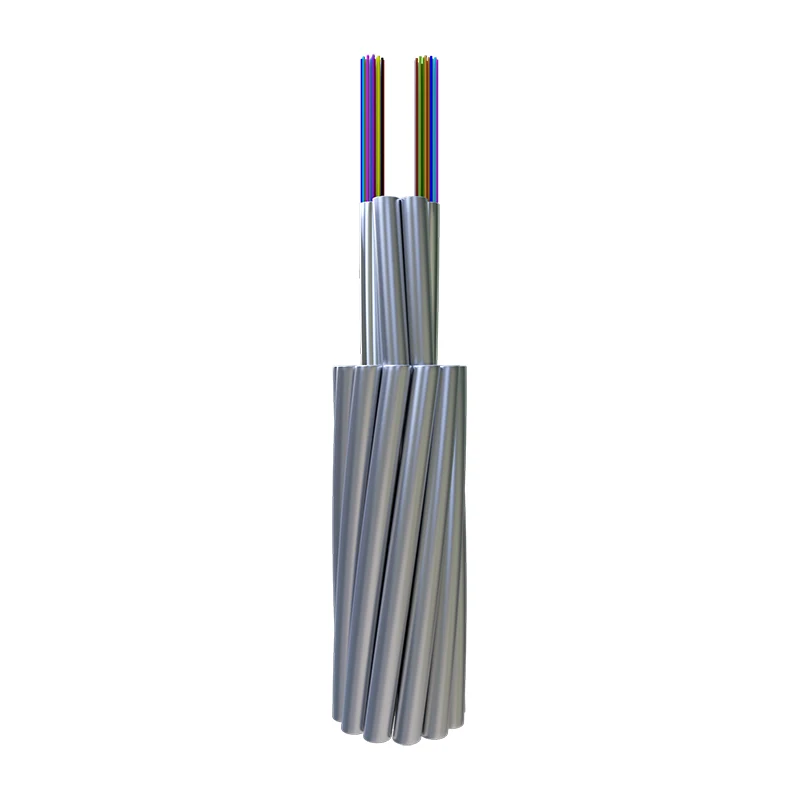

Cavo di terra aereo composito in fibra ottica a tubo intrecciato

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Ground Wire (OPGW) è un cavo ibrido aereo multifunzionale di Orientalfiber, un affidabile produttore e fornitore cinese. Questo OPGW integra le fibre ottiche all'interno di una struttura a tubo flessibile, che funge sia da filo di terra aereo che da mezzo di comunicazione ottica ad alta capacità. È progettato per garantire una trasmissione dati stabile, elevate prestazioni meccaniche e durata a lungo termine in ambienti di distribuzione sopraelevati. Il prodotto è adatto per reti elettriche, ferrovie e altri progetti infrastrutturali in cui sono essenziali la protezione contro i fulmini e l'affidabilità della comunicazione.

Invia richiesta

Descrizione del prodotto

Nella moderna costruzione della rete elettrica, la domanda di trasmissione simultanea ad alta tensione e backhaul di dati ad alta velocità non è mai stata così elevata.Fibra orientaleoffre un servizio specializzatoCavo di terra aereo composito in fibra ottica a tubo intrecciato (OPGW), un sofisticato cavo ibrido progettato per sostituire i tradizionali fili schermati. Integrando le fibre ottiche all'interno di una struttura metallica a trefoli, il nostro OPGW fornisce una soluzione a doppia funzione: fornire una protezione affidabile contro i fulmini per le linee ad alta tensione e allo stesso tempo fungere da spina dorsale per le telecomunicazioni e l'automazione della rete.

Definizione del prodotto: l'infrastruttura a doppio ruolo

ILCavo di terra aereo composito in fibra ottica a tubo intrecciatoè un cavo aereo che svolge le funzioni di un tradizionale conduttore di terra (proteggendo la linea di trasmissione dai fulmini e dalle correnti di cortocircuito) pur alloggiando le fibre ottiche per la trasmissione dei dati. Questo design a trefoli consente un numero maggiore di fibre e una maggiore durata, rendendolo la scelta preferita per la costruzione di reti dorsali nel settore dei servizi energetici.

Valore strategico per il procurement e l'ingegneria

ScegliereFibra orientalein qualità di partner di fornitura, garantisce che la tua infrastruttura soddisfi i rigorosi requisiti del panorama energetico del 2026. I principali vantaggi dell’approvvigionamento includono:

Alta densità di fibre:Il nostro design a tubo intrecciato accoglie un numero significativamente maggiore di fibre rispetto alle versioni a tubo centrale, supportando l'espansione della rete a prova di futuro per 5G e IoT smart grid.
Capacità di cortocircuito ottimizzata:Progettato per gestire correnti di guasto elevate senza compromettere l'integrità delle fibre ottiche all'interno.
Costi del ciclo di vita ridotti:Con una durata pari a quella della linea di trasmissione stessa, ilCavo di terra aereo composito in fibra ottica a tubo intrecciatoriduce la necessità di frequenti manutenzioni o aggiornamenti.
Logistica e scala globali:Con una produzione annua di 20 milioni di dollari, forniamo la scala di produzione necessaria per supportare progetti infrastrutturali a livello nazionale da 500KV e 750KV.

Caratteristiche tecniche e vantaggi prestazionali

ILFibra orientaleOPGW è prodotto con precisione per garantire che prosperi negli ambienti esterni più volatili:

Stabilità meccanica:Il controllo preciso del processo garantisce che le fibre rimangano prive di stress anche in caso di forte vento, carico di ghiaccio o forze di installazione ad alta trazione.
Protezione termica:I tubi a trefolo sono riempiti con composti specializzati che proteggono le fibre dal calore estremo generato durante gli eventi di cortocircuito sulla linea elettrica.
Resistenza alla corrosione:Utilizzando fili in acciaio rivestito di alluminio (ACS) e leghe di alluminio, il cavo è altamente resistente al degrado ambientale nelle aree costiere o industriali.
Opzioni di grande diametro:Specificamente progettato per soddisfare i requisiti meccanici dei nuovi sistemi di trasmissione ad alta tensione (da 110 KV a 750 KV).

Specifiche dettagliate e parametri di progettazione

La configurazione tecnica delCavo di terra aereo composito in fibra ottica a tubo intrecciatopuò essere personalizzato in base alla portata specifica e ai requisiti elettrici del progetto:

Caratteristica	Specificazione standard	Vantaggio operativo
Grado di tensione	110KV, 220KV, 500KV, 750KV	Versatile per reti regionali e nazionali.
Conteggio delle fibre	Fino a 144 fibre (o più su richiesta)	Supporta un enorme throughput di dati.
Composizione materiale	ACS (acciaio rivestito di alluminio) + AA (lega di alluminio)	Elevato rapporto resistenza/peso.
Conformità agli standard	IEEE 1138, IEC 60794-4	Garantisce interoperabilità e sicurezza globali.

Applicazioni principali: potenziare la Smart Grid

ILCavo di terra aereo composito in fibra ottica a tubo intrecciatodaFibra orientaleè una componente critica in diversi settori chiave:

Trasmissione ad alta tensione:Cavo di terra primario per linee da 220 KV e 500 KV di nuova costruzione, che offre protezione contro i fulmini e messa a terra.
Comunicazione della rete elettrica:Monitoraggio in tempo reale delle stazioni di trasformazione, misurazione remota e relè di protezione.
Backhaul a banda larga:Affittare la capacità in eccesso della fibra agli operatori di telecomunicazioni per il trasporto di dati rurale o a lunga distanza.
Gestione della rete intelligente:Facilitare la comunicazione a bassa latenza necessaria per il rilevamento automatizzato dei guasti e l'autoriparazione della rete.

Caratteristiche

● Controllo preciso del processo per garantire buone prestazioni meccaniche e termiche

● Diametro maggiore e più fibre ottiche

● Struttura stabile e alta affidabilità

● Elevata resistenza alla trazione e grande capacità di corrente di breve durata

Caratteristiche della fibra ottica

	Attenuazione				Larghezza di banda		Polarizzazione Dispersione dei modi
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuale Fibra	Progettazione Valore collegamento (M=20, Q=0,01%)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600 MHz.km	≥1200 MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200 MHz.km	≥600 MHz.km	—	—

Costruzioni e prestazioni

	Classificazione	Materiale	Valore
Costruzione	Fibra ottica	G652D/G655 ecc.	2-144
	Tubo di protezione	Tubo in acciaio inossidabile	1,5 - 6 mm
	Linea incagliata	Filo AS/filo AA/asta in alluminio	1,5 - 6 mm
	Massimo. Diametro		30 mm
	Massimo. Sezione trasversale		500 mm²
Caratteristica	Secondo gli standard DL/T 832, IEC60794-4-10, IEEE1138
	Massimo. Resistenza alla trazione (RTS) (kN)		700
	Massimo. Resistenza allo schiacciamento (N/100 mm)		3000
	Massimo. Capacità di corrente breve (da 40 ℃ a 200 ℃) (kA2s)		2000
	minimo Raggio di curvatura (dinamico)		20D
	minimo Raggio di curvatura (statico)		15D
Ambiente Prestazioni	Installazione (℃)		da -10 a +50
	Trasporto e funzionamento (℃)		da -40 a +65

Nota: D è il diametro del cavo.

Tipo specifico e dati tecnici

NO.	Dati tecnici
NO.	Tipo di prodotto	Tipo di struttura	Massimo. Fibra Contare	Sezione del filo AS (mm²)	Diametro (mm)	Peso del cavo (kg/km)	Valuta la resistenza alla trazione （kN）	20 ℃ CC Resistenza （Ω/km）	Capacità di corrente di breve durata （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, Unità ottica 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2.8/40AS, Unità ottica 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2.8/20AS, Unità ottica 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2.8/40AS, Unità ottica 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, Unità ottica 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, Unità ottica 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA, unità ottica 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, Unità ottica 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, Unità ottica 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, Unità ottica 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, Unità ottica 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, Unità ottica 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, Unità ottica 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, Unità ottica 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, Unità ottica 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, Unità ottica 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, Unità ottica 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, Unità ottica 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, Unità ottica 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, Unità ottica 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, Unità ottica 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, Unità ottica 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, Unità ottica 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, Unità ottica 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, Unità ottica 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, Unità ottica 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, Unità ottica 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, Unità ottica 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3.6/30AS, Unità ottica 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3.6/40AS, Unità ottica 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Unità ottica 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Caratteristiche di prova meccaniche e ambientali

Articolo	Prova Metodo	Requisiti
Tensione	CEI 60794-1-2-E1 Carico: in base alla struttura del cavo Campione lunghezza: non inferiore a 10 m, lunghezza collegata non inferiore a 100 m Durata tempo: 1 minuto	40%RTS nessuna tensione aggiuntiva della fibra (0,01%), nessuna ulteriore tensione attenuazione (0,03 dB). 60%RTS deformazione della fibra ≤0,25%, aggiuntiva attenuazione ≤ 0,05 dB (No ulteriore attenuazione dopo il test).
Schiacciare	CEI 60794-1-2-E3 Carico: secondo la tabella sopra, tre punti Durata tempo: 10 minuti	Ulteriori attenuazione a 1550nm ≤0,05dB/fibra; Nessun danno agli elementi
Acqua Penetrazione	CEI 60794-1-2-F5B Tempo : 1 ora Lunghezza campione: 0,5 m Acqua altezza: 1 m	No perdita d'acqua.
Temperatura Ciclismo	CEI 60794-1-2-F1 Campione lunghezza: non inferiore a 500 m Temperatura intervallo: da -40 ℃ a +65 ℃ Cicli: 2 Temperatura tempo di permanenza del test ciclistico: 12 ore	Il la variazione del coefficiente di attenuazione deve essere inferiore a 0,1 dB/km a 1550 nm.

Domande frequenti (FAQ)

Perché l'OPGW a tubo flessibile è migliore per le linee ad alta tensione?

Il design del tubo intrecciato consente un diametro del cavo maggiore e un numero maggiore di fibre. Inoltre, distribuisce lo stress meccanico in modo più uniforme sul cavo, il che è vitale per gli incroci a lunga campata utilizzati nelle linee da 500 KV e 750 KV.

In che modo Orientalfiber garantisce la qualità dell'OPGW?

Operiamo con la gestione della qualità ISO9001 e i sistemi di sicurezza ISO45001. Ogni lotto di cavo di terra aereo composito in fibra ottica a tubo intrecciato viene sottoposto a test rigorosi per verificarne la resistenza alla trazione, la resistenza allo schiacciamento e le prestazioni di cortocircuito prima della spedizione.

Questo cavo può essere utilizzato su linee esistenti?

Sebbene spesso utilizzato per le linee "di nuova costruzione", l'OPGW viene spesso utilizzato per sostituire i tradizionali cavi di terra esistenti durante i progetti di modernizzazione della rete per aggiungere capacità di comunicazione ai vecchi percorsi.
