Cavo di terra aereo composito in fibra ottica unitubo

Il cavo di terra aereo composito in fibra ottica unitubo (OPGW) è un cavo ibrido aereo contenente fibra ottica, che ha molteplici funzioni come cavo di terra aereo e comunicazione ottica.

Invia richiesta

Descrizione del prodotto

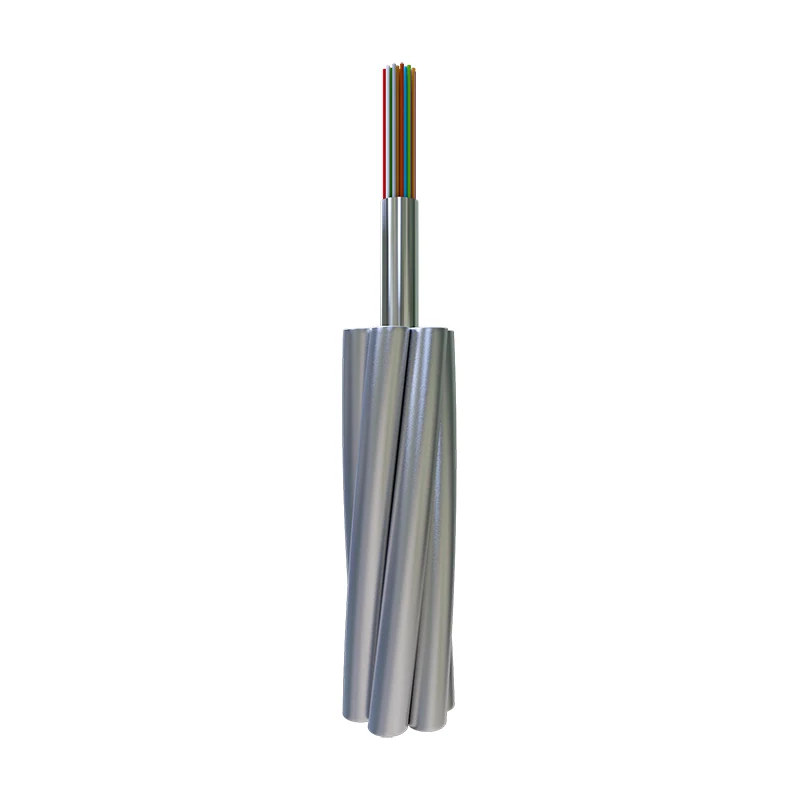

Il cavo di terra aereo composito in fibra ottica unitubo (OPGW) è un cavo ibrido aereo contenente fibra ottica, che ha molteplici funzioni come cavo di terra aereo e comunicazione ottica. Diversamente dai tradizionali cavi di terra aerei, questo prodotto integra componenti di comunicazione ottica nella struttura del cavo, realizzando l'integrazione della protezione della linea di trasmissione di energia e della trasmissione delle informazioni, che può ridurre efficacemente i costi di costruzione e i costi di funzionamento e manutenzione delle reti di alimentazione e comunicazione.

Ambito di applicazione del cavo di terra aereo composito in fibra ottica unitubo

Il cavo di terra aereo composito in fibra ottica unitubo Orientalfiber viene utilizzato principalmente per 110 KV, 220 KV, 500 KV, 750 KV e linee di comunicazione di sistemi di trasmissione aerei ad alta tensione. Oltre all'industria energetica, il prodotto è ampiamente utilizzato anche nel trasporto ferroviario, autostradale, petrolchimico, minerario e in altri settori che necessitano sia di protezione aerea del terreno che di comunicazione ottica ad alta velocità, fornendo un supporto di trasmissione dati stabile ed efficiente per la produzione e il funzionamento industriale.

Struttura del prodotto

Componenti principali

Il cavo di terra aereo composito in fibra ottica unitubo Orientalfiber adotta un design strutturale scientifico e ragionevole e i suoi componenti principali includono unità in fibra ottica, filo in lega di alluminio, anima in acciaio e guaina esterna. L'unità della fibra ottica è collocata in un unico tubo, che protegge efficacemente la fibra ottica dai danni meccanici esterni e dall'erosione ambientale; il filo in lega di alluminio e l'anima in acciaio sono responsabili di sopportare la forza di trazione e di garantire la stabilità del cavo durante il funzionamento sopra la testa; la guaina esterna è realizzata con materiali anti-invecchiamento e resistenti alla corrosione di alta qualità, prolungando la durata del prodotto.

Vantaggi strutturali

Il design della struttura a tubo singolo del cavo di terra aereo composito in fibra ottica a tubo unico rende la struttura del prodotto compatta, comoda per il trasporto e l'installazione. Allo stesso tempo, la distribuzione ragionevole dei componenti interni garantisce che il prodotto abbia buone proprietà meccaniche e prestazioni di comunicazione e possa adattarsi a vari ambienti esterni difficili come vento forte, pioggia battente, alte e basse temperature.

Caratteristiche del prodotto

Caratteristiche prestazionali meccaniche

● Buona resistenza alla trazione: il prodotto è dotato di anima in acciaio ad alta resistenza e filo in lega di alluminio, che può sopportare un'elevata forza di trazione, adattarsi ai requisiti di installazione sopraelevata delle linee di trasmissione ad alta tensione a lunga distanza e garantire che il cavo non si rompa o si deformi in condizioni di utilizzo normali.

● Diametro ridotto, peso leggero, carico aggiuntivo ridotto sulla torre: rispetto ai tradizionali cavi di terra aerei compositi, il cavo di terra aereo composito in fibra ottica Uni-tube ha un diametro inferiore e un peso più leggero, che possono ridurre il carico aggiuntivo sulla torre di trasmissione, ridurre l'investimento nella costruzione della torre e migliorare la stabilità complessiva della linea di trasmissione di potenza.

Caratteristiche delle prestazioni di comunicazione

● Unità ottica appropriata per la lunghezza in eccesso della fibra: la struttura a tubo singolo è comoda per organizzare la lunghezza in eccesso della fibra ottica, che può compensare efficacemente la variazione della lunghezza della fibra causata dalla differenza di temperatura e dalla deformazione meccanica, garantire la stabilità della trasmissione del segnale ottico e ridurre l'attenuazione del segnale durante la trasmissione.

● Bassa attenuazione del segnale: la fibra ottica selezionata di alta qualità ha buone prestazioni di trasmissione, bassa attenuazione del segnale e può realizzare trasmissioni dati ad alta velocità a lunga distanza, soddisfacendo le esigenze di comunicazione dei sistemi di trasmissione ad alta tensione e vari scenari industriali.

Caratteristiche di adattabilità ambientale

● Resistenza alla corrosione: la guaina esterna e i componenti metallici interni del prodotto sono trattati con tecnologia anticorrosione, che può resistere all'erosione di piogge acide, nebbia salina e altri ambienti difficili ed è adatto per l'uso in aree costiere, industriali e altre aree con condizioni ambientali difficili.

● Resistenza anti-invecchiamento e alle alte e basse temperature: il materiale del prodotto ha buone prestazioni anti-invecchiamento, può adattarsi all'ambiente di utilizzo esterno a lungo termine e può funzionare normalmente nell'intervallo di temperature compreso tra -40 ℃ e 80 ℃, garantendo il funzionamento stabile del prodotto in diverse regioni climatiche.

Il cavo di terra aereo composito in fibra ottica unitubo viene utilizzato principalmente per 110 KV, 220 KV, 500 KV, 750 KV e linee di comunicazione di sistemi di trasmissione aerei ad alta tensione.

Caratteristiche

● Buona resistenza alla trazione

● Diametro ridotto, peso leggero, piccolo carico aggiuntivo sulla torre

● Unità ottica adatta per la lunghezza in eccesso della fibra, facile da realizzare

Caratteristiche della fibra ottica

	Attenuazione				Larghezza di banda		Dispersione della modalità di polarizzazione
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibra individuale	Valore collegamento progetto (M=20, Q=0,01%)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600 MHz.km	≥1200 MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200 MHz.km	≥600 MHz.km	—	—

Costruzioni e prestazioni

	Classificazione	Materiale	Valore
Costruzione	Fibra ottica	G652D/G655 ecc.	2 - 48
	Tubo di protezione	Tubo in acciaio inossidabile	1,5 - 6 mm
	Linea incagliata	Filo AS/filo AA/asta in alluminio	1,5 - 6 mm
	Massimo. Diametro		18 mm
	Massimo. Sezione trasversale		200mm2
Caratteristica	Secondo gli standard DL/T 832, IEC60794-4-10, IEEE1138
	Massimo. Resistenza alla trazione (RTS) (kN)		280
	Massimo. Resistenza allo schiacciamento (N/100 mm)		2200
	Massimo. Capacità di corrente breve (40℃-200℃)(kA2s)		100
	minimo Raggio di curvatura (dinamico)		20D
	minimo Raggio di curvatura (statico)		15D
Prestazioni ambientali	Installazione (℃)		da -10 a +50
	Trasporto e funzionamento (℃)		da -40 a +65

Nota: D è il diametro del cavo.

Tipo specifico e dati tecnici

NO.	Dati tecnici
NO.	Tipo di prodotto	Tipo di struttura	Massimo. Conteggio delle fibre	Sezione del filo AS (mm²)	Diametro (mm)	Peso del cavo (kg/km)	Valuta la resistenza alla trazione （kN）	20 ℃ CC Resistenza （Ω/km）	Capacità di corrente di breve durata （40-200℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Unità ottica 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Unità ottica 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Unità ottica 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Unità ottica 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Caratteristiche di prova meccaniche e ambientali

Articolo	Metodo di prova	Requisiti
Tensione	IEC 60794-1-2-E1 Carico: in base alla struttura del cavo Lunghezza del campione: non inferiore a 10 m, lunghezza collegata non inferiore a 100 m Durata: 1 minuto	40%RTS nessuna tensione aggiuntiva della fibra (0,01%), nessuna attenuazione aggiuntiva (0,03 dB). Deformazione della fibra RTS al 60% ≤ 0,25%, attenuazione aggiuntiva ≤ 0,05 dB (Nessuna attenuazione aggiuntiva dopo il test).
Schiacciare	IEC 60794-1-2-E3 Carico: secondo la tabella sopra, tre punti Durata: 10 min	Attenuazione aggiuntiva a 1550 nm ≤0,05 dB/fibra; Nessun danno agli elementi
Penetrazione dell'acqua	IEC 60794-1-2-F5B Tempo: 1 ora Lunghezza campione: 0,5 m Altezza dell'acqua: 1 m	Nessuna perdita d'acqua.
Ciclo della temperatura	IEC 60794-1-2-F1 Lunghezza del campione: non meno di 500 m Intervallo di temperatura: da -40 ℃ a +65 ℃ Cicli: 2 Tempo di permanenza nel test del ciclo di temperatura: 12 ore	La variazione del coefficiente di attenuazione deve essere inferiore a 0,1 dB/km a 1550 nm.
