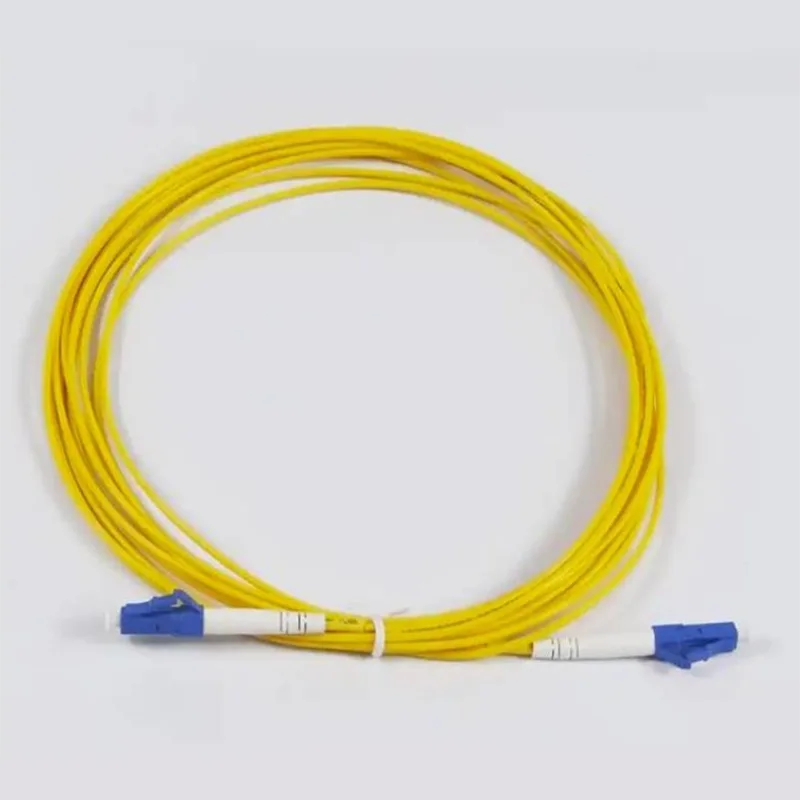

Cavi patch LC/UPC-LC/UPC con cavo tondo da 3 mm

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Invia richiesta

Descrizione del prodotto

ILCavi patch LC/UPC-LC/UPC con cavo tondo Orientalfiber da 3 mmsono componenti essenziali per ambienti di collegamento in fibra ottica ad alta densità. Prodotti da Orientalfiber, un marchio del gruppo Jiangsu Xuben Photoelectric Technology, questi cavi di connessione beneficiano di una base produttiva di 15.000 metri quadrati e di processi di produzione avanzati. Scegliendo di procurarsi ilCavi patch LC/UPC-LC/UPC con cavo tondo Orientalfiber da 3 mm, gli ingegneri di rete ricevono un prodotto supportato dalle certificazioni ISO9001 e ISO45001, che garantiscono prestazioni affidabili nei data center critici e negli hub di telecomunicazioni di tutto il mondo.

Progettazione tecnica e integrità del segnale

L'ingegneria dietro ilCavi patch LC/UPC-LC/UPC con cavo tondo Orientalfiber da 3 mmsi concentra sull'alta precisione e sulla bassa attenuazione del segnale. Utilizzando la fibra monomodale G657A1, questi cavi sono progettati per gestire le esigenze fisiche del moderno cablaggio.

Componenti di precisione e qualità costruttiva

Connettori LC/UPC ad alta precisione: i connettori LC con fattore di forma ridotto consentono una maggiore densità di porte negli switch e nei pannelli di permutazione. La lucidatura UPC (Ultra Physical Contact) garantisce una perdita di ritorno di ≥ 50 dB, che è lo standard per le applicazioni Ethernet ad alta velocità.
Guaina LSZH da 3,0 mm: a differenza delle alternative più sottili da 2,0 mm, il cavo rotondo da 3 mm fornisce una protezione meccanica migliorata. Il materiale Low Smoke Zero Halogen (LSZH) garantisce la conformità di sicurezza per le installazioni interne, in particolare nel cablaggio montante e orizzontale.
Tecnologia della ghiera in ceramica: ogni connettore è dotato di una ghiera in ceramica di alta qualità che mantiene un allineamento preciso per oltre 800 cicli di accoppiamento.
Insensibilità alla piegatura: con un raggio di curvatura minimo di ≥20 mm, questi cavi mantengono l'integrità del segnale anche se instradati attraverso angoli stretti in rack di server congestionati.

Applicazioni industriali versatili

L'applicazione diCavi patch LC/UPC-LC/UPC con cavo tondo Orientalfiber da 3 mmsi estende su più settori, fornendo il livello fisico stabile richiesto per i servizi a larghezza di banda elevata.

Data center aziendali e sistemi Ethernet

Nel cuore della rete, questi cavi di connessione collegano i ricetrasmettitori ad alta velocità ai quadri di distribuzione. La giacca gialla LSZH fornisce una chiara identificazione dei collegamenti in fibra monomodale, facilitando la manutenzione e la risoluzione dei problemi.

Infrastrutture FTTH e Banda Larga

Come scelta primaria per le implementazioni Fiber-to-the-Home (FTTH), la durata del cavo da 3 mm lo rende adatto per le connessioni tra il terminale della rete ottica (ONT) e la scatola di distribuzione. Supporta la fornitura continua di servizi video, dati e vocali agli utenti finali.

Connettività industriale e dei trasporti

Oltre all’IT standard, i prodotti Orientalfiber sono integrati nelle reti elettriche e nei sistemi di comunicazione del trasporto ferroviario. La robusta costruzione delCavi patch LC/UPC-LC/UPC con cavo tondo Orientalfiber da 3 mmgarantisce che possano resistere alle vibrazioni e alle fluttuazioni ambientali riscontrate nelle connessioni front-end industriali.

Domande frequenti (FAQ)

Cosa?Quali sono i vantaggi principali del diametro di 3 mm per questi cavi patch LC/UPC?

Il diametro di 3 mm offre una resistenza alla trazione e allo schiacciamento superiore rispetto ai cavi di connessione più sottili. Questo rende ilCavi patch LC/UPC-LC/UPC con cavo tondo Orientalfiber da 3 mmpiù adatto per il cablaggio di dorsale e orizzontale in cui il cavo potrebbe essere soggetto a una maggiore movimentazione fisica.

Il connettore LC/UPC supporta la trasmissione dati ad alta velocità?
SÌ. Il connettore LC/UPC è uno standard industriale per le applicazioni in fibra monomodale. Con una perdita di ritorno ≥50 dB e una bassa perdita di inserzione, è completamente compatibile con le applicazioni Ethernet 10G, 40G e 100G.

Questi cavi possono essere utilizzati in ambienti con ampie fluttuazioni di temperatura?
ILCavi patch LC/UPC-LC/UPC con cavo tondo Orientalfiber da 3 mmsono progettati per funzionare tra -25°C e +65°C, il che li rende affidabili sia per data center climatizzati che per custodie per telecomunicazioni non temperate.

Questi cavi di connessione sono testati in fabbrica?
Sì, ogni unità è terminata in fabbrica al 100% e viene sottoposta a test rigorosi per garantire che soddisfi gli standard ottici e meccanici specificati prima di essere consegnata al cliente.

Applicazione:

● Centri dati

● Applicazioni Ethernet

● Applicazioni FTTH

● Applicazioni dorsali, orizzontali e montanti

● Servizi video, dati e voce

● Applicazioni di apparecchiature di prova

Caratteristiche:

● Connettore ad alta precisione

● Lucidatura frontale UPC&APC

● SC, LC, tutti connettori a fibra singola

● Disponibile lunghezza personalizzata

● Terminato e testato in fabbrica al 100%.

● Conforme alla direttiva ROHS

Specifica tecnica:

Costruzioni	Unità	Descrizioni
Modalità fibra		Modalità singola: ITU-T G657A1
Conteggio delle fibre		Semplice
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	dB	≤0,30
Perdita di ritorno	dB	≥50(UPC)
Diametro della fibra a buffer stretto	ehm	900
Colore fibra a tampone stretto		Bianco
Colore rivestimento cavo		Giallo
Materiale del rivestimento del cavo		LSZH
Diametro del cavo	mm	Φ3,0 ±0,20
Lunghezza	m	3,0 +0,1/-0
Tipo di connettore		LC/UPC (blu)
Lucidatura della superficie		UPC
Materiale della ghiera		Ceramica
Ripetibilità della connessione		> 800 volte
Raggio di curvatura minimo	mm	≥20
Incontro di ritenzione di fibra/cavo	N	50N±2N a 5N/s Durata 120s
Temperatura operativa	℃	-25℃~+65℃
Temperatura di conservazione	℃	-25℃~+65℃

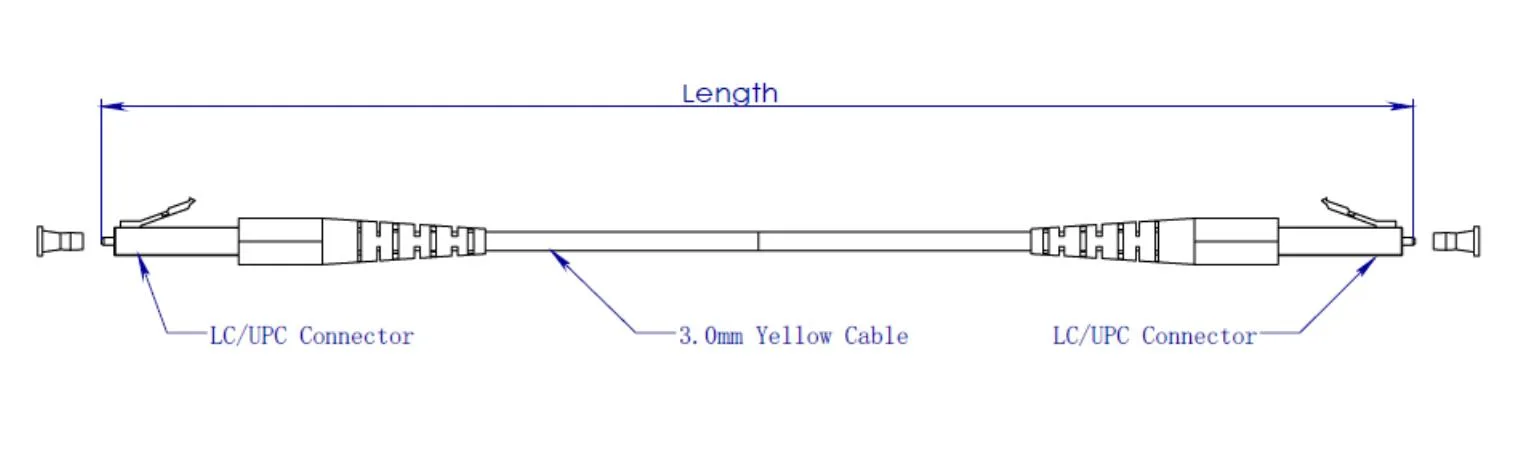

Disegno dimensionale:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

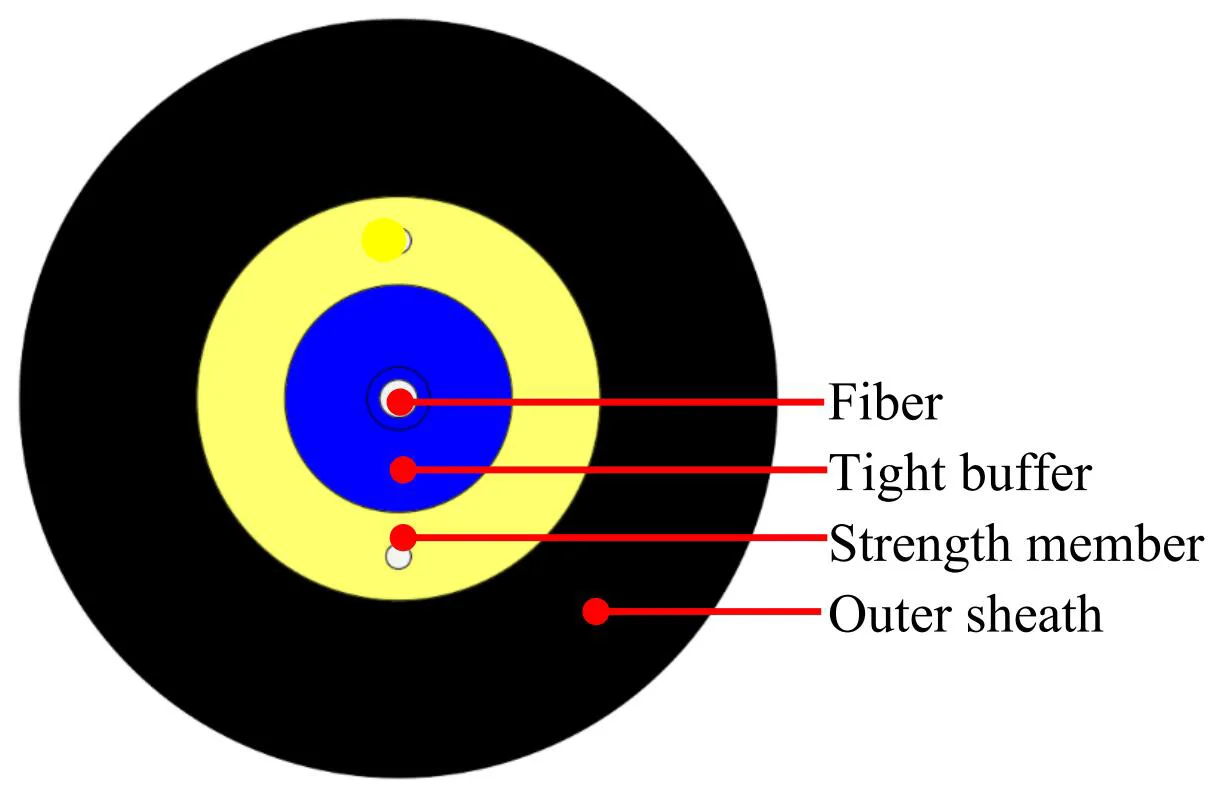

Costruzione del cavo:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Elementi		Specifiche
Fibra tampone stretta	Conteggio delle fibre	1
	Tipo di fibra	G.657A1
	Colore della fibra	Blu
	Materiale	LSZH
	Diametro	Φ0,9 ± 0,05 mm
	Colore buffer stretto	Bianco
Membro della forza	Materiale	Filato di poliestere
Guaina esterna	Materiale	LSZH
	Diametro	Φ3,0 ± 0,2 mm
	Colore guaina esterna	Giallo
Segno di inchiostro	Colore	Nero

Caratteristica della fibra:

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, conformi alla raccomandazione ITU-T G.657A1 e devono essere le seguenti.

Articolo	Specifica
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(nm².km)
PMD a 1550 nm	≤0,1 cv/km^1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18,0 ps/(nm.km) ≤22 cv/(nm.km)
Diametro del campo modale a 1310 nm	8,8±0,4um
Errore di concentricità nucleo/rivestimento	≤ 0,5 µm
Diametro del rivestimento	125,0 ± 0,7 µm
Non circolarità del rivestimento	≤5%
Diametro del rivestimento primario	242 ± 7 µm
Rivestimento/Rivestimento primario concentricità	≤10 µm
Non circolarità del rivestimento	≤0,7%
Attenuazione con perdita di flessione del cavo 1 giro 1 raggio 10mm 10 giri 1 raggio 15mm	1550 nm ≤ Δ0,75 dB/km 1625 nm ≤ Δ 1,5 dB/km 1550 nm ≤Δ0,25 dB/km 1625 nm ≤Δ1,0 dB/km
