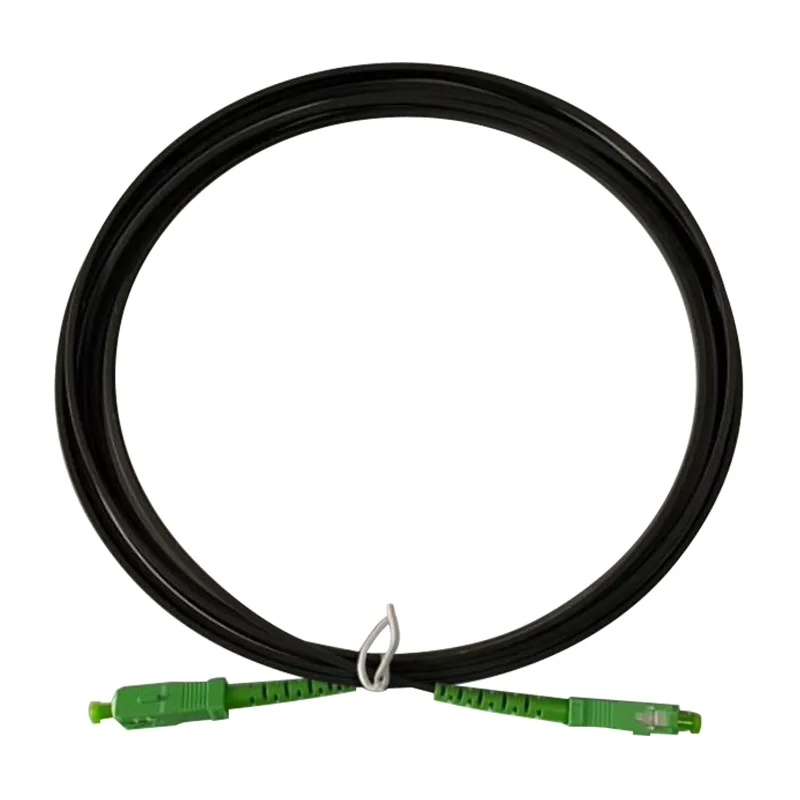

Cavo rotondo da 3 mm SC/APC- cavi patch SC/APC

Applicazione:● Data center● Applicazioni Ethernet● Applicazioni FTTH● Applicazioni a spina dorsale, orizzontale e reser● Video, dati e servizi vocali● Applicazioni dell'attrezzatura di provaCaratteristiche:● Connettore ad alta precisione● Policone UPC e APC End Face● SC, LC, tutti i connettori a......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Data center

● Applicazioni Ethernet

● Applicazioni FTTH

● Applicazioni a spina dorsale, orizzontale e reser

● Video, dati e servizi vocali

● Applicazioni dell'attrezzatura di prova

Caratteristiche:

● Connettore ad alta precisione

● Policone UPC e APC End Face

● SC, LC, tutti i connettori a fibra singola

● Lunghezza personalizzata disponibile

● 100% di fabbrica terminata e testata

● conforme a ROHS

Specifiche tecniche:

Costruzioni	Unità	Descrizioni
Modalità in fibra		Modalità singola: ITU-T G657A1
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30
Perdita di ritorno	db	≥55
Diametro della fibra tampone	uno	900
Colore in fibra tampone		Blu
Colore della giacca via cavo		Nero
Materiale della giacca via cavo		Lszh
Dielettrico		Isolamento HDPE
Diametro del cavo	mm	Φ3,0 ± 0,20
Lunghezza	m	10 +0,5/-0 30 +0,5/-0 50 +0,5/-0 75 +1/-0 100 +1/-0
Tipo di connettore		SC/APC (verde)
Endface polacco		APC
Materiale della galleria		Ceramica
Ripetibilità della connessione		> 800 volte
Raggio di flessione minimo	mm	≥20
Ritenta di conservazione in fibra/cavo	N	50n ± 2n a 5n/s 120s
Temperatura operativa	℃	0 ℃ ~ +50 ℃
Temperatura di installazione	℃	-30 ℃ ~ +60 ℃
Temperatura di conservazione	℃	-30 ℃ ~ +60 ℃

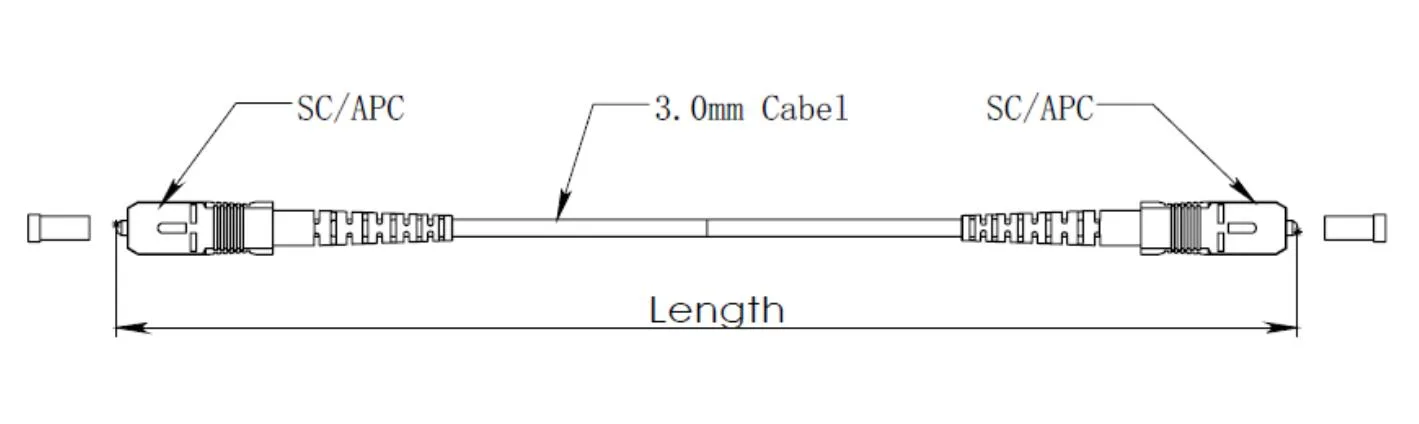

Disegno dimensionale:

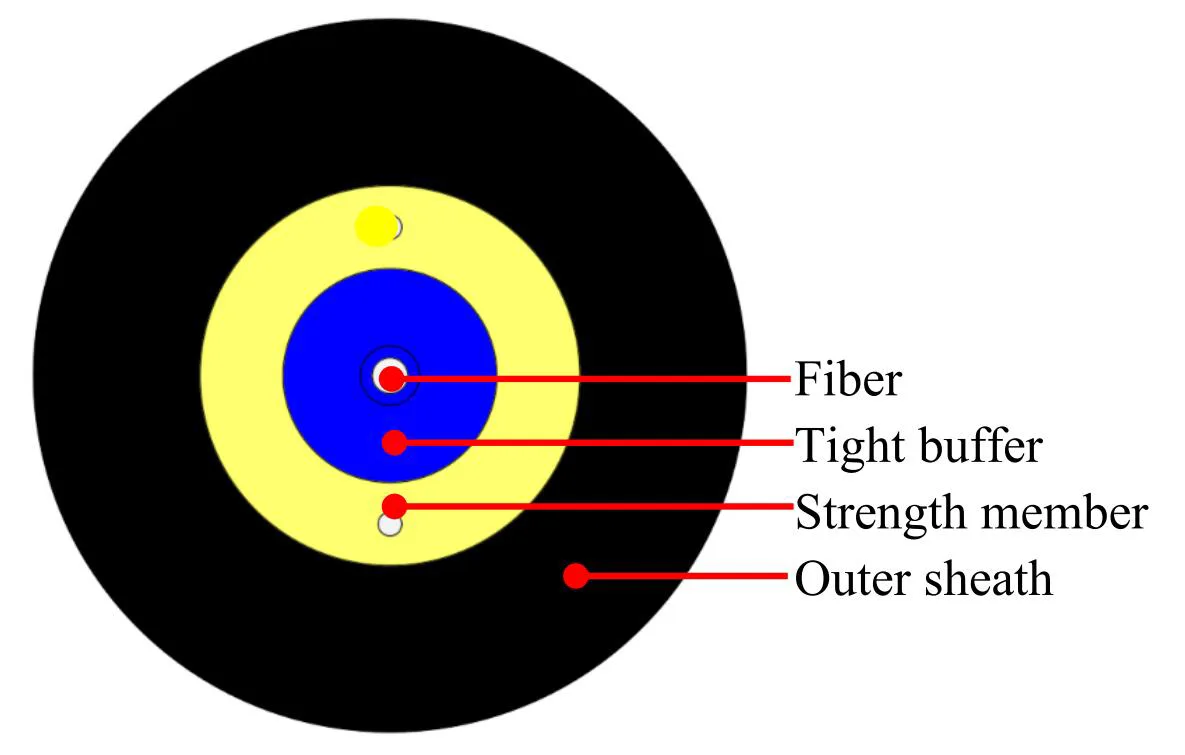

Costruzione del cavo:

Elementi	Specifiche
Fibra tampone stretta	Conta delle fibre	1
	Tipo di fibra	G.657A1
	Colore in fibra	Blu
	Materiale	Lszh
	Diametro	Φ0,9 ± 0,05 mm
	Colore tampone stretto	Blu
Membro della forza	Materiale	Filato aramidico
Guaina esterna	Materiale	Lszh
	Diametro	Φ3,0 ± 0,2 mm
	Colore della guaina esterna	Nero
Marco di inchiostro	Colore	Bianco

Caratteristica della fibra:

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, in conformità con la raccomandazione ITU-T G.657A1 e devono essere le seguenti.

Articolo	Specifiche
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametro del campo in modalità @ 1310 nm	8,8 ± 0,4um
Errore di concentrità core / rivestito	≤ 0,5 uno
Diametro del rivestimento	125,0 ± 0,7 uno
Rivestimento non circolarità	≤5%
Diametro di rivestimento primario	242 ± 7 uno
Concentricità Rivestimento / rivestimento primario	≤10 µm
Rivestimento della non circolarità	≤0,7%
Attenuazione con perdita di flessione dei cavi 1 giro 1 raggio 10mm 10 giri 1 raggio 15mm	1550nm ≤Δ0,75db/km 1625nm ≤Δ1,5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1,0db/km
