Cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm

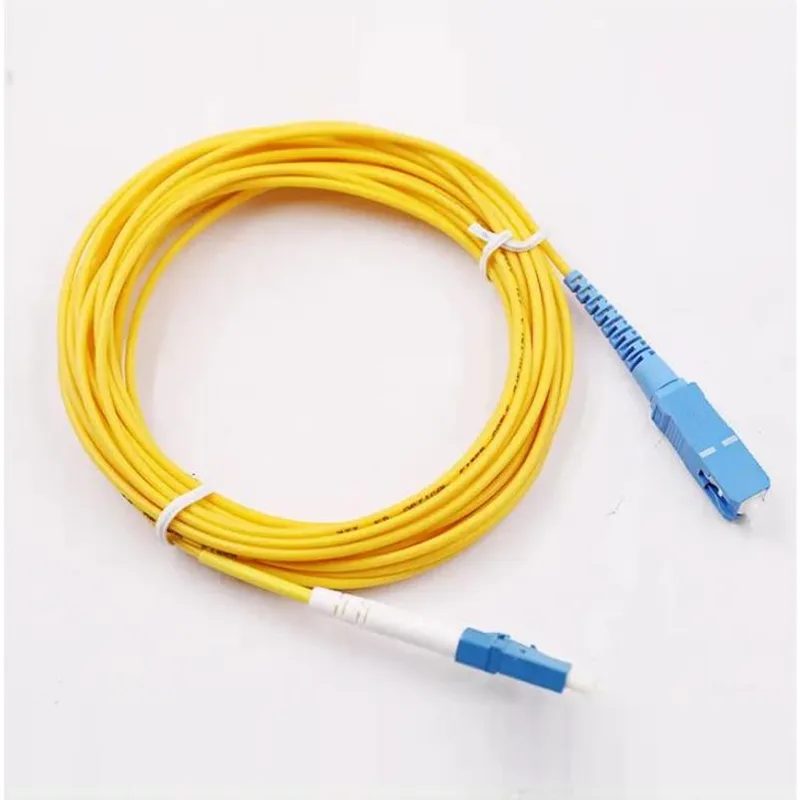

I cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm di Orientalfiber sono cavi patch in fibra ottica monomodale con connettori SC/UPC e LC/UPC su entrambe le estremità, dotati di un rivestimento del cavo da 3,0 mm di diametro. Questi cavi di connessione sono terminati e testati in fabbrica al 100%, garantendo prestazioni costanti e trasmissione stabile del segnale. Il prodotto adotta un materiale di rivestimento a basso contenuto di fumi e zero alogeni (LSZH), che è ecologico e sicuro, adatto a vari scenari di applicazioni interne e semi-esterne. I cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm Orientalfiber sono progettati per soddisfare le esigenze di base delle connessioni di rete ottica, con qualità affidabile e lunga durata.

Caratteristiche principali

1. Connettore ad alta precisione: i cavi patch sono dotati di connettori a fibra singola SC e LC ad alta precisione, che adottano una ghiera in ceramica per garantire un allineamento accurato delle fibre ottiche, ridurre la perdita di segnale e migliorare la stabilità della trasmissione del segnale. I connettori sono progettati con un meccanismo di bloccaggio push-pull, facile da collegare e scollegare e può prevenire efficacemente la disconnessione accidentale durante l'uso.

2. Lucidatura della faccia terminale UPC: la faccia finale del connettore è lucidata con la tecnologia UPC, che ha una superficie micro-convessa, garantendo un buon contatto tra le facce finali delle fibre ottiche, riducendo la riflessione posteriore e la perdita di ritorno non è inferiore a 50 dB, soddisfacendo i requisiti di trasmissione del segnale ad alta velocità e a lunga distanza.

3. Design a fibra singola: tutti i connettori dei cavi patch Orientalfiber convenzionali SC/UPC-LC/UPC da 3,0 mm sono connettori a fibra singola, adatti per la trasmissione del segnale ottico monomodale, corrispondenti alla fibra monomodale ITU-T G652D e possono essere utilizzati in vari sistemi di rete ottica ad alta velocità.

4. Lunghezza personalizzabile: Forniamo servizi di lunghezza personalizzabile in base alle esigenze del cliente, con una lunghezza standard di 5 m (con una tolleranza di +0,3/-0 m), mentre altre lunghezze possono essere personalizzate per soddisfare le diverse esigenze di layout dei vari progetti di rete.

5. Rigorosi test di fabbrica: ogni cavo patch Orientalfiber convenzionale SC/UPC-LC/UPC da 3,0 mm viene sottoposto a terminazione e test di fabbrica al 100% prima di lasciare la fabbrica, inclusa la perdita di inserzione, la perdita di ritorno e altri indicatori chiave di prestazione, garantendo che ciascun prodotto soddisfi gli standard pertinenti e possa essere utilizzato direttamente dopo la consegna.

6. Conformità ROHS: il prodotto è conforme agli standard ambientali ROHS, non contiene sostanze nocive, è ecologico e sicuro e può essere utilizzato in varie aree sensibili dal punto di vista ambientale come data center e aree residenziali.

Scenari applicativi

I cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm Orientalfiber sono ampiamente utilizzati in vari scenari di reti ottiche, compresi principalmente i seguenti campi:

• Data Center: utilizzato per la connessione di segnali ottici ad alta velocità tra server, switch, dispositivi di archiviazione e altre apparecchiature nei data center, supportando le esigenze di trasmissione a larghezza di banda elevata e garantendo il funzionamento stabile dei data center.

• Applicazioni Ethernet: adatte per sistemi Ethernet di varia scala, realizzano una trasmissione dati stabile e ad alta velocità tra dispositivi di rete, migliorando l'efficienza e l'affidabilità della rete.

• Applicazioni FTTH: utilizzate nei sistemi Fiber-to-the-home (FTTH), che collegano terminali di linea ottica (OLT) e unità di rete ottica (ONU), fornendo servizi a banda larga ad alta velocità per residenti e imprese.

• Applicazioni di dorsale, orizzontale e montante: applicate al cablaggio di dorsale, orizzontale e montante di sistemi di cablaggio completi di edifici, realizzando la connessione di segnali ottici tra piani diversi e aree diverse e soddisfacendo le esigenze di layout di rete su larga scala.

• Servizi video, dati e voce: utilizzati nella trasmissione di segnali video, dati e vocali, garantendo una trasmissione del segnale chiara e stabile e adatti per sistemi di comunicazione come radio, televisione e videosorveglianza.

• Applicazioni per apparecchiature di test: utilizzato come cavo di collegamento per apparecchiature di test ottiche, garantisce l'accuratezza e l'affidabilità dei risultati dei test e ampiamente utilizzato nella ricerca, sviluppo e test di prodotti di comunicazione ottica.

Costruzione e materiale del cavo

I cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm Orientalfiber adottano una struttura del cavo ragionevole, con una fibra buffer da 900 μm all'interno, che può proteggere efficacemente il nucleo della fibra ottica e ridurre l'impatto delle forze esterne sulla fibra ottica. La fibra tampone è bianca, facile da distinguere durante la costruzione e la manutenzione.

La guaina del cavo è gialla, realizzata in materiale a basso contenuto di fumi e zero alogeni (LSZH), che ha le caratteristiche di ritardante di fiamma, a bassa emissione di fumi e non tossico. In caso di incendio, non rilascerà gas nocivi, che possono proteggere efficacemente la sicurezza del personale e delle attrezzature. Il diametro del cavo è Φ3,0 ±0,20 mm, flessibile e facile da piegare, e il raggio di curvatura minimo non è inferiore a 20 mm, il che è conveniente per il cablaggio in spazi ristretti.

Vantaggi del prodotto

Prestazioni affidabili

I cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm Orientalfiber adottano materiali di alta qualità e tecnologia di produzione di precisione, con perdita di inserzione ≤ 0,25 dB e perdita di ritorno ≥ 50 dB (UPC), garantendo una trasmissione del segnale stabile e a bassa perdita. La ripetibilità della connessione è superiore a 800 volte e la forza di ritenzione della fibra/cavo soddisfa 50 N±2 N a 5 N/s per 120 s, adattandosi all'uso a lungo termine in vari ambienti.

Ampia adattabilità ambientale

Il prodotto ha un ampio intervallo di temperature operative di -20°C ~ +70℃ e un intervallo di temperature di stoccaggio di -40℃ ~ +85℃, che può adattarsi a varie condizioni ambientali difficili, tra cui alte temperature, basse temperature e ambienti umidi, ed è adatto per uso interno e semi-esterno.

Facile da installare e mantenere

I connettori SC e LC dei cavi di connessione adottano un meccanismo di chiusura push-pull, che è facile da collegare e scollegare e può essere azionato con una mano, migliorando l'efficienza di installazione e manutenzione. Il design standardizzato garantisce una buona intercambiabilità e i connettori possono essere utilizzati con altri adattatori e apparecchiature SC/UPC e LC/UPC standard.

Conveniente

In qualità di produttore professionale, Orientalfiber dispone di una propria catena di produzione completa, che può controllare efficacemente i costi di produzione. I cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm offrono prestazioni di alta qualità a un prezzo ragionevole, che è conveniente per progetti di rete su larga scala e uso a lungo termine.

Specifica tecnica:

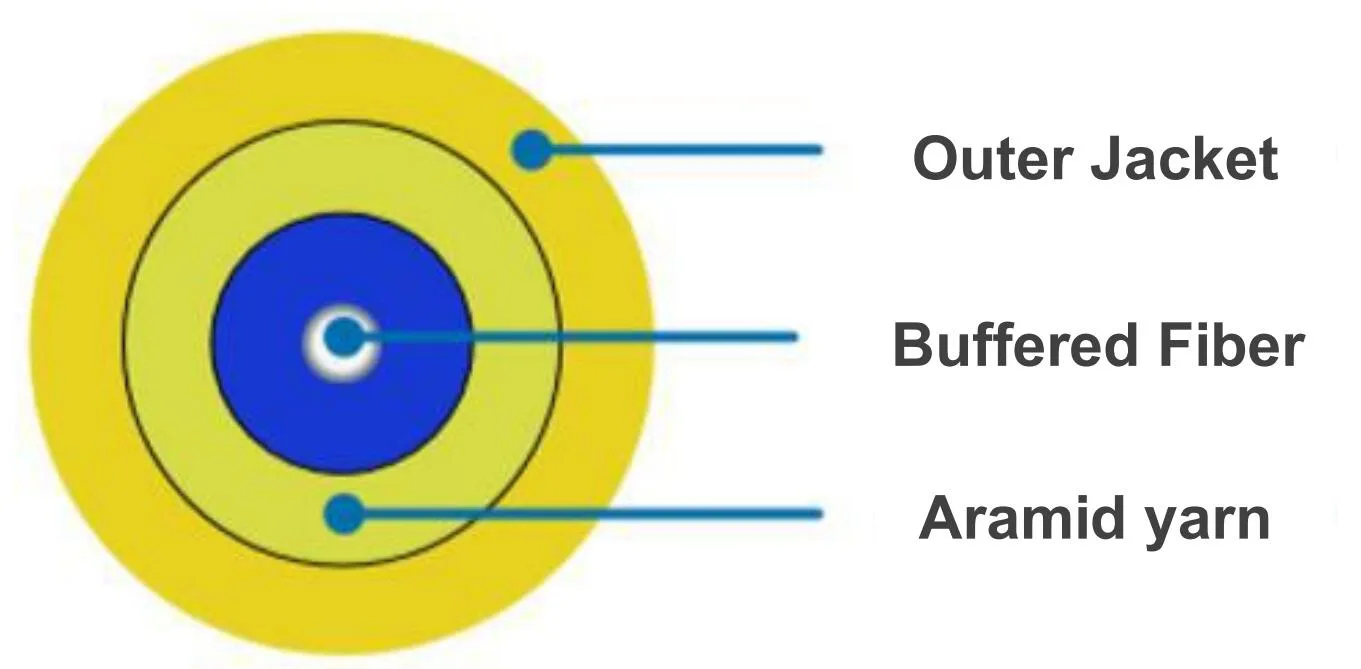

Costruzione del cavo:

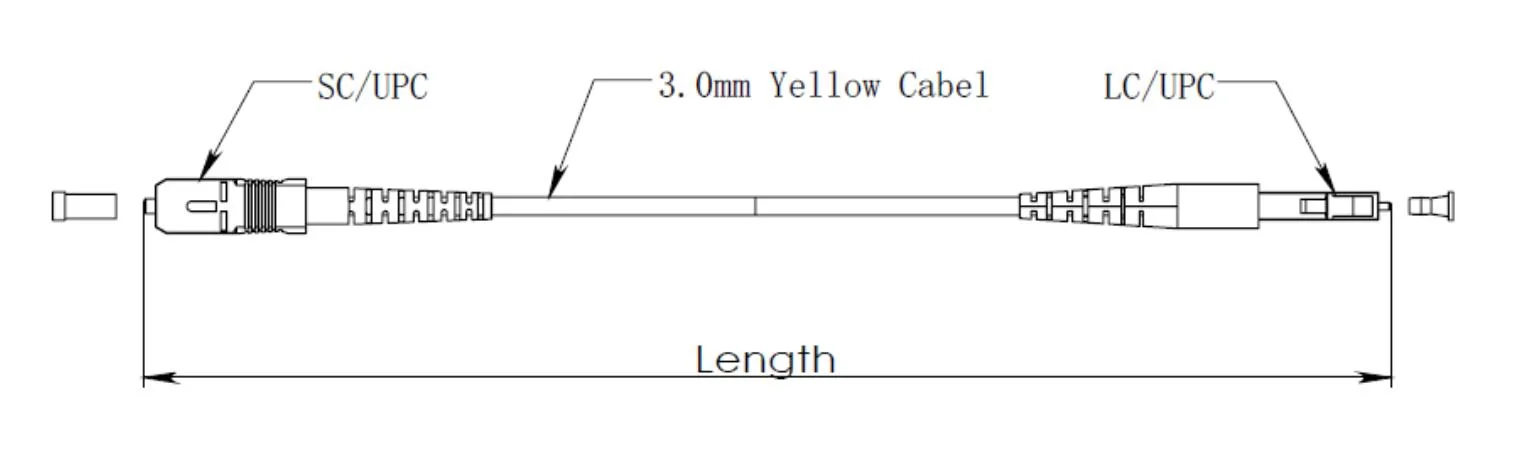

Disegno dimensionale:

FAQ (domande frequenti)

D1: È possibile personalizzare la lunghezza dei cavi patch Orientalfiber convenzionali SC/UPC-LC/UPC da 3,0 mm?

A1: Sì, forniamo servizi di lunghezza personalizzabile. La lunghezza standard è di 5 m, altre lunghezze possono essere personalizzate in base alle vostre esigenze specifiche. Puoi contattare il nostro team di vendita per confermare i dettagli di personalizzazione.

Q2: Qual è la differenza tra i connettori SC/UPC e LC/UPC?

A2: I connettori SC/UPC hanno un guscio rettangolare e adottano un meccanismo di chiusura push-pull, facile da collegare e scollegare e con un'elevata densità di installazione. I connettori LC/UPC sono di piccole dimensioni, con un diametro della ghiera di 1,25 mm, ovvero la metà del connettore SC, adatti a scenari di installazione ad alta densità come i data center. Entrambi i connettori adottano la finitura frontale UPC, che può garantire buone prestazioni di trasmissione del segnale.

D3: I cavi patch convenzionali SC/UPC-LC/UPC da 3,0 mm Orientalfiber sono adatti per l'uso esterno?

A3: Il prodotto è progettato principalmente per uso interno e semi-esterno. Il materiale della giacca LSZH ha determinate proprietà impermeabili e antietà, ma non è consigliato per l'uso a lungo termine in ambienti esterni aperti con condizioni meteorologiche avverse. Per le applicazioni esterne, consigliamo di scegliere i nostri cavi patch in fibra ottica per esterni dedicati.

Q4: Come garantire la qualità dei cavi di connessione?

A4: abbiamo rigorose procedure di controllo qualità. Ogni cavo di connessione viene sottoposto a terminazione e test di fabbrica al 100%, tra cui perdita di inserzione, perdita di ritorno, prestazioni del connettore e altri indicatori. Allo stesso tempo, l'azienda ha ottenuto la certificazione del sistema di gestione della qualità ISO9001, garantendo che il processo di produzione soddisfi gli standard internazionali e che ogni prodotto possa soddisfare i requisiti di qualità prima di lasciare la fabbrica.

D5: Qual è il tempo di consegna dei cavi patch Orientalfiber convenzionali SC/UPC-LC/UPC da 3,0 mm?

A5: I tempi di consegna dipendono dalla quantità dell'ordine e dai requisiti di personalizzazione. Per i prodotti di lunghezza standard, i tempi di consegna sono generalmente di 3-7 giorni lavorativi. Per ordini di grandi dimensioni o prodotti personalizzati, i tempi di consegna saranno opportunamente prolungati e il nostro team di vendita confermerà con voi i tempi di consegna specifici dopo aver ricevuto l'ordine.
