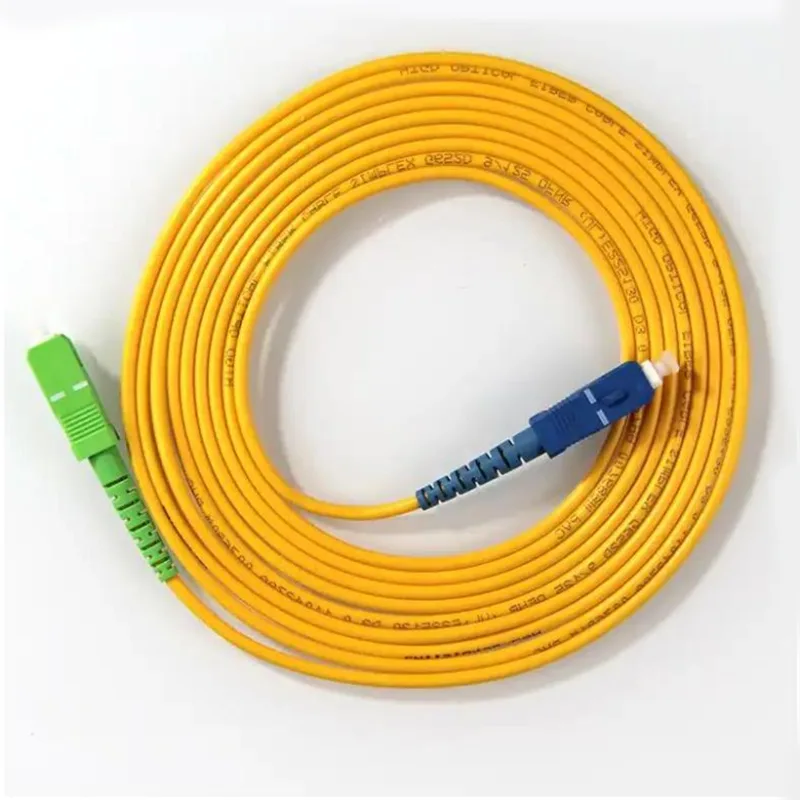

Cavi patch SC/APC-SC/UPC con cavo tondo da 3 mm

I cavi patch SC/APC-SC/UPC con cavo rotondo da 3 mm Orientalfiber sono realizzati utilizzando fibra monomodale G657A1 e supportano applicazioni che richiedono sia resistenza alla piegatura che bassa attenuazione del segnale. Con un diametro esterno di 3,0 mm e guaina LSZH, il cavo è adatto per ambienti interni dove la sicurezza e la gestione dei cavi sono importanti.

In qualità di produttore e fornitore cinese, Orientalfiber garantisce che ogni cavo di connessione sia terminato e testato in fabbrica prima della consegna. La combinazione di connettori SC/APC e SC/UPC consente un'implementazione flessibile su diverse interfacce di rete, riducendo i problemi di compatibilità durante l'installazione.

Scenari applicativi

• Sistemi di cablaggio per data center e connessioni rack-to-rack
• Installazioni FTTH (Fiber to the Home).
• Trasmissione di reti Ethernet e a banda larga
• Cablaggio di dorsale, orizzontale e montante
• Sistemi di trasmissione di segnali video, dati e voce
• Collegamenti di apparecchiature di misura e test ottici

Caratteristiche principali

Prestazioni stabili del connettore

• I connettori SC/APC e SC/UPC garantiscono una riflessione sulla parte bassa della schiena e una trasmissione stabile del segnale
• Le ghiere in ceramica forniscono un accurato allineamento delle fibre
• Supporta connessioni ripetute con prestazioni costanti

Prestazioni ottiche controllate

• Perdita di inserzione controllata a ≤0,30 dB
• Perdita di ritorno ≥55 dB (APC) e ≥50 dB (UPC)
• Ottimizzato per finestre di trasmissione da 1310 nm e 1550 nm

Design del cavo flessibile e durevole

• Struttura del cavo rotondo da 3 mm per un instradamento e una movimentazione più semplici
• La fibra G657A1 supporta condizioni di flessione più strette
• Raggio di curvatura minimo ≥20 mm per scenari di installazione pratici

Sicurezza e conformità

• Giacca LSZH (Low Smoke Zero Halogen) per esigenze di sicurezza indoor
• Materiali conformi a ROHS
• Intervallo di temperatura operativa da -25 ℃ a +65 ℃

Specifica tecnica:

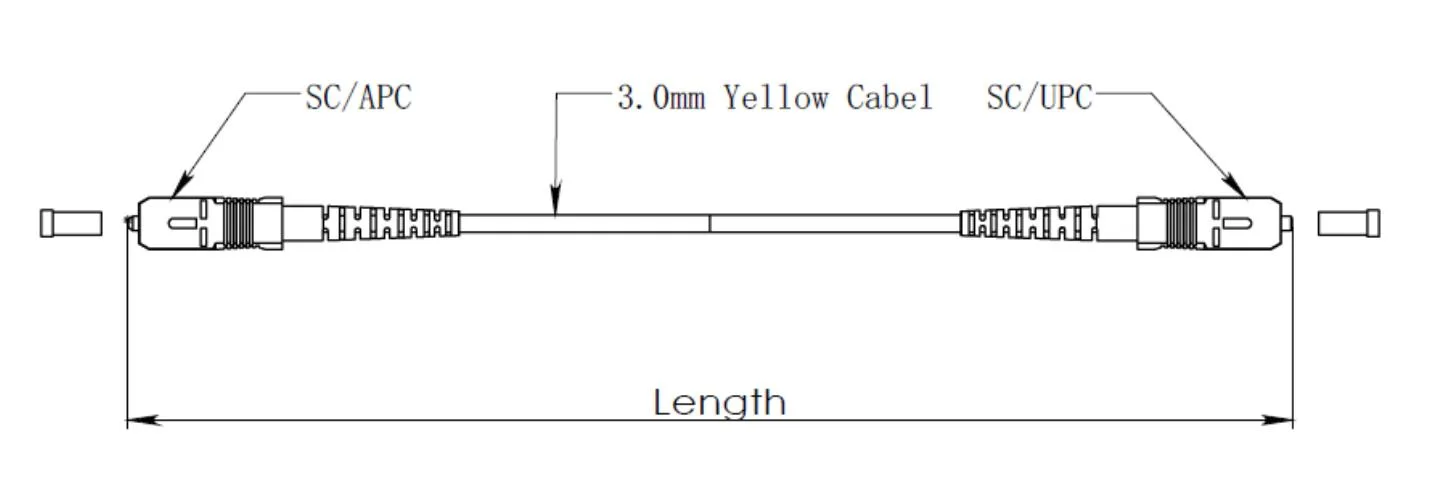

Disegno dimensionale:

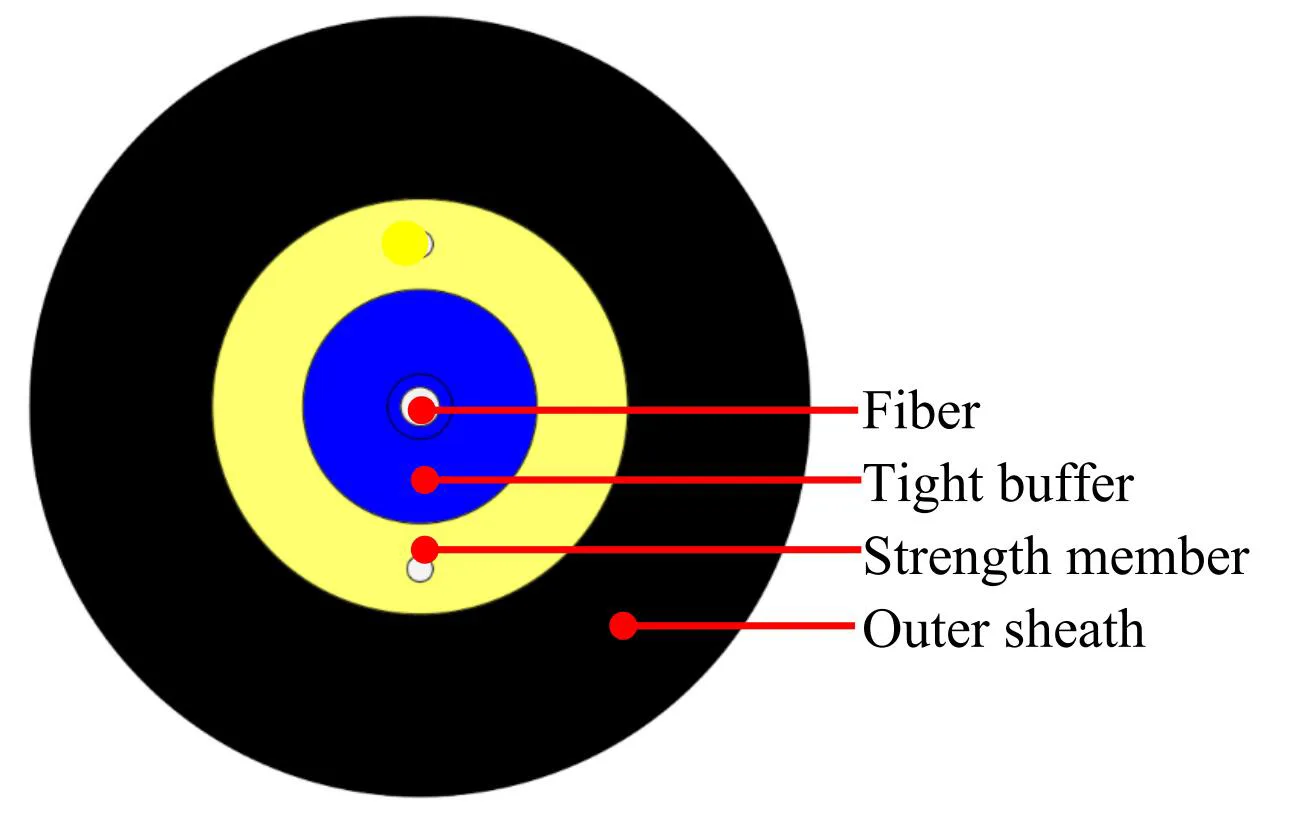

Costruzione del cavo:

Caratteristica della fibra:

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, conformi alla raccomandazione ITU-T G.657A1 e devono essere le seguenti.

Produzione e controllo qualità

Ciascun cavo patch SC/APC-SC/UPC con cavo tondo Orientalfiber da 3 mm è sottoposto a test di fabbrica al 100%, inclusa la verifica della perdita di inserzione e della perdita di ritorno. Essendo una fabbrica cinese con processi di produzione strutturati, Orientalfiber si concentra sul mantenimento di una qualità costante tra i lotti, il che è importante per progetti di approvvigionamento e ingegneria su larga scala.

Informazioni sulla forza produttiva di Orientalfiber

Jiangsu Xuben Photoelectric Technology Co., Ltd è una società del gruppo con quattro stabilimenti, che copre cavi in ​​fibra ottica per interni, cavi per esterni, componenti ottici ODN e apparecchiature di rete ottica. L'area di produzione totale raggiunge i 15.000 metri quadrati, con un valore di produzione annuale di 20 milioni di dollari.

L'azienda fornisce soluzioni complete di rete in fibra ottica per operatori di telecomunicazioni, sistemi di trasmissione e progetti di comunicazione industriale. I prodotti sono ampiamente utilizzati nei sistemi energetici, nel trasporto ferroviario, nelle autostrade e nelle reti infrastrutturali su larga scala.

Con il sistema di gestione della qualità ISO9001 e la certificazione ISO45001 in materia di salute e sicurezza sul lavoro, l'azienda mantiene processi di produzione e controllo qualità standardizzati. I cavi patch SC/APC-SC/UPC con cavo tondo Orientalfiber da 3 mm vengono forniti sia ai mercati nazionali che internazionali, supportando vari progetti di ingegneria di medie e grandi dimensioni.

Domande frequenti

Qual è la differenza tra connettori SC/APC e SC/UPC?

I connettori SC/APC hanno una faccia terminale angolata (tipicamente 8 gradi) che riduce la riflessione posteriore, rendendoli adatti per sistemi ottici ad alta precisione. I connettori SC/UPC hanno una superficie piatta e lucida e sono comunemente utilizzati nelle connessioni di rete generali.

La lunghezza del cavo può essere personalizzata?

Sì, i cavi patch SC/APC-SC/UPC con cavo tondo Orientalfiber da 3 mm supportano lunghezze personalizzate per soddisfare i diversi requisiti di installazione.

Questo cavo patch è adatto per ambienti interni?

Sì, il materiale del rivestimento LSZH lo rende adatto all'uso interno, soprattutto in ambienti in cui sono richieste sicurezza antincendio e bassa emissione di fumi.

Quante volte è possibile riutilizzare il connettore?

Il connettore supporta più di 800 cicli di accoppiamento in condizioni di utilizzo normali, mantenendo prestazioni ottiche stabili.
